Montageanleitung

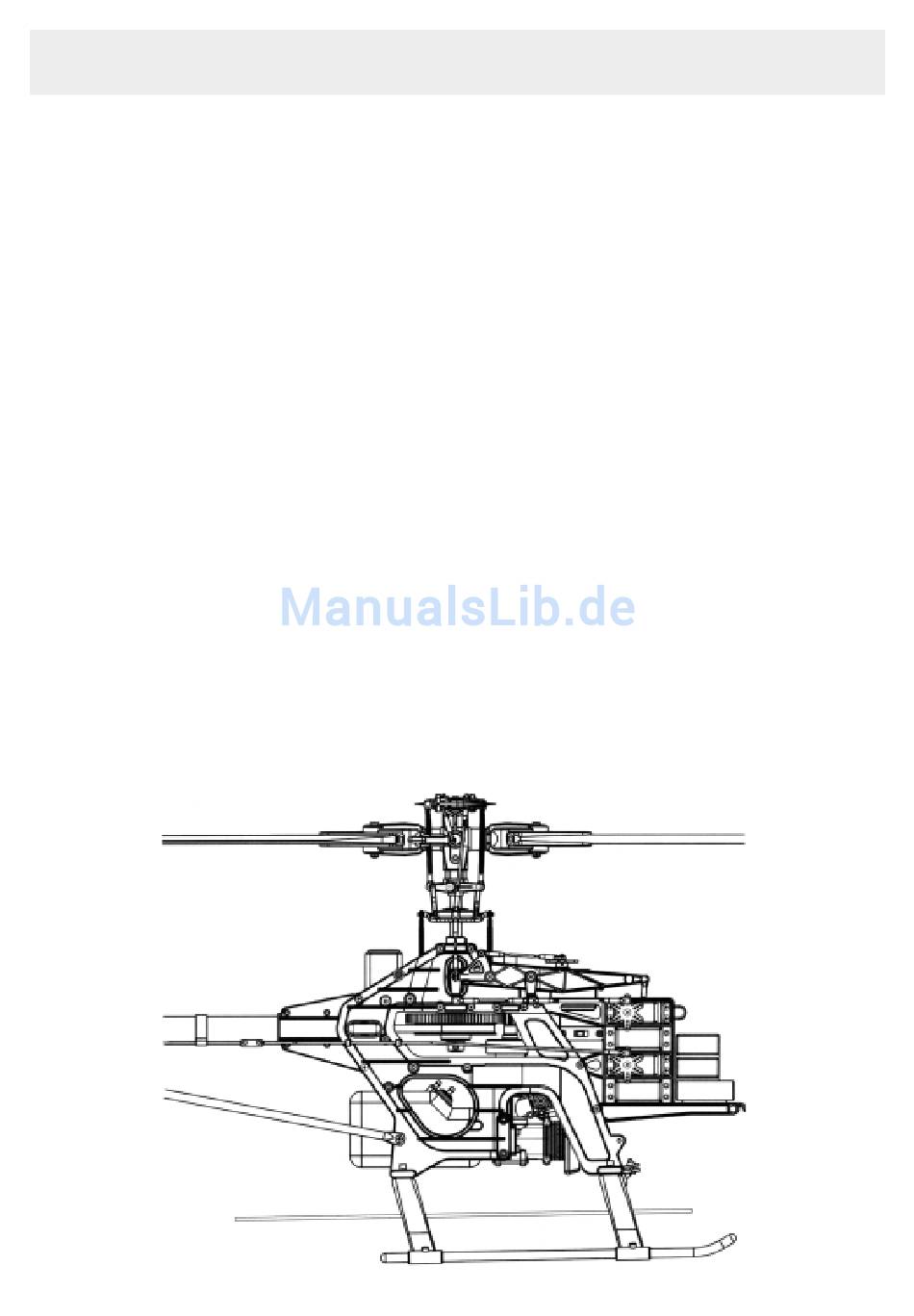

Technische Daten
Hauptrotordurchmesser:
Heckrotordurchmesser:
Länge:
Höhe:
Motor:
Gewicht:
Allgemeine Hinweise zu den Modellen Raptor Bestell Nr. T4830 und Bestell Nr. T4832
Das Modell T4830 wird vormontiert mit 49 Kugellagern und Motor TT Pro 36 H geliefert.
In diesem Fall dient die Bauanleitung mit ihren Hinweisen lediglich als Orientierung und als Hilfe für Wartungarbeiten.
Beim Raptor Bestell Nr. 4832 handelt es sich um einen reinen Bausatz mit 29 Kugellagern und 20 Gleitlagern. Die Gleitlager kön-
nen gemäß Ersatzteilliste durch den Kugellagerset, Bestell Nr.TPV0091 ersetzt werden.
Die Einzelteilnummern in den Baustufen beziehen sich auf die Kugellager, bei Ersatzteilbestellungen bitte beachten.
Der Raptor besitzt ein rechtsdrehendes Hauptrotorsystem. Dieses bitte bei der Montage bzw. beim Austausch der Haupt- und
Heckrotorblätter beachten.
Ab Seite 30 sind die Ersatzteile gezeigt und aufgelistet. Ersatzteile sind nur in den angegebenen Sets lieferbar. Beim erforder-
lichen Austausch eines Teils, dessen Einzelteilnummer in der entsprechenden Baustufe heraussuchen und mit Hilfe des Teile-
schlüssels auf den Seiten 36 - 39 das Teil dem entsprechenden Set zuordnen.
Auf Seite 39 ist ein „Crash-Kit", Bestell Nr.T 3806 beschrieben, der häufig benötigte Ersatzteile enthält.
Es empfiehlt sich, diese Anleitung für spätere Wartungs- und Reparaturarbeiten aufzuheben.
Die Teile des Bausatzes sind gemäß den beschriebenen Montageabschnitten gepackt. Die benötigten Teile sind mit den Origi-
nal-Bezeichnungen jeweils im rechteckigen Rahmen auf jeder Seite gelistet. Nicht alle Beutel auf einmal öffnen, sondern immer
nur den jeweils benötigten.
Bei allen Metall-Metall-Verschraubungen Gewindesicherungsmittel (Loctite) verwenden.
ca. 1245 mm
ca. 229 mm
ca. 1105 mm
ca. 384 mm
5,98 cm 3
ab 2800 g
4
