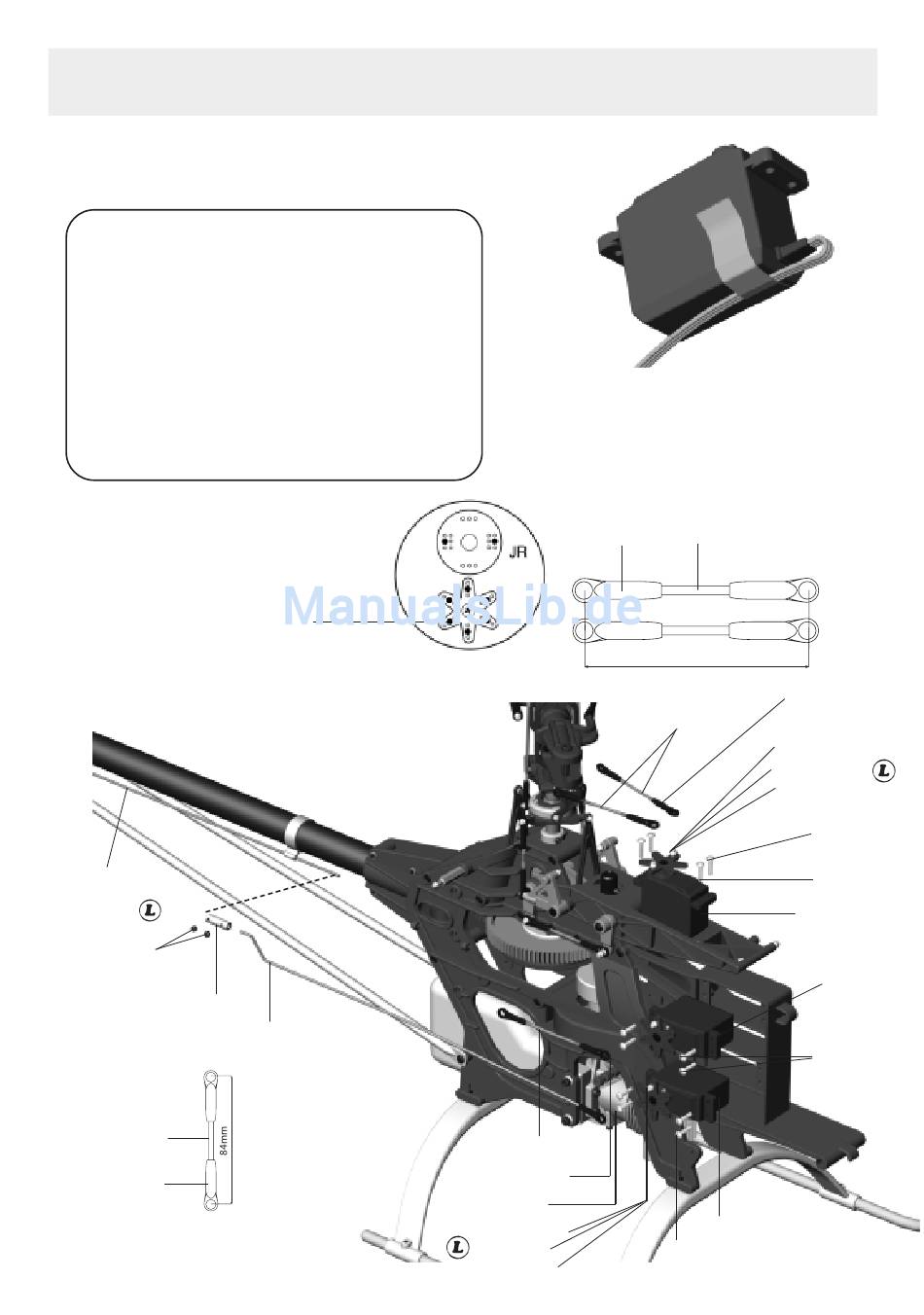

16 Servo-Montage (Teil 1)
Tip: Alle Servohebel abnehmen um die Kugelgelenk-Kugeln aufzu-
schrauben. Darauf achten, daß alle Anlenkgestänge auf die korrekte
Länge eingestellt sind.
A: THSE2612N Treibschraube (2,6x12) 12
B: THMF2-8N Schraube (M2x8)
C: THML2
D: TBK0093
E: TBK0094
F: TBK0100-1 Anlenkgestänge
G: TBK0105
H: TBK0075
I: TBK0086
J: THME4-5B
Die Kugeln im Abstand 10,5mm
von der Mitte des Servohebels
montieren.
Anlenkpunkte
F: TBK0100-2
J: THME4-5B
G: TBK0105
F: TBK0100-1
E: TBK0094
I: TBK0086
6-Kant-Mutter (M2)
Anlenkgestänge, 45 lang 2
Anlenkgestänge, 60 lang 1
Gestängeverbinder
Kugel mit Bohrung 2mm 4
Kugelgelenk

Madenschraube (M4x5) 2

4
4
1
1
Vor der Montage des Roll- Servos, das
Anschlußkabel wie abgebildet festkleben.
7
Servos wie abgebildet montieren.
I: TBK0086
robbe
Futaba
E: TBK0094
I: TBK0086
A: THSE2612N
B: THMF2-8N
C: THML2
H: TBK0075
14
D: TBK0093
72mm
I: TBK0086
D: TBK0093
B: THMF2-8N
C: THML2
H: TBK0075
A: THSE2612N
A: THSE2612N
Quer -Roll Servo
Höhe - Nick Servo
A: THSE2612N
Seite - Heck Servo
A: THSE2612N
