ROBBE Raptor 30 Bauanleitung Seite 13

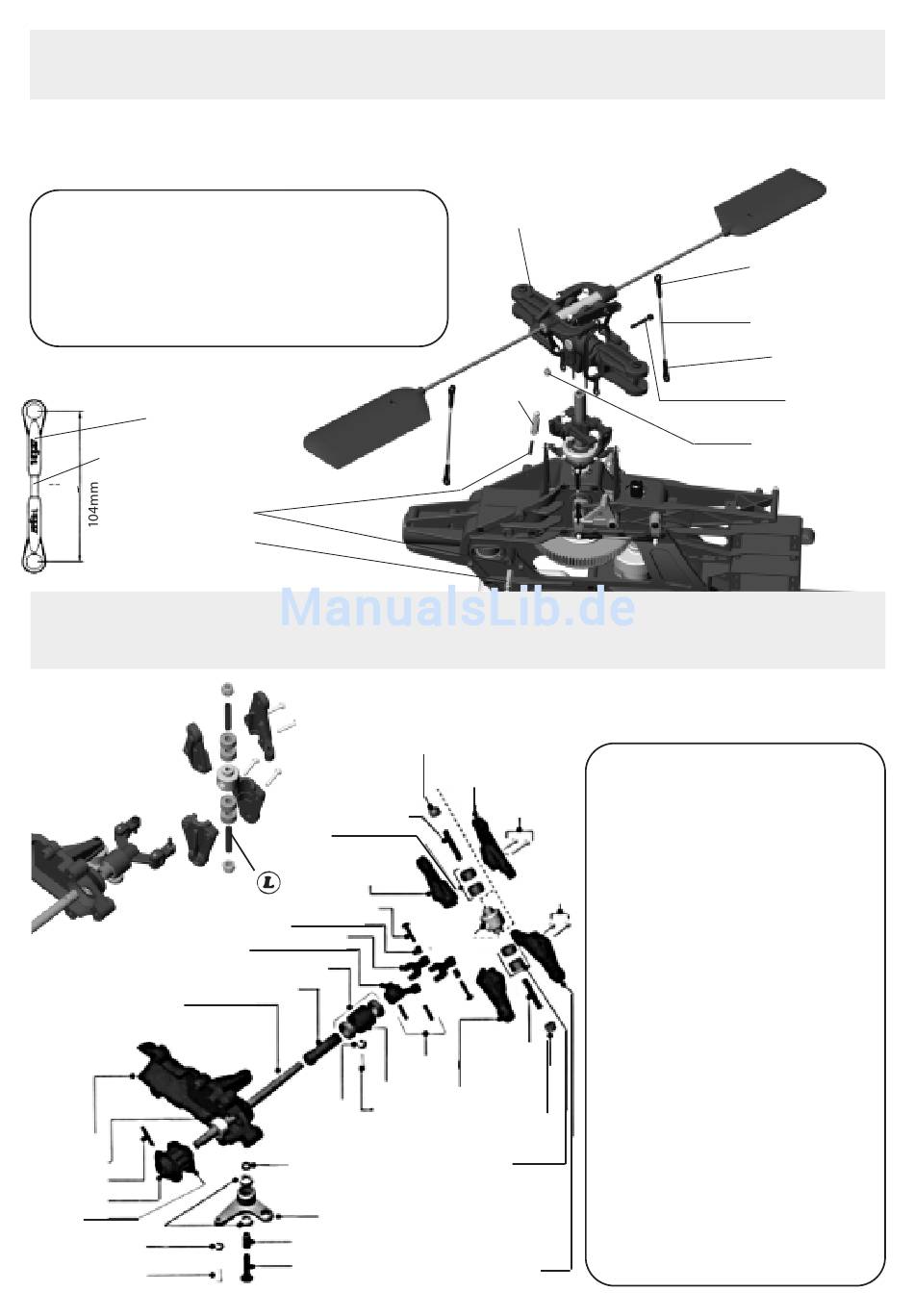

12 Chassis-Montage (Teil 5)
Den Hauptrotorkopf über die Hauptrotorwelle schieben und mit den beiden Stiften zum Pitchkompensator hin ausrichten.
Sicherstellen, daß die Bohrungen in der Hauptrotorwelle mit denen im Rotorkopf fluchten. Inbusschraube einsetzen und mit
Stoppmutter sichern. Die Kugelgelenke an den langen Seiten der Hebel und den verbleibenden inneren Kugeln der Taumel-
scheibe einhängen.
A: THMC3-20B Inbusschraube (M3x20)
B: THMM3Z Stoppmutter M3
C: THME3-18B Madenschraube (M3x18)
D: TBK0095 Anlenkgestänge, 76 lang
E: TBK0086 Kugelgelenk
F: TBK0103 Kabinenhaubenhalter
G: Rotorkopf vormontiert
E: TBK0086
D: TBK0095
C: THME3-18B
F: TBK0103
13 Heckrotor-Montage
Detail:
Heckrotor teilmontiert.
T: TBK0025
W: TBK0053
Aa: TBK0047
G:THMV1150X
N:THMU2-12B
X:TBK0050
Y: TBK0051
J: THMV740ZZ
Ab: TBK0075
D: THMF2-8N
E: THME3-18B
H:THMV830ZZ
Q: TBK0049
C: THSE2-10B
K: TBK0082
S: TBK0026
I: THMV1060ZZ
V: TBK0028
M:TBK0083
U: TBK0027
Ab: TBK0075
D: THMF2-8N
O: TBK0088
Z: TBK0024
L: TBK0076
A: THSE3-18B
G: Rotorkopf
vormontiert
1
1
2
2
4
2
F: TBK0103
Tip: Von links nach rechts (siehe Abbildung) arbei-
ten. Der Heckrotoranlenkhebel wird in den Arm, der
aus dem Gehäuse hervorsteht, eingeschraubt.
F: THMM3Z
P: TBK0048
B: THMJ2-10N
B: THMJ2-10N
R: TBK0054
E: THME3-18B
Q: TBK0049
F: THMM3Z
H:THMV830ZZ
P: TBK0048
12
E: TBK0086
D: TBK0095
B: THMM3Z
A: THSE3-18B Treibschraube (3x18)
B: THMJ2-10N Treibschraube (2x10)
C: THSE2-10B Treibschraube (2x10)
D: THMF2-8N Zylinderkopfschr.(M2x8) 2
E: THME3-18B Madenschraube (M3x18) 2
F: THMM3Z Stoppmutter M3
G: THMV1150X Kugellager (5x11x5)
H: THMV830ZZ Kugellager (3x8x4)
I: THMV1060 Kugellager (6x10x3)
J: THMV740ZZ Kugellager (4x7x2,5)
K: TBK0082 Lagerbuchse
L: TBK0076 Lagerbuchse
M: TBK0083 Zylinderstift (2x9)
N: THMU2-12B Spannhülse (2x12)
O: TBK0088 Paßscheibe
P: TBK0048 Blatthalter Teil A
Q: TBK0049 Blatthalter Teil B
R: TBK0054 Heckrotornabe
S: TBK0026 Verstellhebel
T: TBK0025 Steuerbrücke
U: TBK0027 Schiebestück
V: TBK0028 Schiebehülse
W: TBK0053 Heckrotorwelle
X: TBK0050 Riemenrad klein
Y: TBK0051 Anlaufscheibe
Z: TBK0024 Anlenkhebel
Aa: TBK0047 Heckrotorgehäuse Teil R 1
Ab: TBK0075 Kugel mit Bohrung,2mm 2
E: TBK0086
A: THMC3-20B
1
4
2
2
1
4
2
2
2
1
2
1
1
2
2
1
2
1
1
1
1
1
1
1
