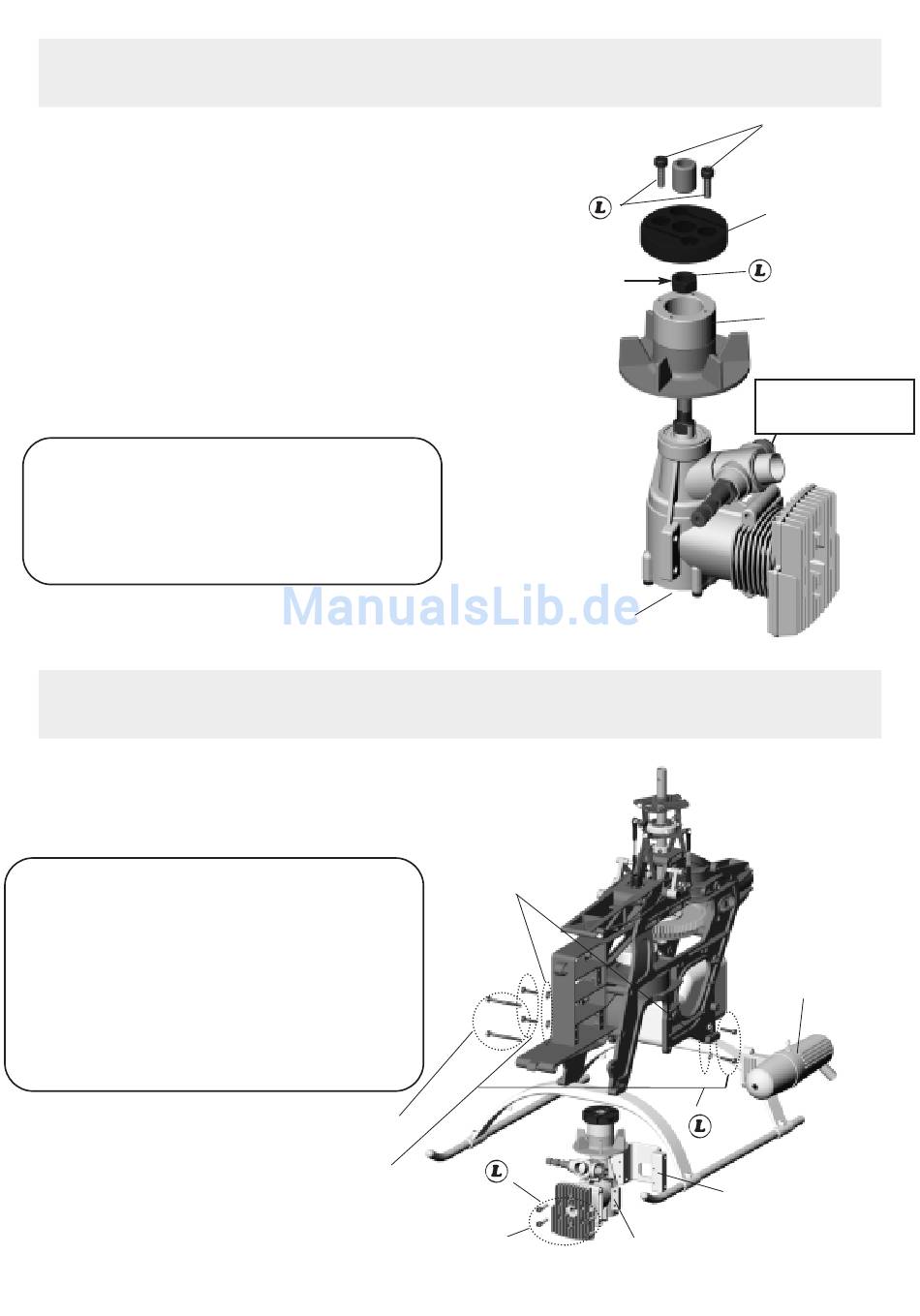

9 Motor-Montage

Hinweis:
Mit einem handelsüblichen "Kolbenhalter", z.B. No. S1364 Kol-
benarretierung wird dieser Montageschritt deutlich verein-
facht. Lüfterrad aufschrauben und mit Mutter kontern. Zur
Demontage die Kontermutter lösen und das Lüfterrad abdre-
hen.
A: THMC3-10B Inbuschraube (M3x10)
B: TBK0040 Fliehkraftkupplung
C: TBV0038 Lüfterrad
D: T9670 TT Pro-36H Engine
10 Chassis-Montage (Teil 4)
Bei allen Metall-Metall-Verschraubungen vorsichtig
Schrauben-Sicherungsmittel auf die Gewinde auftra-
gen. Nach der Motormontage Silicon-Kraftstoff-
Schläuche an Motor und Schalldämpfer anschließen .
A: THMC3-14B Inbuschraube (M3x14)
für Motorträger
B: THMC3-32B Inbuschraube (M3x32)
für Schalldämpfer
C: TBK0087 Unterlegscheibe
D: TBK0037 Motorträger
E: T9267 Schalldämpfer TT-Pro36H 1
F: Motor montiert
2
1
1
1
8
2
4
1
B: THMC3-32B
A: THMC3-14B
A: THMC3-14B
Mutter fest anziehen, dabei
das Lüfterrad mit einem
Baumwolltuch umwickeln
und gegenhalten.
D: T9670
C: TBK0087
10
A: THMC3-10B
B: TBK0040
C: TBV0038
Kugel (gebohrt, 2mm) am
Vergaserhebel montie-
ren!!
E: T9267
D: TBK0037
F: Motor montiert
