Inhaltszusammenfassung für ROBBE Charter XS

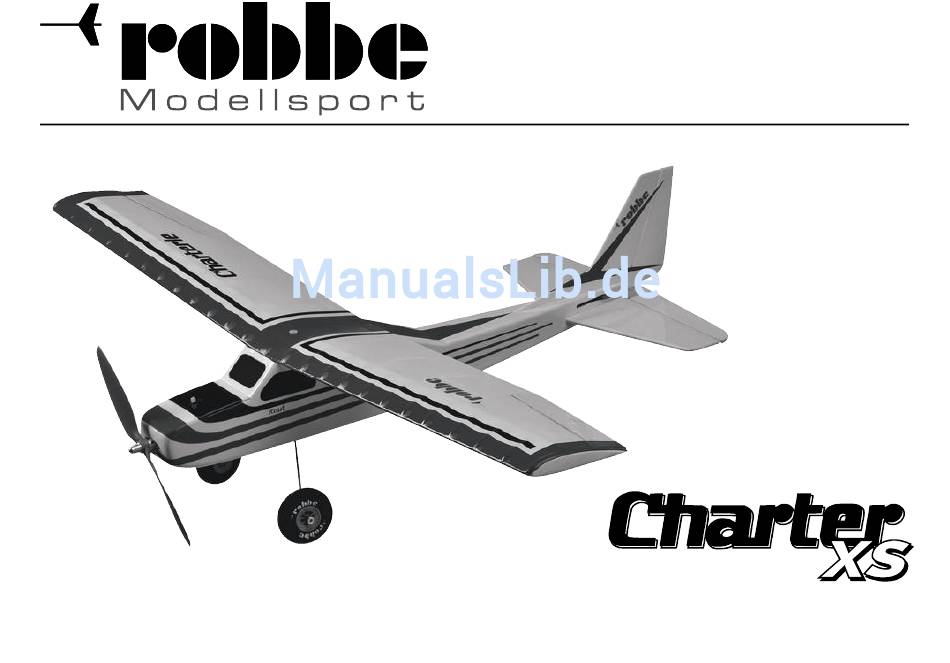

- Seite 1 Bau- und Betriebsanleitung Holzbausatz Made in Germany No. 3279...
- Seite 2 L,S = Leitwerk Bedienungsanleitung des Fernsteueranlagenherstellers H€henruder) R = Rumpf 1x No. 6600NXE LiPo Akku robbe NXE-Power EVO RC = Antrieb, RC-Anlage, Endarbeiten Bei wechselnder Benutzung von 2 und 3 zelligen Akkus 2S450/30C oder Mit n.e. gekennzeichnete Teile sind nicht im Baukasten muss der Schwerpunkt immer wieder angeglichen werden.
- Seite 3 Bau- und Betriebsanleitung No. 3279 Lieferumfang: Lasergeschnittene Holz-Bauteile inkl. Ruderh€rner und Holme CFK-Rohr f•r Nasenleiste Leichtrƒder, 2mm Draht f•r Fahrwerk 0,8mm Draht f•r Ruderanlenkung Kleinteile zur Montage Bebilderte Bauanleitung mit 1:1 Bauplan Seite 2...
- Seite 4 Bau- und Betriebsanleitung No. 3279 Erl…uterung der Fachbegriffe Motordrehzahl („Gas“) Hiermit wird die Drehzahl des Antriebsmotors gesteuert. Kn€ppel unten = Motor aus Kn€ppel oben = h‡chste Drehzahl Seitenruder Hiermit wird die Fluglage des Modells um die Hochachse gesteuert. Kn€ppel links = Modell fliegt nach links L…ngsachse (Seitenruder bewegt sich nach links) Querachse...
- Seite 5 - Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. - Die Ger…te wurden gem…ƒ der Bedienungsanleitung betrieben. - Es wurden ausschlieƒlich empfohlene Stromquellen und original robbe Zubeh‡r verwendet. - Feuchtigkeitssch…den, Fremdeingriffe, Verpolung, †berlastungen und mechanische Besch…digungen liegen nicht vor. - F€gen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei.
- Seite 6 Bau- und Betriebsanleitung No. 3279 Sicherheitshinweise Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. teile eingesetzt werden. Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstel - An den Fernsteueranlagen d€rfen keinerlei Ver…nderungen vorgenommen werden, die nicht in der lungen.
-
Seite 7: Haftungsausschluss
Bau- und Betriebsanleitung No. 3279 •DenAkkunichtinWasseroderandereFl€ssigkeitentauchen. •Akkunichterhitzen,insFeuerwerfenoderindieMikrowellelegen. •Nichtkurzschlieƒenoderverpoltladen •AkkukeinemDruckaussetzen,deformierenoderwerfen •NichtdirektamAkkul‡ten •Akkunichtver…ndernoder‡ffnen •Akkusnurmitdaf€rgeeignetenLadeger…tenladen,niemalsdirektaneinNetzteilanschlieƒen •AkkuniemalsinprallerSonneoderderN…hevonHeizungenoderFeuerladenbzw.entladen. •AkkunichtanOrtenbenutzenwelchehoherstatischerEntladungausgesetztsind. •Alldieskanndazuf€hren,dassderAkkuSchadennimmt,explodiertodergarFeuerf…ngt. •HaltenSiedenAkkuvonKindernfern •AusgelaufenesElektrolytnichtinVerbindungmitFeuerbringen,diesesistleichtbrennbarundkannsichentz€nden. •DieElektrolytfl€ssigkeitsolltenichtindieAugenkommen,wenndoch,sofortmitvielklaremWasserauswaschenundanschlieƒendeinenArztaufsuchen. •AuchvonKleidernundanderenGegenst…ndenkanndieElektrolytfl€ssigkeitmitvielWasseraus-bzw.abgewaschenwerden. •SicherheitshinweisederAkkuherstellerbeachten. HAFTUNGSAUSSCHLUSS Da AvioTiger Germany den Umgang mit den Akkus nicht €berwachen kann, wird jegliche Haftung und Gew…hrleistung bei falscher Ladung / Entladung bzw. Behandlung ausdr€cklich aus- geschlossen. - Seite 8 Bau- und Betriebsanleitung No. 3279 St€ckliste f€r den Tragfl•chenrohbau Stckl.Nr. Bezeichnung Material,Ma‚e St€ck Der Bau des Modells F1aF1b Mittelbeplankungunten Balsa 2mm je 2 Stck. Baustufe1, derTragfl•chenrohbau Hauptholmunten Pappel 3mm 2 Stck. Abschlussrippeinnen Pappel 3mm 2 Stck. Vorarbeiten Rippe Pappel 3mm 2 Stck.
- Seite 9 Bau- und Betriebsanleitung No. 3279 Tragfl•chenrohbau Bild 1 und 2 - Die untere Mittelfeldbeplankung F1a und F1b herstel- len. Bild 3 - Jeweils den Nasen- und Endleistenbereich der Beplankung anschr€gen. - Beplankung auf den Bauplan heften, unteren Hauptholm F2 aufheften. - Rippen F3 und F4 auf den Hauptholm schieben,aus- richten und verkleben.
- Seite 10 Bau- und Betriebsanleitung No. 3279 Bild 5 - Oberen Hauptholm F9 einleimen. Bild 6 - Rippe F10 seitlich aufstecken und verkleben. - Halbrippen F11- F13 einkleben. - Endleistenbeplankung F14 aufleimen. - Die Nasenleiste F18 ankleben, dabei die Rippen und Halbrippen nochmals ausrichten. Bild 7 - Den Querruderanschlag F15 sowie die Verst€rkungen F16 und F17 einkleben.
- Seite 11 Bau- und Betriebsanleitung No. 3279 Bild 9 - Die Anschlagleiste F23 aufleimen und gem€„ Schnitt (Bauplan) verschleifen. Bilder 10 und 11 - Den Randbogen F24 aufkleben und verschleifen. Bilder 12 - Jeweils 2 Servobefestigungen F25 deckungsgleich aufeinanderkleben. - Beim folgenden Aufkleben der Abdeckung F26 darauf achten, dass eine rechte und eine linke Befestigung hergestellt werden.
- Seite 12 Bau- und Betriebsanleitung No. 3279 Bild 13 - Die rechte Servobefestigung F 25 mit F25,F26 aufgeklebter Abdeckung F 26. F25,F26 Bild 14 - Servobefestigung ein passen und einkleben. - Die Fl€chenh€lfte kann jetzt mit feinem Schleifpapier verschliffen werden. - Die Ruderh…rner F 27 werden erst nach dem Bespannen eingeklebt.
- Seite 13 Bau- und Betriebsanleitung No. 3279 Hinweis: Zweckm€„igerweise sollte jetzt die zweite Tragfl€chenh€lfte gebaut werden. Bilder 17 und 18 Die Querruderservos RC1 in Neutralstellungbringen bringen und mit denvorgesehenen Servohebeln RC 2 versehen. Servos zun€chst nur einsetzen, Neutralstellung nochmals kontrollieren. Servos mit einem Tropfen Epoxy fixieren. Bilder 19 und 20 Die Verl€ngerungskabel RC 3 einziehen und mit den Servokabeln verbinden.
- Seite 14 Bau- und Betriebsanleitung No. 3279 Bilder 21 und 22 - Die Mittelrippe F29 auf den Verbinder F28 f€deln. - D•bel F30 probeweise zum Ausrichten der Rippe einschieben. - Bei passgenauem Sitz die Teile F29 und F30 an der Fl€chenh€lfte satt verkleben. Zusammenkleben der Fl•chenh•lften Es wird mit Weissleim geklebt.
- Seite 15 Bau- und Betriebsanleitung No. 3279 St€ckliste f€r den Leitwerksrohbau Stckl. Nr. Bezeichnung Material, Ma‚e St€ck H…henleitwerk Mittelst•ck Balsa 4mm 1 Stck. Nasenleiste Balsa 4mm 2 Stck. Randbogen Balsa 4mm 2 Stck. Endleiste Balsa 4mm 1 Stck. L5–L10 Stege Balsa 4mm je 2 Stck.
- Seite 16 Bau- und Betriebsanleitung No. 3279 Bild 27 - Das H…henruder L11 aufheften. - Die Anschlagleiste L16 b•ndig zur Vorderkante auf das H…henruderkleben. Bild 28 - Die Aufleimer L12-L15 aufkleben. - Das H…henleitwerk gem€„ Schnitt im Bauplan ver- schleifen, die Vorderkante von L16 anschr€gen. Bild 29 - Seitenleitwerksfinne S 1 mit dem Seitenleitwerk S 2 verkleben.
- Seite 17 Bau- und Betriebsanleitung No. 3279 Der Rumpfrohbau St€ckliste f€r den Rumpfrohbau Hinweis: Es werden ein rechtes und ein linkes Stckl. Nr. Bezeichnung Material, Ma‚e St€ck Rumpfseitenteil R1(spiegelbildlich) vorbereitet. Rumpfseitenteil Balsa 2mm 2 Stck. Wenn nicht anders erw€hnt, wird mit Sekundenkleber Tragfl€chenauflage Pappel 3mm 2 Stck.
- Seite 18 Bau- und Betriebsanleitung No. 3279 Bild 31 - Die Tragfl€chenauflage R2 und die Aufleimer R3 bis R7-R12 R6 auf die Rumpfseitenteile R1 kleben. Bilder 32 und 33 - Die Spanten R 7, R 8, R 9, R11 und R12 mit dem Zwischenboden R10 zusammenstecken und in ein Rumpfseitenteil einkleben.
- Seite 19 Bau- und Betriebsanleitung No. 3279 Bild 35 - Spant R13 in den Rumpfkopf kleben. - Motortr€ger R14 und Motorspant R15 einleimen. - F•llkl…tze R16 einkleben. Bild 36 - F•llklotz R17 einkleben. Darauf achten, dass die Schraubenl…cher f•r die Motorschrauben freibleiben. Bild 37 - Fl€chenbefestigung R18 und Aufdopplung R18a deckungsgleich aufeinanderkleben.
- Seite 20 Bau- und Betriebsanleitung No. 3279 Bild 39 - Die Rumpfr•ckenbeplankungen R22 und R23 R24-R26 aufleimen, dabei den Rumpf in der L€ngsachse auf dem Plan ausrichten. Bilder 40 und 41 - Die Rumpfbodenbeplankungen R24, R25, R26 und R27 miteinander verkleben. R24-R27 R24-R26 Bild 42 - Fertige Rumpfbodenbeplankung auf den Rumpf...
- Seite 21 Bau- und Betriebsanleitung No. 3279 Bild 43 - Den Frontscheibenrahmen R 28 und die Nasen- beplankung R29 aufkleben. Bilder 44 und 45 - Akkudeckel aus den Teilen R 30 und R 31 zusam- menkleben und einpassen. Bild 46 - Den Rumpfkopf verrunden. Seite 20...
- Seite 22 Bau- und Betriebsanleitung No. 3279 Bilder 47 und 48 - Der gesamte Rumpf kann jetzt verrundet werden. Bild 49 - Die Verriegelung R 34 mittig auf die Unterseite des Deckels kleben. Hinweis: Die Gest€ngehalterung R32 und der Sporn R33 werden erst nach der Bespannung ben…tigt. Ebenso wird das Hauptfahrwerk nach dem Bespannen eingebaut.
- Seite 23 Bau- und Betriebsanleitung No. 3279 Zusammenbau des Modells, Empfangsanlage und Elektro-Antrieb, Endarbeiten Allgemeine Hinweise zur Bespannung Stckl.Nr.Bezeichnung Material Ma‚e St€ck - Zur Bespannung des Modells empfehlen wir Super- Solarfilm. Richten Sie sich bitte bei der Verarbeitung Servo Fertigteil 2,n.e. nach der Anleitung, die der Folie beiliegt. Servohebel Fertigteil 2,beiRC4...
- Seite 24 Bau- und Betriebsanleitung No. 3279 Bild 51 - Die Servos RC4 f•r Seiten- und H…henruder in Neutralstellung bringen. - Servos einsetzen und mit beigef•gten Schrauben befestigen. - Die Gest€nge RC 6 jeweils am vorderen Ende mit einer Z-Kr…pfung versehen und nachMa„angaben der St•ckliste abl€ngen.
- Seite 25 Bau- und Betriebsanleitung No. 3279 Bild 55 - Die Mittelrippe F29 nach derVertiefung mit ‚4mm durchbohren. †4mm Bilder 56 und 57 - Die gesamte Tragfl€che und die Querruder bespannen. - Die Querruder in die Sch€chte einsetzen und mit einem Streifen Scharnierband (Tesafilm),der •ber die ganze L€nge gespannt wird, befestigen.
- Seite 26 Bau- und Betriebsanleitung No. 3279 Bild 59 - Ruderhorn einkleben. Z-Gest€nge einh€ngen. - Querruder in Neutralstellung mit einem Klebebandstreifenfixieren und Gest€ngel€nge anzeichnen. Bild 60 - Gest€nge nach Abbildung zurechtbiegen, ˆberl€nge k•rzen. Bild 61 - Gest€ngemittels eines Schrumpfschlauchst•cks“S” am Ruderhorn beweglich befestigen. Beim Schrumpfen mit dem L…tkolben die Bespannung nicht besch€digen.
- Seite 27 Bau- und Betriebsanleitung No. 3279 Bild 63 - Seitenruder bespannen und, wie beim Querruder beschrieben, mit Scharnierband (Tesafilm) am Seitenleitwerk befestigen. Bilder 64 und 65 - Schlitz f•r das Ruderhorn S4 freilegen, Ruderhorn einkleben. Bild 66 - Ebensodas Ruderhorn L17 in das H…henruder einkleben.
- Seite 28 Bau- und Betriebsanleitung No. 3279 Bild 67 - Den kompletten Rumpf bespannen. Deckel f•r den Akkuschacht bespannen. Bild 68 - Unterseite des Motorraums und Schlitz f•r das Hauptfahrwerk freilegen. Bild 69 - Die Schlitze f•r das Seitenleitwerk freilegen. Bild 70 - Das H…henleitwerk einschieben, genau mittig ausrichten und mit Stecknadeln fixieren.
- Seite 29 Bau- und Betriebsanleitung No. 3279 Bild 71 - Die Klebefl€chen des H…henleitwerks knapp innerhalb der Markierung mit einem Balsamesser freilegen. Achtung: Das Holz nicht mit anschneiden. Bilder 72 und 73 - Die Einschlagmutter RC 9 von unten in die Auflage R18/R18a einziehen und an den R€ndern mit Epoxy sichern.
- Seite 30 Bau- und Betriebsanleitung No. 3279 Bild 75 - H…henruder in Neutralstellung fixieren. - Das Gest€nge f•r das H…henruder abwinkeln, im Ruderhorn einh€ngen und k•rzen. Bild 76 - Seitenleitwerk genau rechtwinklig zum H…henleitwerk aufkleben- siehe auch Bild 74. - Klebestellen gut trocknen lassen. Bild 77 - Das Seitenruder in Neutralstellung fixieren.
- Seite 31 Bau- und Betriebsanleitung No. 3279 Bild 79 - Die Aussparung f•r den Sporn R33 auf der Rumpfunterseite freilegen. Bild 80 - Sporn R33 einkleben. Bild 81 - Das Hauptfahrwerk RC11 nach 1:1 Zeichnung auf dem Bauplan zurechtbiegen. RC11 Bild 82 - Hauptfahrwerk und Fahrwerksaufnahme R8a mit Epoxy in die Tasche im Rumpf einkleben Seite 30...
- Seite 32 Bau- und Betriebsanleitung No. 3279 Bilder 83 und 84 RC12 - Die R€der RC 12 mit Stellringen RC 13 und H•lsen RC14 RC 14 drehbar auf den Radachsen befestigen. RC13 RC13 Bild 85 - Motor RC15, Regler RC 20 und Akku RC22 mit geeigneten Steckverbindungen versehen.
- Seite 33 Bau- und Betriebsanleitung No. 3279 Bild 87 - Luftschraubenmitnehmer RC 18 montieren. Bild 88 - Luftschraube RC 19 montieren RC18 RC19 Bild 89 RC21 - Den Regler RC 20 am Motor anschlie„en und im Akkufach mit Klettband befestigen. Das dreiadrige Kabel nach hinten f•hren.
- Seite 34 Bau- und Betriebsanleitung No. 3279 Bild 91 40mm - Den Flugakku RC 22 einlegen, jedoch noch nicht am Regler anschlie‚en. Bild 92, Auswiegen RC22 - Der Schwerpunkt“C.G.”liegt bei demModell bei ca.40mm(von der Nasenleiste gemessen)-siehe Seitenansicht des Rumpfplans - Das Modell komplett zusammenbauen. Die Tragfl€che auf demRumpf befestigen.
- Seite 35 Bau- und Betriebsanleitung No. 3279 Flugvorbereitungen Wichtige Vorgehensweise vor dem Start Vor jedem Flug eine Funktionskontrolle des Modells durchf€hren. Sicherstellen das der Flugakku und der Sender geladen sind. Darauf achten, dass alle Ruder in die richtige Richtung laufen und korrekt mit den Einen Tag mit absoluter Windsille bzw.
- Seite 36 Bau- und Betriebsanleitung No. 3279 Die ersten Fl€ge, Einfliegen Trimmen Das Modell muss so eingetrimmt sein, dass es eine stabile Fluglage einnimmt. Gege- Immer hinter bzw. rechtwinklig zum Modell stehen, um falsche Steuerkommandos zu benen falls wird €ber die Trimmtaster der Fernsteueranlage leicht nachgetrimmt. Die vermeiden.
- Seite 37 Bau- und Betriebsanleitung No. 3279 AvioTiger Germany GmbH Theresienh‡he 28 - 80339 M€nchen Telefon 089 / 215 466 470 Œ Fax: 089 / 215 466 479 Œ info@aviotiger-germany.de Œ www.aviotiger-germany.de Gesch…ftsf€hrer: Thomas Mock Œ Sitz der Gesellschaft: M€nchen Œ Handelsregister: Amtsgericht M€nchen. HRB 219622 R€cksendungen erfolgen, nach vorheriger Anmeldung, ausschlieƒlich frei an RC-Service Eberhardt.
