ROBBE Raptor 30 Bauanleitung Seite 12

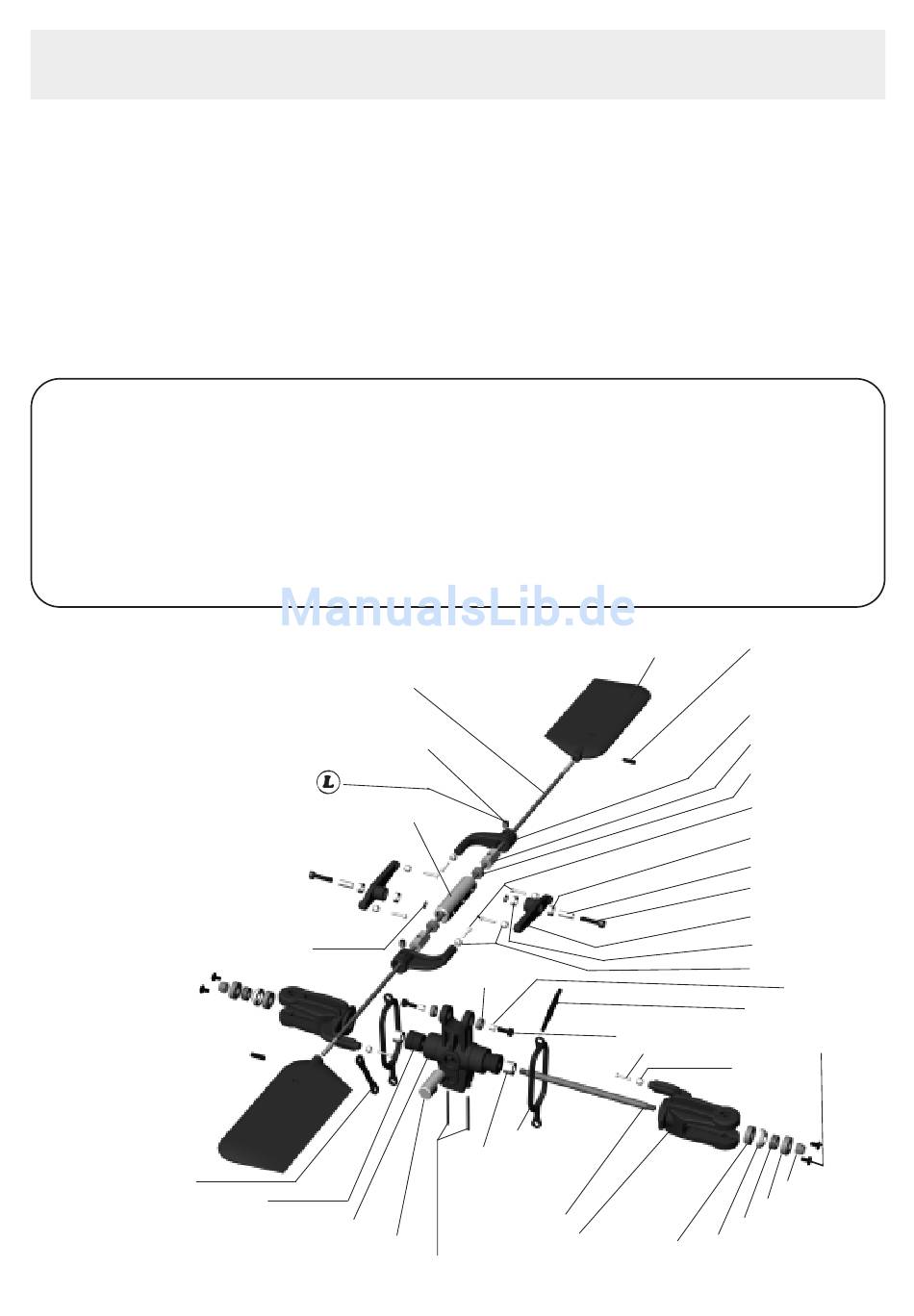

11 Hauptrotorkopf-Montage
Tip:
Mit der Montage unten am Haupt-Rotorkopf beginnen und nach oben bis zur Paddelstange hin arbeiten.
Die Paddel so weit auf die Paddelstange aufschrauben, bis im Sichtfenster die Paddelstange sichtbar wird.
Dann die ganze Einheit auf eine ebene Platte legen und die beiden Paddel exakt parallel ausrichten. Die
Madenschrauben einsetzen und anziehen. Die Paddelanlenkung an den Steuerhebeln der Paddelstange
anschließen, die Misch-Hebel mit der kurzen Seite mit den Anlenkungen der Blatthalter verbinden.
Montage der Drucklager
Die Seite mit dem kleineren inneren Durchmesser immer in Richtung Rotorblatt, die mit dem gößeren
direkt zum Drucklager-Bund.
A: THMC3-14B Inbuschraube (M3x14)
B: THMC3-8B Inbuschraube (M3x8)
C: THMJ2-10N Treibschraube (2x10)
D: THME4-5B Madenschraube (M4x5)
E: THME3-10B Madenschraube (M3x10)
F: THSE3-5B Treibschraube (3x5)
G: THMM4Z Stoppmutter M4
H: THMV830ZZ Lager (3x8x4)
I: THMV740ZZ Lager (4x7x2,5)
J: THMV840ZZ Lager (4x8x3)
K: THMV1350 Lager (5x13x4)
Z: TBV0085
Aa:TBK0011
2 L: THMX0510 Drucklager (5x10x4)
2 M: TBK0076
8 N: TBK0078
2 O: TBK0096
2 P: TBK0088
4 Q: TBK0067
2 R: TBK0010
2 S: TBK0002
4 T: TBK0005
2 U: TBK0004
4 V: TBK0006
R: TBK0010
D: THME4-5B
U: TBK0004
P: TBK0088
Ad: TBK0003
Ac: TBK0097
2
Lagerbuchse 2
Lagerbuchse 2
Distanzbuchse 2
Paßscheibe 2
Paddel 2
Paddelstange 1
Steuerhebel 2
Sechskantdapter 2
Paddelwippe 1
Mischhebel 2
J: THMV840ZZ
Y: TBK0007
O: TBK0096
X: TBK0009
W: TBK0001
Ab: TBK0012
11
W: TBK0001 Blatthalter
X: TBK0009 Blattlagerwelle
Y: TBK0007 Paddelanlenkung
Z: TBV0085 Doppelkugelgelenk
Aa: TBK0011 Dämpfungsgummi
Ab: TBK0012 Stift ø 2 x 30
Ac: TBK0097 Lagerbolzen
Ad: TBK0003 Rotorkopf Zentralstück
Ae: TBK0075 Kugel gebohrt,2mm
Af: TBK0008 Stützring
Q: TBK0067 E: THME3-10B
S: TBK0002
T: TBK0005
H: THMV830ZZ
C: THMJ2-10N
I: THMV740ZZ
M: TBK0076
A: THMC3-14B
V: TBK0006
I: THMV740ZZ
Ae: TBK0075
Z: TBV0085
B: THMC3-8B
F: THSE3-5B
C: THMJ2-10N
Ae: TBK0075
G:
K:
L: THMX0510
Af: TBK0008
K: THMV1350
2
1
2
2
2
2
1
1
8
2
N: TBK0078
THMM4Z
THMV1350
