6

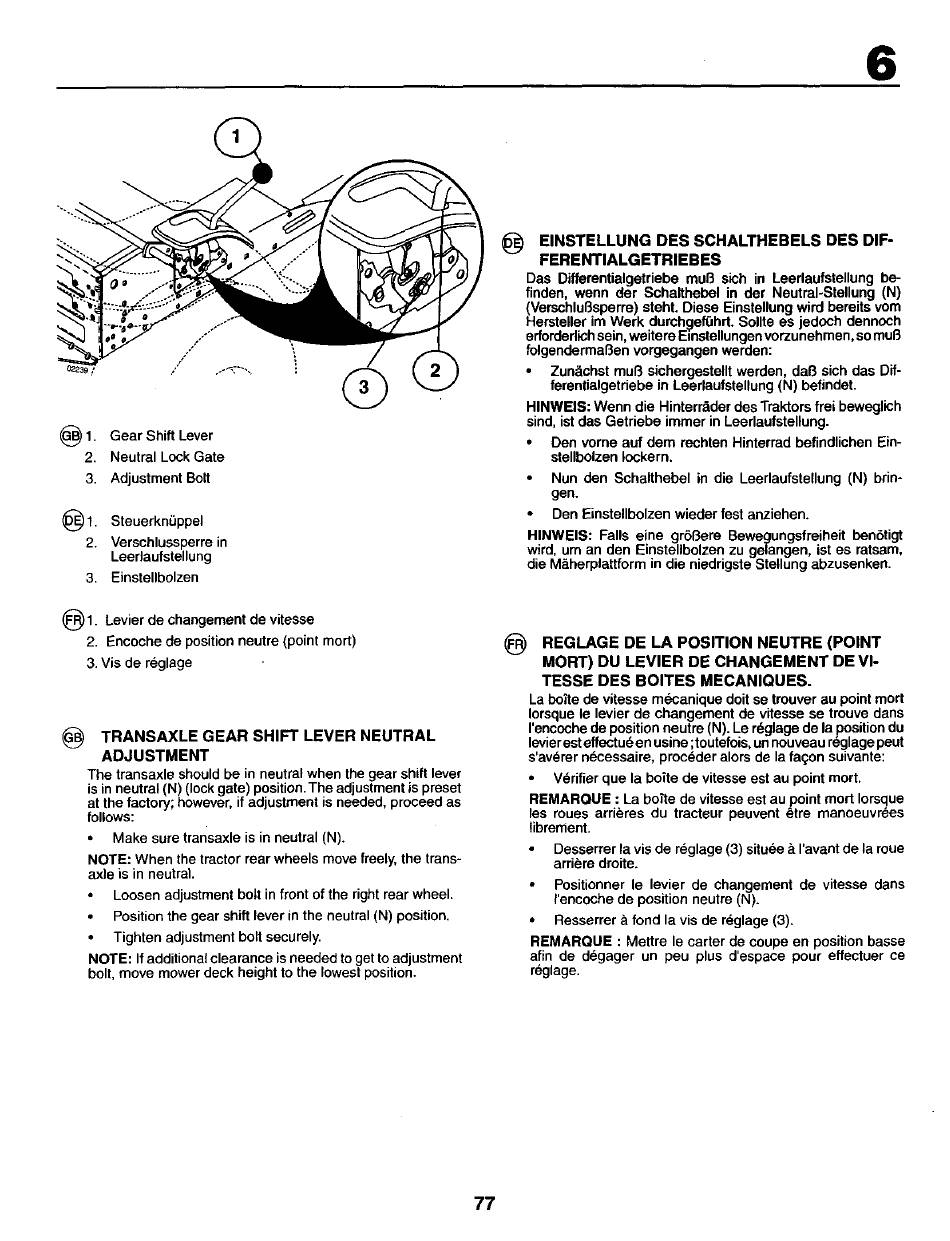

_1.
Gear Shift Lever
2.
Neutral Lock Gate
3. Adjustment Bolt
(_) 1. SteuerknL_ppel
2. Verschlussperre
in
Leerlaufstellung
3.
Einstellbolzen
(_)1.
Levier de
de vitesse
changement
2. Encoche de position neutre (point mort)
3. Vis de r_glage
TRANSAXLE
GEAR
SHIFT
LEVER
NEUTRAL
ADJUSTMENT
The transaxle should be in neutral when the gear shift lever
is in neutral (N) (lock gate) position. The adjustment is preset
at the factory; however, if adjustment is needed, proceed as
follows:
•
Make sure transaxle is in neutral (N).
NOTE: When the tractor rear wheels move freely, the trans-
axle is in neutral.
Loosen adjustment bolt in front of the right rear wheel.
Position the gear shift lever in the neutral (N) position,
Tighten adjustment bolt securely.
NOTE: If additional clearance is needed to get to adjustment
bolt, move mower deck height to the lowest position.
_)
EINSTELLUNG
DES SCHALTHEBELS
DES DIF-
FERENTIALGETRIEBES
Das DifferenUalgetriebe muR sich in Leerlaufstellung be-
finden, wenn der Schalthebel in der NeutraI-Stellung (N)
(Verschlul3sperre) steht. Diese Einstellung wird bereits vom
Hersteller im Werk durch_ef0hrt. Sollte es jedoch dennoch
effordedichsein, weitere Emstellungen vorzunehmen, somul3
folgendermaSen vorgegangen werden:
•
Zun&chst mu8 sichergestellt werden, dab sich des Dif-
ferentialgetdebe
in Leerlaufstellung (N) befindet.
HINWEIS: Wenn die Hinterr&der des Traktors frei beweglich
sind, ist das Getriebe immer in Leerlaufstellung.
•
Den vorne auf darn rechten Hinterrad befindlichen Ein-
stellbolzen Iockern.
Nun den Schalthebel
in die Leerlaufstellung (N) brin-
gen.
•
Den Einstellbolzen
wieder fest anziehen.
HINWEIS: Falls eine gr613are Bewegungsfreiheit ben6tigt
wird, um an den Einstellbolzen zu gelangen, ist es ratsam,
die MC=herplattformin die niedrigste Stellung abzusenken.
REGLAGE
DE LA POSITION
NEUTRE
(POINT
MORT)
DU LEVIER
DE CHANGEMENT
DE VI-
TESSE
DES BOITES
MECANIQUES.
La pofte de vitesse m6canique dolt se trouver au point mort
Iorsque le levier de changement de vitesse se trouve dans
rencoche de position neutre (N). Le r_glage de la position du
levierest effectu_ an usine ;toutefois,un nouveau r_glage peut
s'av_rer n_cessaire, preceder alors de la fa_on suivante:
V_rifier que la boffe de vitesse est au point mort.
REMARQUE : La bo_tede vitesse est au point mort Iorsc_ue
res roues arri_res du tracteur peuvent _tre manoeuvraes
librement.
Desserrer la vis de reglage (3) situ_e a I'avant de la roue
arri_re droite.
•
Positionner le levier de changement
de vitesse darts
I'encoche de position neutre (N).
•
Resserrer & fond la vis de rdglage (3).
REMARQUE : Mettre le carter de coupe en position basse
afin de d_gager un peu plus d'espace pour effectuer ce
reglage.
77
