2
1
2
1. Vorderer Rahmen
tier Grasfangbox
2.
UntererRahmender
Grasfangbox
3. Tragbolzen
1/4 x 50,8mm
4.
Kontermutter 1/4
1,
2.
3.
4.
5.
5----.... i
Vorderer
Rahmen
der
Grasfangbox
4
Bolzen
Kontermu_erl/4
Vinylverkleidung
Rohr des Handgriffs
zum
Entleeren
der Grasfang-
box
6.
Fixierfeder
7.
Splintstift
8.
Kappe
3
1. Ausgleichende
Oberfl&che
2.
H6henjustierung
3.
Seitenjustierung
6MM (1/4") - 9MM (3/8")
1

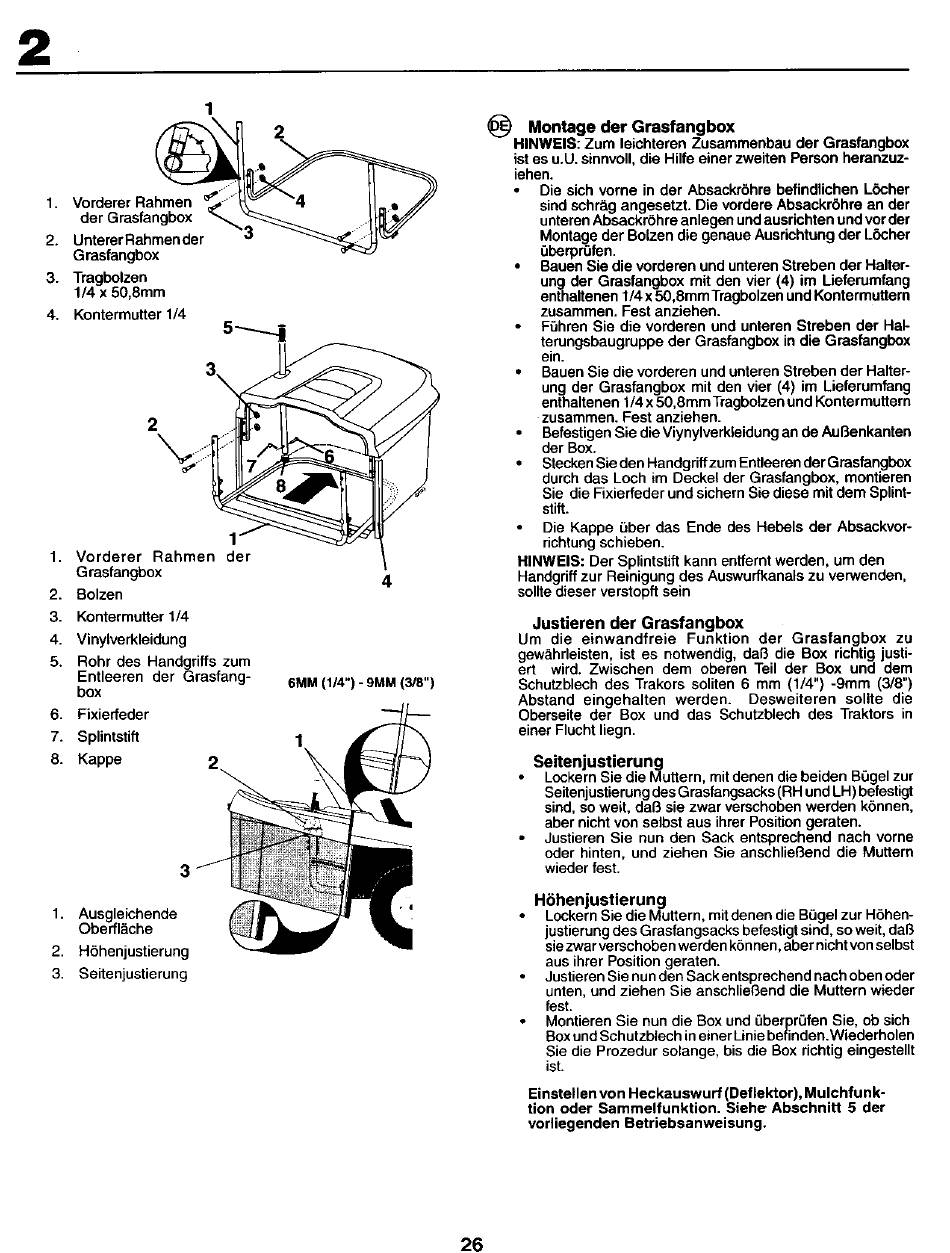

Montage
der Grasfangbox
HINWEIS: Zum leichteren Zusammenbau
der Grasfangbox
ist es u.U. sinnvoll, die Hilfe einer zweiten Person heranzuz-
iehen.
Die sich vome in der AbsackrShre befindlichen L6cher
sind schr&g angesetzt. Die vordere Absackr6hre an der
unteren AbsackrOhre anlegen und ausrichten ond vor der
Montage der Bolzen die genaue Ausrichtung der L6cher
GberprOfen.
Bauen Sie die vorderen und unteren Streben der Halter-
ung der Grasfangbox
mit den vier (4) im Lieferumfang
enthaltenen 1/4 x 50,Smm Tragbolzen und Kontermuttern
zusammen. Fest anziehen.
FGhren Sie die vorderen und unteren Streben der Hal-
terungsbaugruppe
der Grasfangbox in die Grasfangbox
ein.
Bauen Sie die vorderen und unteren Streben der Halter-
ung der Grasfangbox
mit den vier (4) im Lieferumfang
enthaltenen 1/4 x 50,8mm Tragbolzen und Kontermuttern
zusammen. Fest anziehen.
Befestigen Sie die Viynylverkleidung
an de Aul3enkanten
der Box.
Stecken Sieden Handgriffzum Entleeren der Grasfangbox
durch das Loch im Deckel der Grasfangbox, montieren
Sie die Fixierfeder und sichern Sie diese mit dem Splint-
stilt.
Die Kappe Gber das Ende des Hebels der Absackvor-
richtung schieben.
HINWEIS: Der Splintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopff sein
Justieren
der Grasfangbox
Um die einwandfreie
Funktion
der
Grasfangbox
zu
gew&hrleisten,
ist es notwendig, dal3 die Box richtig justi-
ert
wird. Zwischen
dem oberen Teil der Box und dem
Schutzblech
des Trakors soliten 6 mm (1/4") -9ram (3/8")
Abstand
eingehalten
werden.
Desweiteren
sollte
die
Oberseite der Box und das Schutzblech
des Traktors in
einer Flucht liegn.
Seitenjustierung
Lockern Sie die Muttern, mit denen die beiden BGgel zur
Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, dab sie zwar verschoben werden k6nnen,
aber nicht von selbst aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend
nach vorne
oder hinten, und ziehen Sie anschliel3end die Muttern
wieder fest.
H6henjustierung
Lockern Sie die Muttern, mit denen die BQgel zur H6hen-
justierung des Grasfangsacks befestigt sind, so weit, dal3
sie zwar verschoben werden kGnnen,aber nicht von selbst
aus ihrer Position geraten.
Justieren Sie nun den Sack entsprechend nach oben oder
unten, und ziehen Sie anschlieF_enddie Muttern wieder
fest.
Montieren Sie nun die Box und ,",berpn3fenSie, ob sich
Box und Sch utzblech in einer Linie befinden.Wiederholen
Sie die Prozedur solange, bis die Box richtig eingestellt
ist.
Einstellen von Heckauswurf (Deflektor), Mulchfunk-
tion oder Sammelfunktion.
Siehe Abschnitt
5 der
vorliegenden Betriebsanweisung.
26
