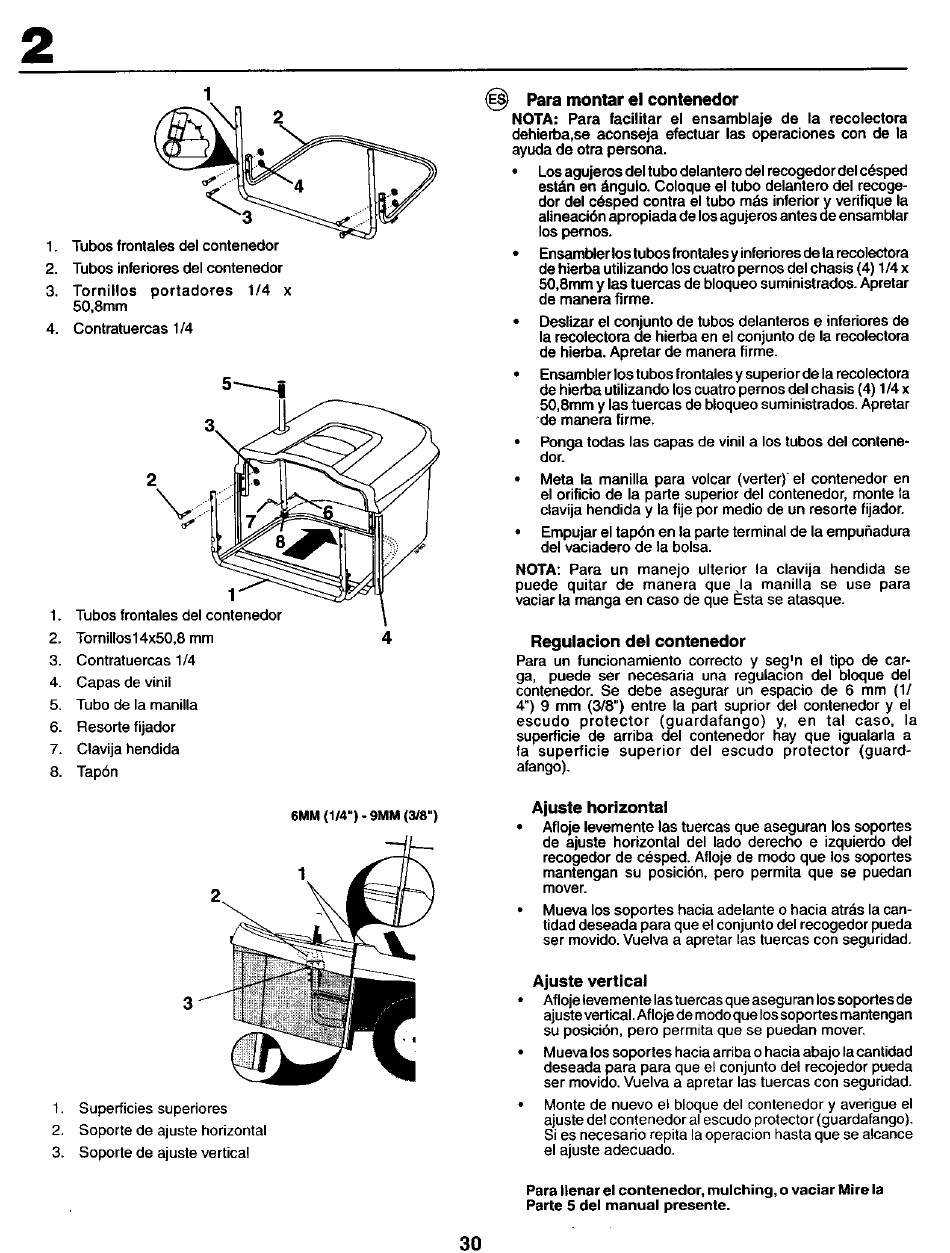

1. Tubos frontales del contenedor
2.
Tubos inferiores del contenedor
3. Tornillos
portadores
1/4
x
50,8mm
4.
Contratuercas 1/4
5----.... i
23,
1. Tubos frontales del contersdor
/
2.
Tornillos14x50,8 mm
4
3.
Contratuercas
1/4
4.
Capas de vinil
5.
Tubo de la manUla
6.
Resorte fijador
7.
Clavija hendida
8.
Tapbn
(_
Para montar
el contenedor
NOTA:
Para facilitar
el ensamblaje
de la recolectora
dehierba,se aconseja efectuar las operaciones con de la
ayuda de otra persona.
•
Los agujeros deltubo delantero del recogedor del c(_sped
estdn en &ngulo. Coloque el tubo delantero del recoge-
dor del c_sped contra el tubo mds inferiory verifique la
alineaci6n apropiada de losagujeros antes de ensamblar
los pemos.
•
Ensambler los tubos frontales y infedores de la recolectora
de hierba utilizando los cuatro pernos del chasis (4) 1/4 x
50,8mm y las tuercas de bloqueo suministrados. Apretar
de manera firme.
•
Deslizar el conjunto de tubos delanteros e inferiores de
la recolectora de hierba en el conjunto de la recolectora
de hierba. Apretar de manera firme.
•
Ensambler los tubos frontales y superior de la recolectora
de hierba utilizando los cuatro pernos del chasis (4) 1/4 x
50,8mm y las tuercas de bloqueo suministrados. Apretar
'de manera firme.
•
Ponga todas las capas de vinil a los tuhos del contene-
dor.
Meta la manilla para volcar (verter) el contenedor en
el orificio de la parte superior del contenedor, monte la
clavija hendida y la fije por medio de un resorte fijador.
Empujar el tapbn en la parte terminal de la empu5adura
del vaciadero de la bolsa.
NOTA: Para un manejo
ulterior la clavija hendida
se
puede quitar
de manera
que la manilla
se use para
vaciar la manga en caso de que Esta se atasque.
Regulacion
del contenedor
Para un funcionamiento
correcto y segln el tipo de car-
ga,
puede ser necesaria
una regulac2on del bloque del
contenedor.
Se debe asegurar
un espacio
de 6 mm (1/
4") 9 mm (3/8") entre la part suprior del contenedor
y el
escudo
protector
(guardafango)
y, en tal
caso,
la
superfioie de arriba
del contenedor
hay que igualarla a
fa superficie
superior
del escudo
protector
(guard-
afango).
1. Superficies superiores
2.
Soporte de ajuste horizontal
3.
Soporte de ajuste vertical
6MM (1/4") - 9MM (3/8")
1
Ajuste
horizontal
Afloje levemente las tuercas que aseguran los soportes
de ajuste horizontal del lade derecho e izquierdo del
recogedor de cesped. Afloje de mode que los soportes
mantengan
su posici6n, pero permita que se puedan
mover.
Mueva los soportes hacia adelante o hacia atrds la can-
tided deseada para que el conjunto del recogedor pueda
ser movido. Vuelva a apretar las tuercas con seguridad.
Ajuste
vertical
Afloje levemente las tue rcas que asegu ran los soportes de
ajuste verticaI.Afloje de modoque lossoportes mantengan
su posici6n, pero permits que se puedan mover,
Mueva los soportes hacia arriba o hacia abajo la cantidad
deseada para para que el conjunto del recojedor pueda
ser movido. Vuelva a apretar las tuercas con seguridad.
Monte de nuevo el bloque del contenedor y averigue el
ajuste del contenedor al escudo protector (guardafaogo).
Si es necesario repita la operacion hasta que se alcance
el ajuste adecuado.
Para I|enar el contenedor, mulching, o vaciar Mire la
Parte 5 del manual presente.
