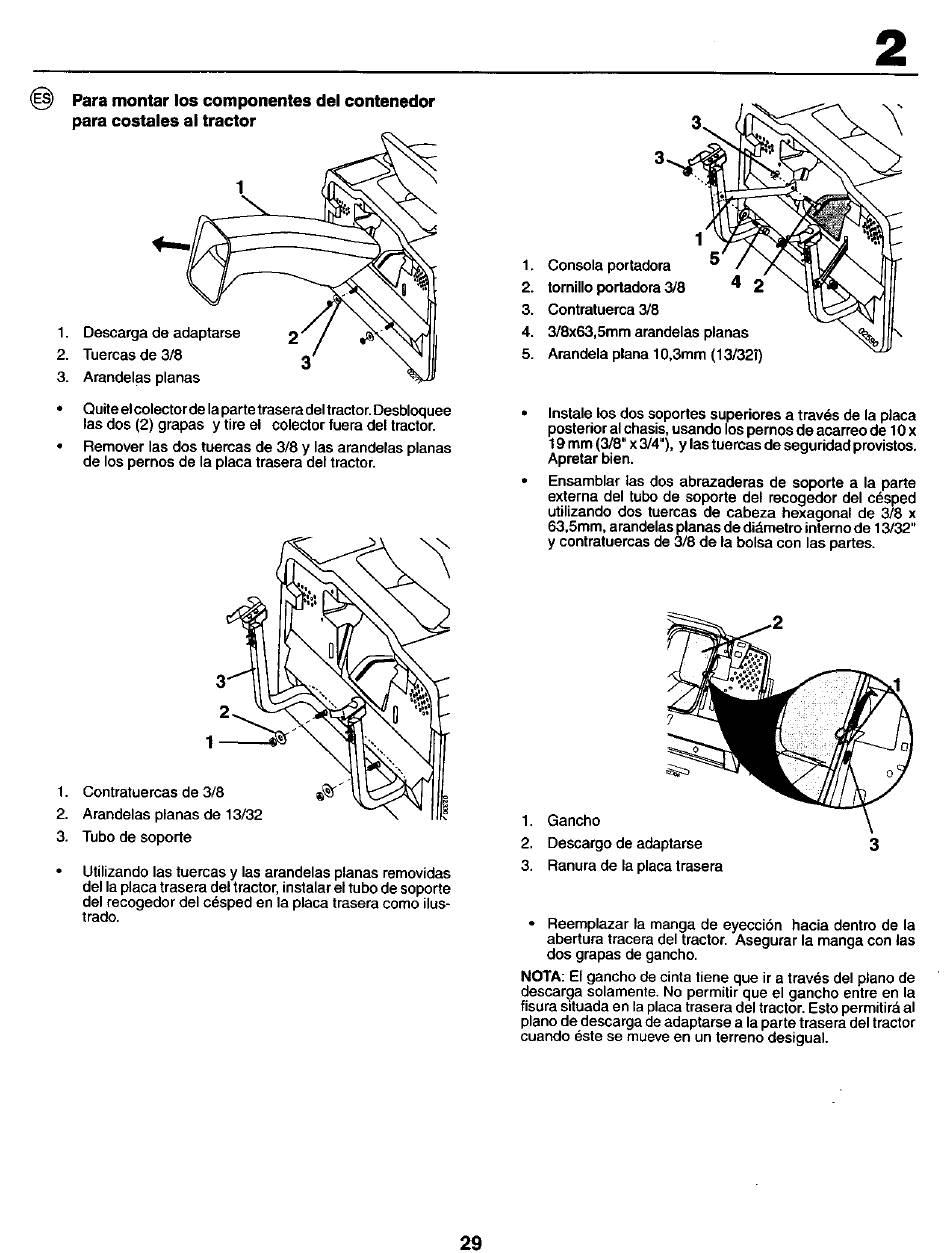

Para montar los componentes del contenedor
para costales al tractor
2
1. Descarga de adaptarse
2.
Tuercas de 3/8
3.
Arandelas planas
Quite elcolector de la parte trasera deltractor. Desbloquee
las dos (2) grapas y tire el colector fuera del tractor.
Remover las dos tuercas de 3/8 y las arandelas planas
de los pernos de la placa trasera del tractor.
1
1. Consolaportadora
51
2. tornilloportadora 3/8
4
3. Contratuerca 3/8
4. 3/8x63,5mm arandelasplanas
5. Arandela plana 10,3mm(13/32t)
•
Instale los dos soportes superiores a trav6s de la placa
posterior al chasis, usando los pernos de acarreo de t 0 x
19 mm (3/8" x 3/4"), y las tuercas de seguridad provistos.
Apretar bien.
•
Ensamblar las dos abrazaderas de soporte a la parte
externa del tubo de soporte del recogedor del cesped
utilizando dos tuercas de cabeza hexagonal de 3/8 x
63,5mm, arandelas planas de di&metro interno de 13/32"
y contratuercas de 3/8 de la bolsa con las partes.
1.
Contratuercas
de 3/8
2.
Arandelas planas de 13/32
3. Tubo de soporte
Utilizando las tuercas y las arandelas planas removidas
della placa trasera del tractor, instalar el tubo de soporte
del recogedor del c6sped en la placa trasera como ilus-
trado.
1. Gancho
2.
Descargo de adaptarse
3.
Ranura de la placa trasera
•
Reemplazar la manga de eyeccibn
hacia dentro de la
abertura tracera del tractor. Asegurar la manga con las
dos grapas de gancho.
NOTA: El gancho de cinta tiene que ira traves del piano de
descarga solamente. No permitir que el gancho entre en la
fisura situade en la placa trasera del tractor. Esto permitir&al
piano de descarga de adeptarse a la parte trasera del tractor
cuando este se mueve en un terreno desigual.
