6
G
3.

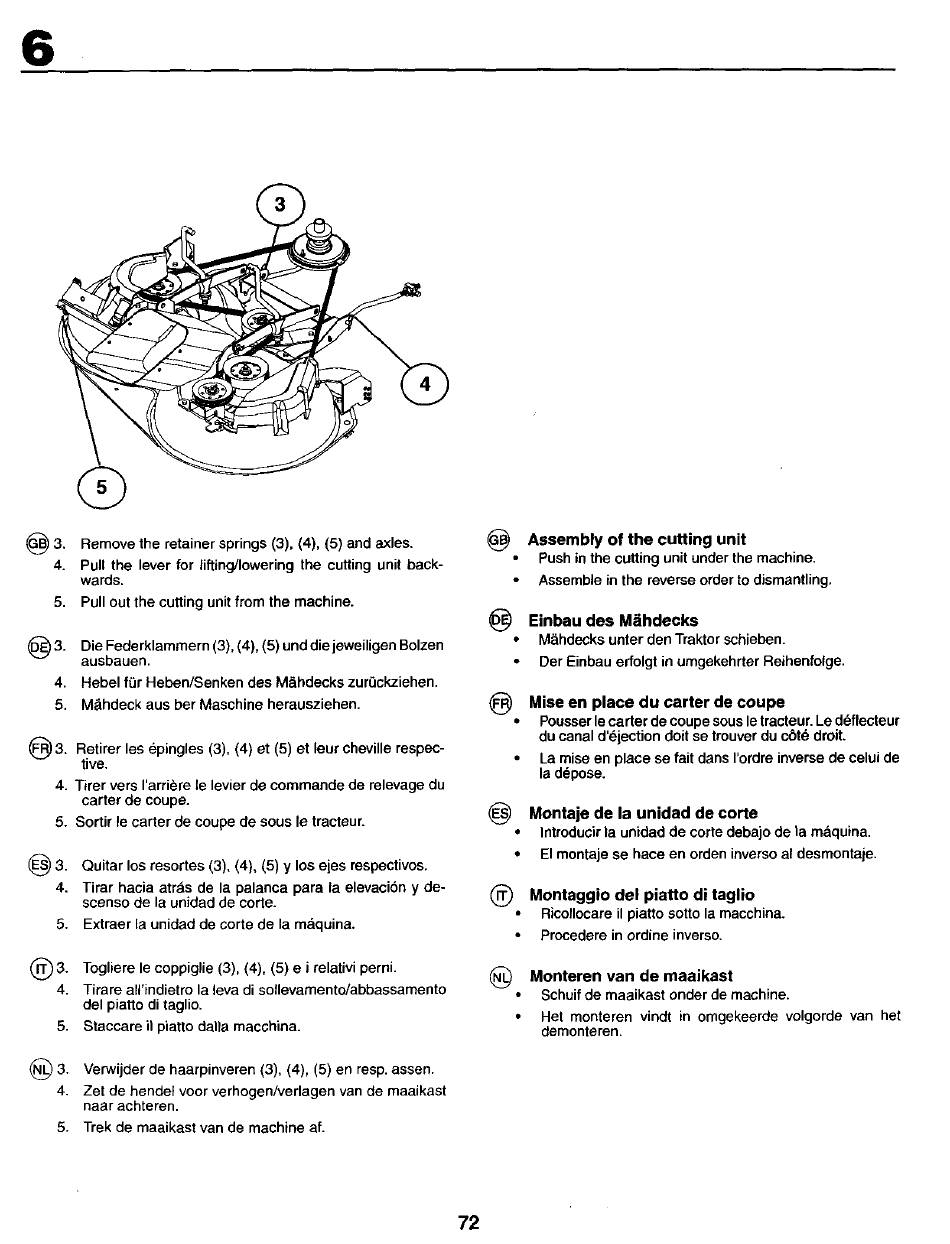

Remove the retainer springs (3), (4), (5) and axles.
4.
Pull the lever for lifting/lowering
the cutting unit back-
wards.
5.
Pull out the cutting unit from the machine.
@3.
Die Federklammern
(3), (4), (5) und die jeweiligen Bolzen
ausbauen.
4.
Hebel f'ar Heben/Senken des M_lhdecks zuKickziehen.
5.
M_hdeck aus her Maschine herausziehen.
(_
3. Retirer les epingles (3), (4) et (5) et leur cheville respec-
tive.
4. Tirer vers I'arriere le levier de commande
de relevage du
carter de coupe.
5. Sortir le carter de coupe de sous le tracteur.
(_
3.
Quitar los resortes (3), (4), (5) y los ejes respectivos.
4.
Tirar hacia arras de la palanca para la elevacibn y de-
scenso de la unidad de corte.
5.
Extraer la unidad de corte de la mdquina.
(_)3.
Togliere
coppiglie (3), (4), (5) e
le
i relativi perni.
4.
Tirare alt'indietro la leva di sollevamento/abbassamento
del piatto di taglio.
5.
Staccare il piatto dalla macchina.
(_
3.
Verwijder de haarpinveren (3), (4), (5) en resp. assen.
4.
Zet de hendel voor verhogen/verlagen van de maaikast
naar achteren.
5.
Trek de maaikast van de machine af.
@
Assembly
of the cutting
unit
Push in the cutting unit under the machine,
Assemble in the reverse order to dismantling,
_)
Einbau des M_hdecks
•
M_hdecksunter den Traktorschieben.
Der Einbauerfolgtin umgekehrterReihenfolge,
Mise en place
du carter de coupe
•
Pousser le carter de coupe sous le tracteur. Le d_flecteur
du canal d'_jection dolt se trouver du c_t6 droit.
•
La raise en place se fait dans rordre inverse de celui de
la ddpose.
Montaje
de la unidad
de cort8
•
Introducir la unidad de code debajo de la maquina,
•
El montaje se hace en orden inverse al desmontaje,
®
@
Montaggio
del piatto di taglio
Ricollocare il piatto sotto la macchina.
Procedere in ordine inverso.
Monteren
van de maaikast
Schuif de maaikast onder de machine.
Her monteren vindt in omgekeerde volgorde van het
demonteren.
72
