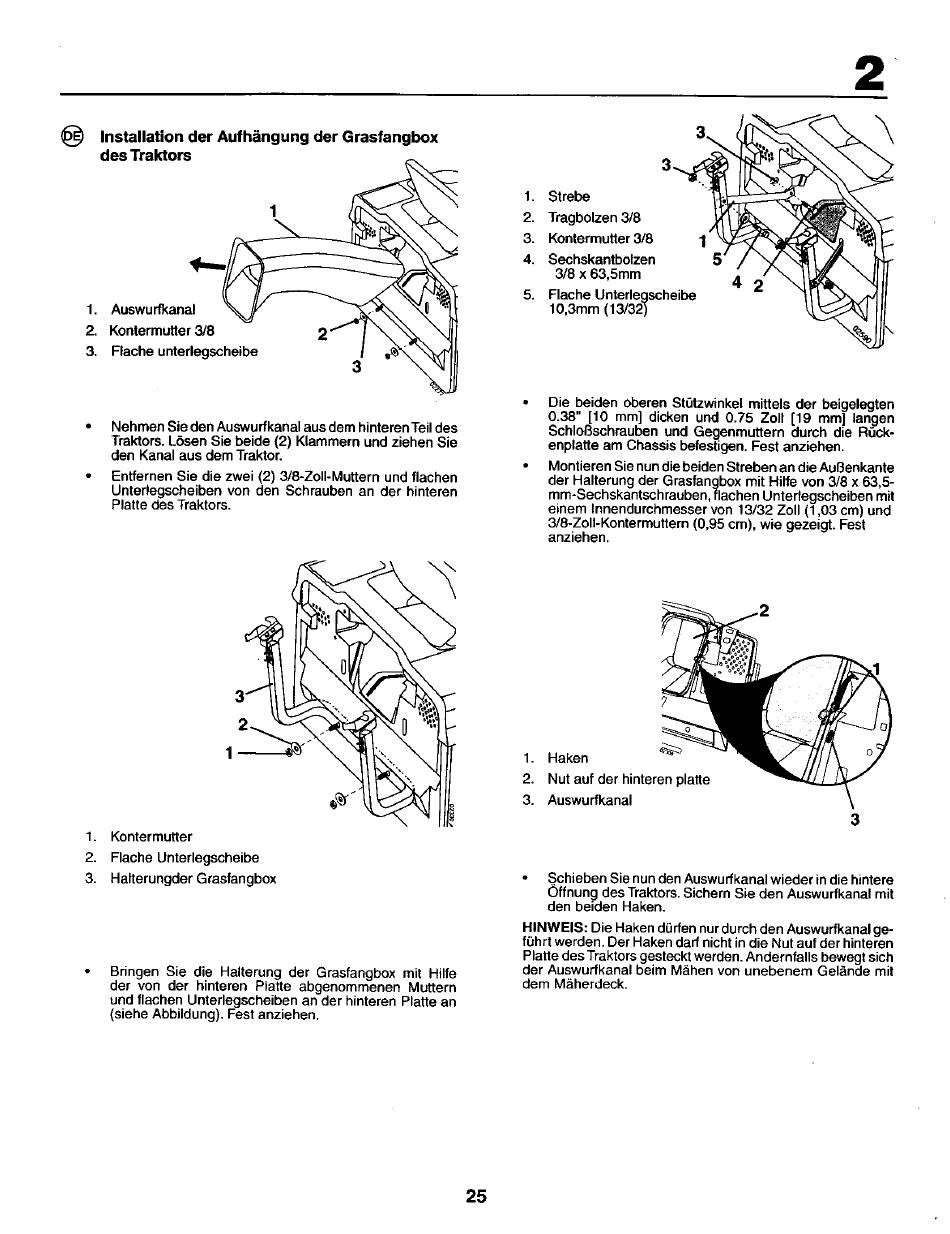

Installation der Aufh_ngung der Grasfangbox
des Traktors
1
1. Auswurfkana7
2
2. Kontermutter 3 /8
3. Flache unterlegscheibe
Nehmen Sie den Auswurfkanal aus dem hinterenTeil des
Traktors. L_sen Sie beide (2) Klammern und ziehen Sie
den Kanal aus dem Traktor.
Entfernen Sie die zwei (2) 3/8-ZolI-Muttern und flachen
Untedegscheiben von den Schrauben an der hinteren
Platte des Traktors.
1.
2.
3.
4.
5,
Strebe
Tragbo!zen 3/8
Kontermutter 3/8
1 /
Sechskantbolzen
5
3/8 x 63,5mm
4
Flache Unterlegscheibe
10,3mm (13/32)
Die beiden oberen St0tzwinkel mittels der beigelegten
0.38" [10 ram] dicken und 0.75 Zoll [19 mm] langen
SchloSschrauben und Gegenmuttern durch die ROck-
enplatte am Chassis befestigen. Fest anziehen.
Montieren Sie nun die beiden Streben an die Auf]enkante
der Halterung der Grasfangbox mit Hilfe von 3/8 x 63,5-
mm-Sechskantschrauben,flachen
Unterfegscheiben mit
einem Innendurchmesser yon 13/32 Zoll (1,03 cm) und
3/8-ZolI-Kontermuttern (0,95 cm), wie gezeigt. Fest
anziehen.
1.
Kontermutter
2.
Flache Unterlegscheibe
3.
Halterungder Grasfangbox
Bringen
Sie die Halterung
der Grasfangbox
mit Hilfe
der vonder
hinteren
Platte abgenommenen
Muttern
und flachen Unterlegscheiben
an der hinteren Platte an
(siehe Abbildung). Fest anziehen.
1.
Haken
2.
Nut auf der hinteren platte
3. Auswurfkanal
Schieben Sie nun den Auswurfkanal wieder in die hintere
Offnung des Traktors. Sichern Sie den Auswurfkanal mit
den beiden Haken.
HINWEIS: Die Haken d0rfen nur durch den Auswurfkanal ge-
f0hrt werden. Der Haken darf nicht in die Nut auf der hinteren
Platte des Traktors gesteckt werden. Andernfalls bewegt sich
der Auswurfkanal
beim M&hen von unebenem Gel&ride mit
dem M&herdeck.
