2
(_

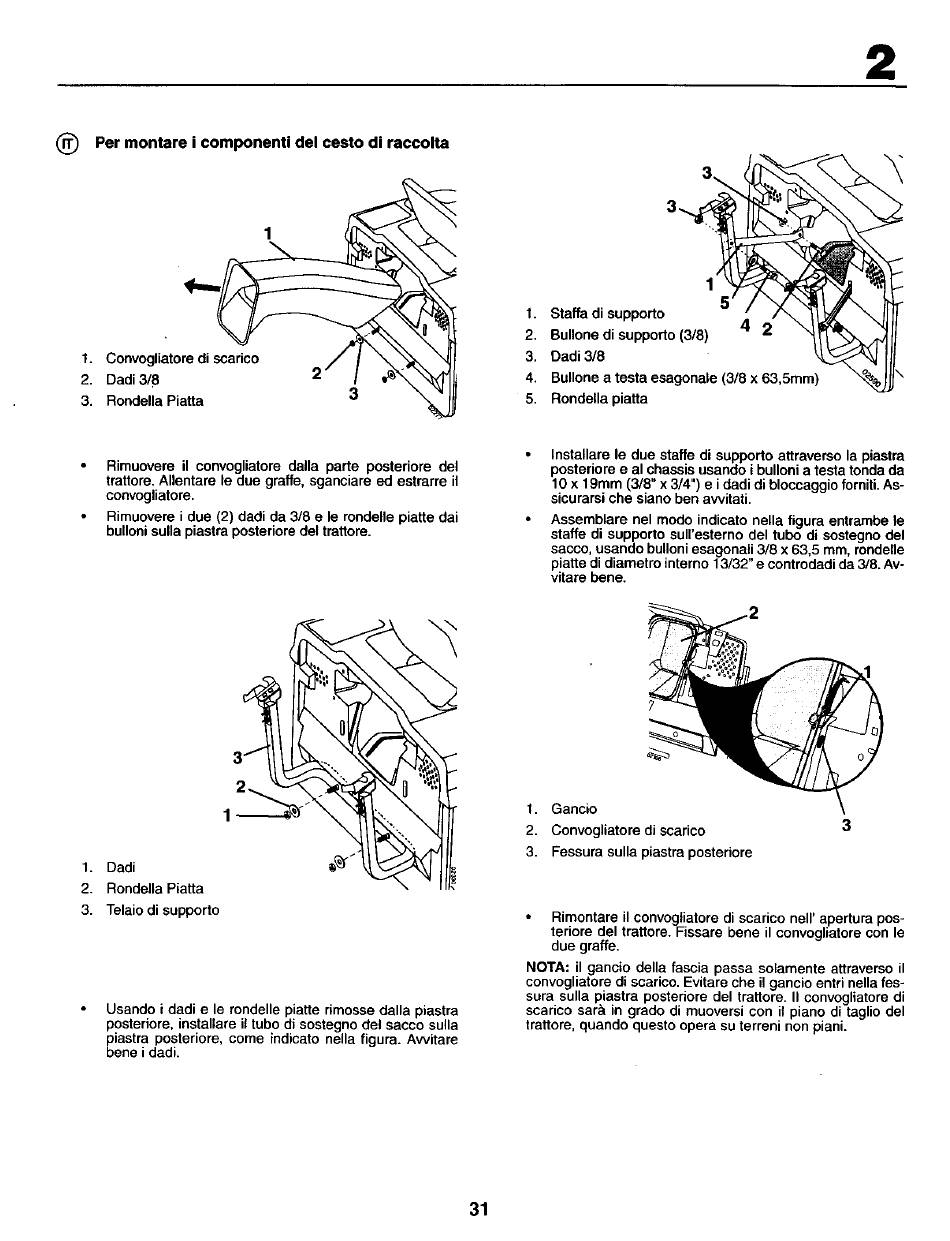

Per montare i componenti del cesto di raccolta
1.
2.
3.
Rondella Piatta
3
1. Staffa di supporto
4 2
2. Bullonedi supporto(3/8)
3. Dadi 318
4.
5. Rondellapiatta
Bullone a testa esagonale (3/8 x 63,5mm)
Rimuovere il convogliatore dalla parte posteriore del
trattore. Allentare le due graffe, sganciare ed estrarre il
convogliatore.
Rimuovere i due (2) dadi da 3/8 e le rondelle piatte dai
bulloni sulla piastra posteriore del trattore.
Installare le due staffe di supporto attraverso la piastra
posteriore e al chassis usando i bulloni a testa tonda da
10 x 19mm (3/8" x 3/4") e i dadi di bloccaggio fornitL As-
sicurarsi che siano ben awitati.
Assemblare nel modo indicate nella figura entrambe le
staffe di supporto sulresterno del tubo di sostegno del
sacco, usando bulloni esagonati 3/8 x 63,5 mm, rondelle
piatte di diametro interno 13/32" e controdadi da 3/8. Av-
vitare bene.
1.
Dadi
2.
Rondella Piatta
3.
Telaio di supporto
Usando i dadi e le rondelle piatte rimosse dalla piastra
posteriore, installare il tube di sostegno del sacco sulla
piastra posteriore, come indicato nella figura. Awitare
bene i dadi.
I.
Gancio
2. Convogliatore
di scarico
3.
Fessura sulla piastra posteriore
3
Rimontare il convogliatore di scarico nell' apertura pos-
teriore del trattore. Fissare bene il convogliatore con le
due graffe.
NOTA: il gancio della fascia passa solamente attraverso il
convogliatore di scarico. Evitare che il gancio entri nella fes-
sum sulla piastra posteriore del trattore. II convogliatore di
scarico sar& in grado di muoversi con il piano di taglio del
trattore, quando questo opera su terreni non piani.
31
