2
1
2

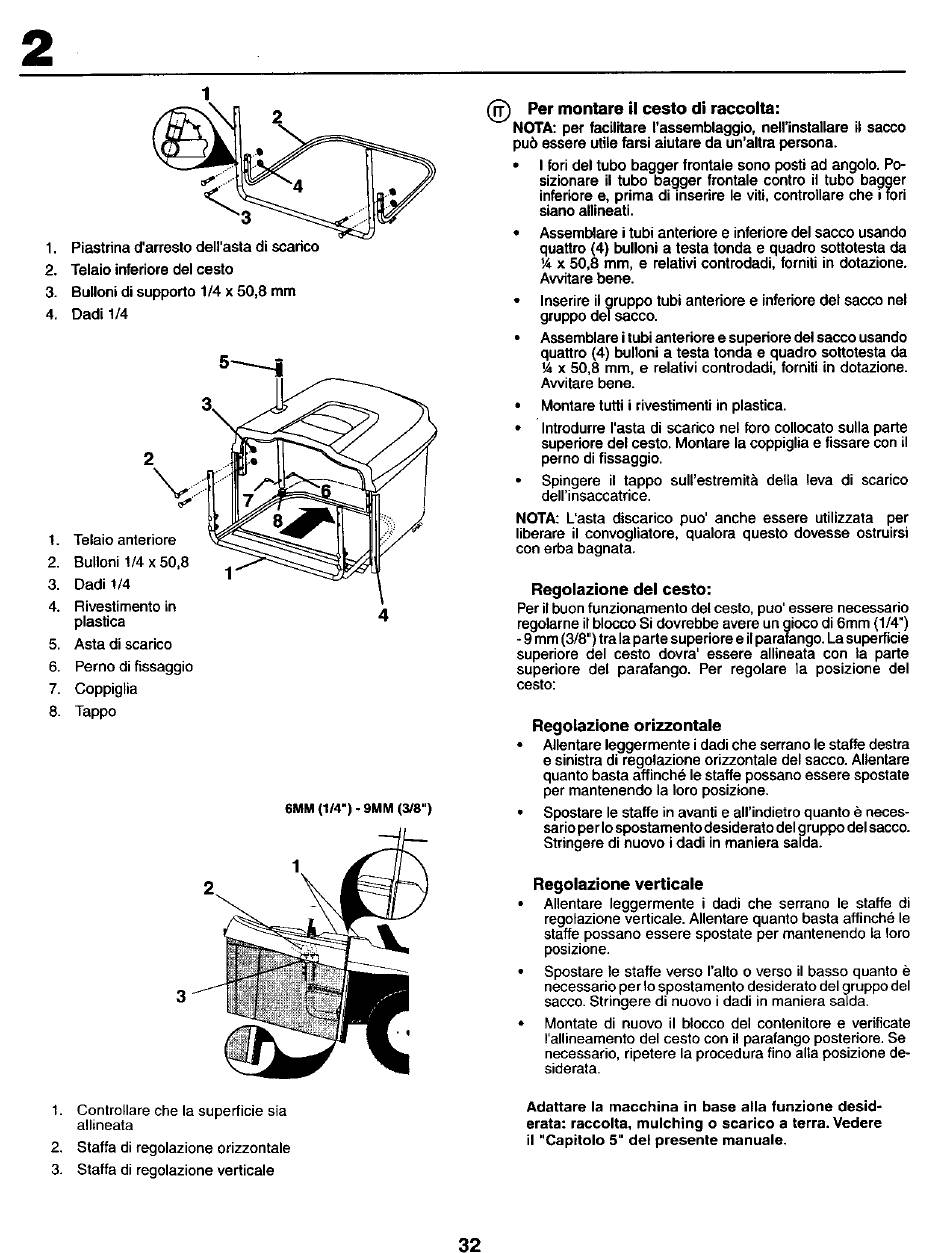

1. Piastrina d'arresto dell'asta di scarico
2. Telaio inferiore del cesto
3.
Bulloni di supporto 1/4 x 50,8 mm
4.
Dadi 1/4
t.
2.
3.
4.
5.
6.
7.
8.
2
.
._
,aioantsriore
I Y
Bulloni 1/4 x 50,8
1 ""_"_;_
Dadi !/4
Rivestimento in
plastica
Asta di scarico
Perno di fissaggio
Coppiglia
Tappo
6MM (114") - 9MM (3/8")
1
2
1. Controllare chela superficie sia
allineata
2.
Staffa di regolazione orizzontale
3. Staffa di regolazione verticale
Per montare
il cesto
di raccolta:
NOTA: per facilitare I'assemblaggio, nell'installare il sacco
pub essere utile farsi aiutare da un'altra persona.
•
I fori del tubo bagger frontale sono posti ad angolo, Po-
sizionare il tube bagger frontale centre il tube bagger
inferiore e, prima di inserire le viti, controllare che i fori
siano allineati.
Asseml_are i tubi anteriors e inferiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 ram, e relativi controdadi,
forniti in dotazione.
Awitare bene.
Inserire il gruppo tubi anteriore e inferiore del sacco nel
gruppo del sacco.
Assemblare i tubi anteriore e superiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
Awitare bene.
Montare tutti i rivestimenti in plastica.
Introdurre I'asta di scarico nel foro collocate sulla parts
superiore del cesto. Montare la coppiglia e fissare con il
perno di fissaggio.
Spingere il tappo sull'estremit& della leva di scarico
dell'insaccatrice.
NOTA: L'asta discarico
puo' anche essere utilizzata
per
liberare il convogliatore,
qualora questo dovesse ostruirsi
con erba bagnata.
Regolazione
del cesto:
Per ilbuen funzionamento del cesto, puo' essere necessario
regolarne ilblocco Si dovrebbe avere un gioco di 6mm (1/4")
- 9 mm (3/8") tra la parte superiore eil parafango. La superficie
superiore del cesto dovra' essere allineata con la perte
superiore del parafango. Per regolare la posizione del
cesto:
Regolazione
orizzontale
Allentare leggermente i dadi che serrano le staffe destra
e sinistra di regolazione orizzontale del sacco. AUentare
quanto basra affiochd le staffe possano essere spostate
per mantenendo
la Ioro posizione.
Spostare le staffe in avanti e all'indietro quanto e neces-
sario per Io spostamento desiderato del gruppo del sacco.
Stringers di nuovo i dadi in maniera salda.
Regolazione
verticale
Allentare
leggermente i dadi che serrano le staffs di
regolazione verticale. Allentare quanto basra affinch_ le
staffe possano essere spostate per mantenendo
la Ioro
posizione.
Spostare le staffe verso I'alto o verso il basso quanto @
necessario per Io spostamento desiderato del 9ruppo del
sacco. Stringers di nuovo i dadi in maniera salda.
Montate di nuovo il blocco del contenitore e vedficate
I'allineamento del cesto con il parafango posteriors. Se
necessario, ripetere la procedura fino alia posizione de-
siderata.
Adattare la macchina in base alia funzione desid-
erata: raccolta, mulching o scarico a terra. Vedere
il "Capitolo 5" del presente manuale.
32
