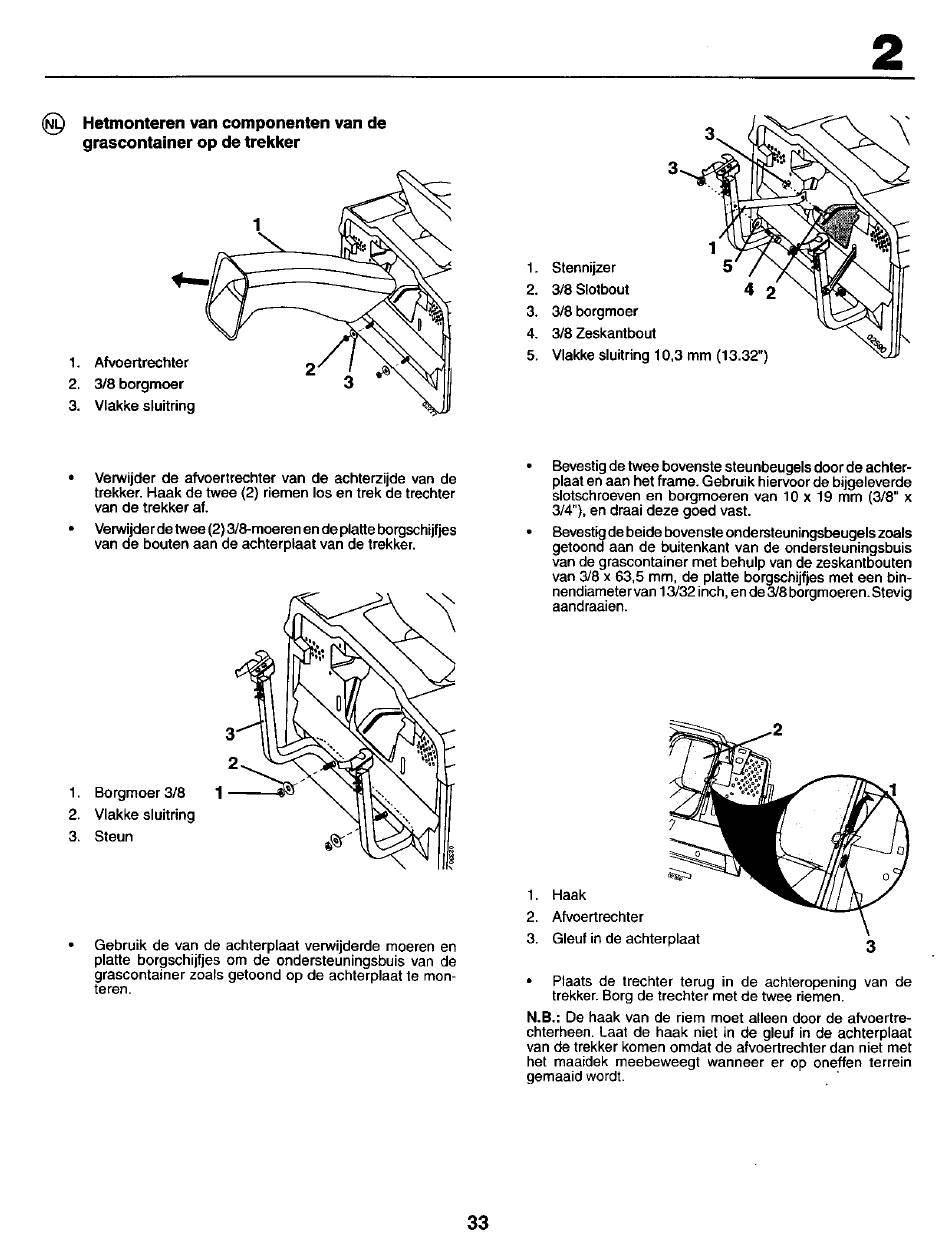

Hetmonteren
van componenten
van de
grascontainer
op de trekker
1. Afvoertrechter
2.
3/8 borgmoer
3.
Vlakke sluitring
%
1
1. Stennijzer
2. 3/8 Slotbout
4
3. 3/8 borgmoer
4. 3/8 Zeskantbout
5. Vlakke sluitring 10,3 mm (13.32")
Verwijder de afvoertrechter
van de achterzijde van de
trekker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.
Verwijder de twee (2) 3/8-moeren en de platte borgschijfjes
van de bouten aan de achterplaat van de trekker.
1. Borgmoer 3/8
1
2.
Vlakke sluitring
3.
Steun
Gebruik de van de achterplaat
verwijderde
moeren en
platte borgschijfjes
om de ondersteuningsbuis
van de
grascontainer
zoals getoond op de achterplaat
te mon-
teren.
Bevestig de twee bovenste steunbeugels door de achter-
plaat en aan het frame. Gebruik hiervoor de bijgeleverde
slotschroeven en borgmoeren van 10 x 19 mm (3/8" x
3/4"), en draai deze goed vast.
Bevestigde beide bovenste ondersteuningsbeugels zoals
getoond aan de buitenkant van de ondersteuningsbuis
van de grasoontainer met behulp van de zeskantbouten
van 3/8 x 63,5 ram, de platte borgschi fjes met een bin-
nend ametervan 13/32 inch, en de 3/8 borgmoeren. Stevig
aandraaien.
1. Haak
2. Afvoertrechter
3.
Gleuf in de achterplaat
Plaats de trechter terug in de achteropening
van de
trekker. Borg de trechter met de twee riemen.
N.B.: De haak van de riem moet alleen door de afvoertre-
chterheen. Laat de haak niet in de gleuf in de achterplaat
van de trekker komen omdat de afvoertrechter dan niet met
het maaidek meebeweegt
wanneer er op oneffen terrein
gemaaid wordt.
33
