NOT Verhalten

Anwendung
Eigenschaften
Beispiel

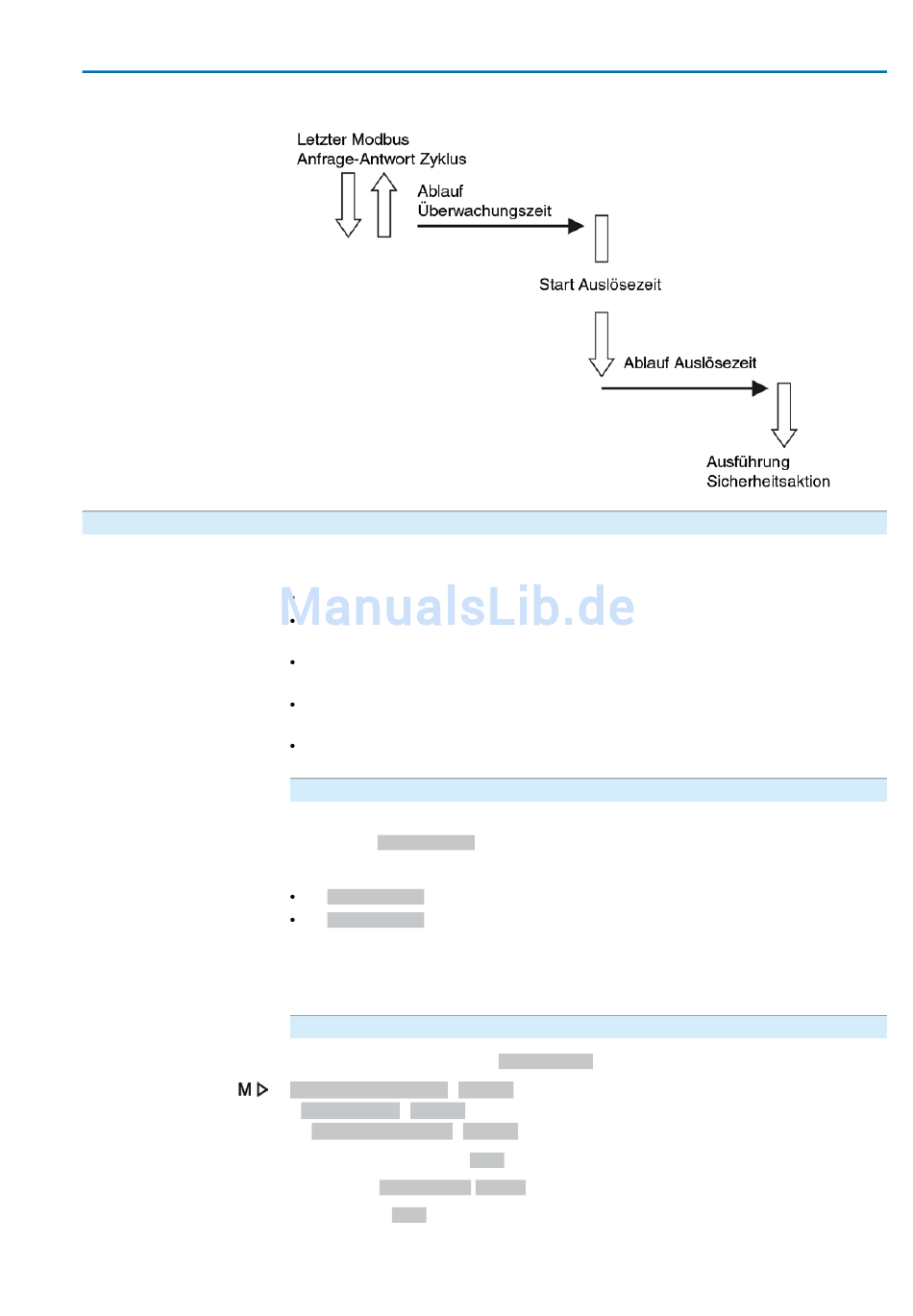

Bild 54: Zeitverhalten
Über das NOT Verhalten kann festgelegt werden, wie der Antrieb sich z.B. in einer
Notfallsituation verhält.
Die Funktion <NOT Verhalten> wird durch das Signal NOT ausgelöst.
Der Antrieb führt eine definierte NOT Aktion aus. Zum Beispiel fährt er in eine
vorgegebene NOT Position (z.B. Endlage AUF oder Endlage ZU).
Solange das Signal NOT anliegt, reagiert der Antrieb auf keine anderen Fahr-
befehle (das Signal NOT hat höchste Priorität).
Nach dem Auslösen des NOT Verhaltens müssen binäre Fahrbefehle (über
digitale Eingänge) ggf. erneut angelegt werden.
Analoge Fahrbefehle (z.B. 0/4 – 20 mA) oder Fahrbefehle über den Feldbus,
werden sofort wieder ausgeführt.
NOT Aktion über Feldbuskommando ausführen
Bei Ansteuerung über die Feldbusschnittstelle erfolgt der NOT Befehl über das
Kommando Feldbus NOT.
Schaltverhalten:
Feldbus NOT = 1 = NOT Aktion wird ausgelöst.
Feldbus NOT = 0 = Keine NOT Aktion.
Falls der NOT Befehl nicht über ein Feldbuskommando, sondern mit einem binären
Signal (z.B. + 24 V DC) über <Zusatzeingänge> oder über eine zusätzliche <parallele
Schnittstelle> übertragen werden soll, muss ein digitaler Eingang vorhanden und
konfiguriert sein
Konfiguration digitaler Eingang
Erforderlicher Benutzerlevel: Spezialist (4).
Gerätekonfiguration M0053
I/O Interface M0139
Digitale Eingänge M0116
Eingang DIN4 für Signal NOT verwenden:
Parameter: Signal DIN 4 M0118
Einstellwert: NOT (Schaltplanbezeichnung:
Sicherheitsfunktionen
NOT )
89
