Grundeinstellungen zur Inbetriebnahme

7. Grundeinstellungen zur Inbetriebnahme
Definition
7.1. Abschaltart für Endlagen
Funktion
7.1.1.

Abschaltart einstellen

38
Die Grundeinstellungen Abschaltart, Drehmoment und Wegschaltung sind für eine
sichere Inbetriebnahme der AUMATIC mit dem Stellantrieb erforderlich.
Grundeinstellungen zur Anzeige wie z.B. Datum und Uhrzeit oder Anzeigeformate
können bei Bedarf geändert werden.
Wahl der Abschaltart (nach Vorgabe durch Armaturenhersteller):
- wegabhängiges Abschalten in der Endlage
- drehmomentabhängiges Abschalten in der Endlage
Für Endlagen AUF und ZU ist separat einstellbar:
Wegabhängiges Abschalten
Die Steuerung schaltet den Antrieb an den über die Wegschaltung eingestellten
Endlagenpositionen (AUF/ZU) ab.
Bei Abschaltung in den Endlagen über die Wegschaltung muss der Nachlauf des
Antriebs berücksichtigt werden. Der Nachlauf [1] ist der Weg der zurückgelegt wird,
vom Zeitpunkt der Abschaltung bis zum Stillstand. Der Nachlauf ist abhängig von
der Schwungmasse des Antriebs und der Armatur und der Abschaltverzögerung der
Steuerung.

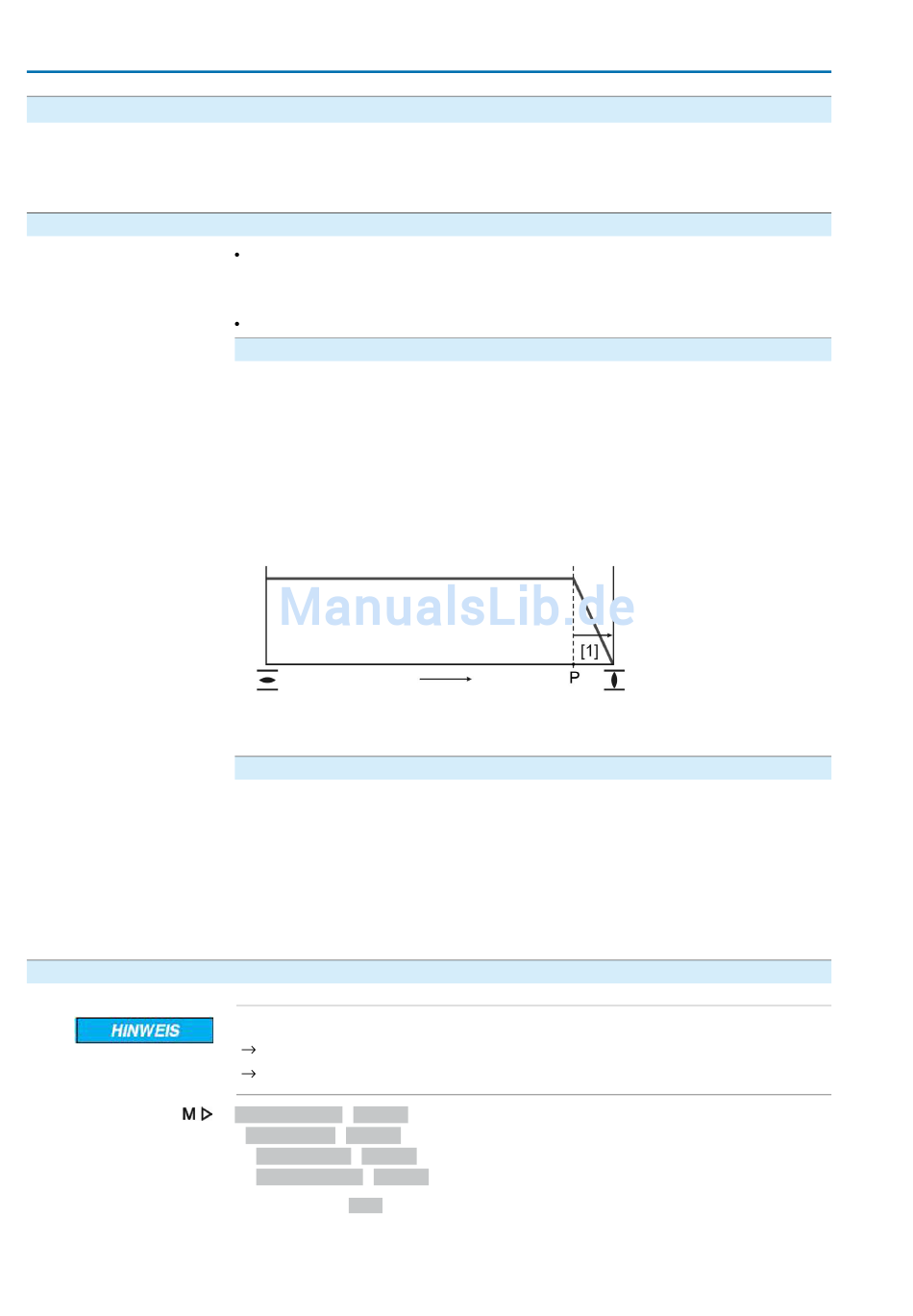

Bild 35: wegabhängiges Abschalten
P Abschaltposition
[1] Nachlauf
Drehmomentabhängiges Abschalten
Die Steuerung schaltet den Antrieb in den Endlagen über die Drehmomentschaltung
ab.
Dazu muss die Drehmomentschaltung auf das vom Armaturenhersteller angegebene
Abschaltmoment eingestellt sein. Beim Erreichen der Endlage erhöht sich das
Drehmoment im Sitz der Armatur. Ist das eingestellte Abschaltmoment erreicht,
schaltet die Steuerung den Antrieb ab.
In dieser Einstellung dient die Wegschaltung zur Signalisierung und muss so
eingestellt sein, dass sie vor Erreichen der Endlage auslöst.
Schäden an der Armatur durch falsche Einstellung!
Abschaltart muss auf die Armatur abgestimmt sein.
Einstellung nur mit Zustimmung des Armaturen-Herstellers ändern.
Einstellungen M0041
Abschaltart M0012
Endlage ZU M0086
Endlage AUF M0087
Standardwert: Weg
