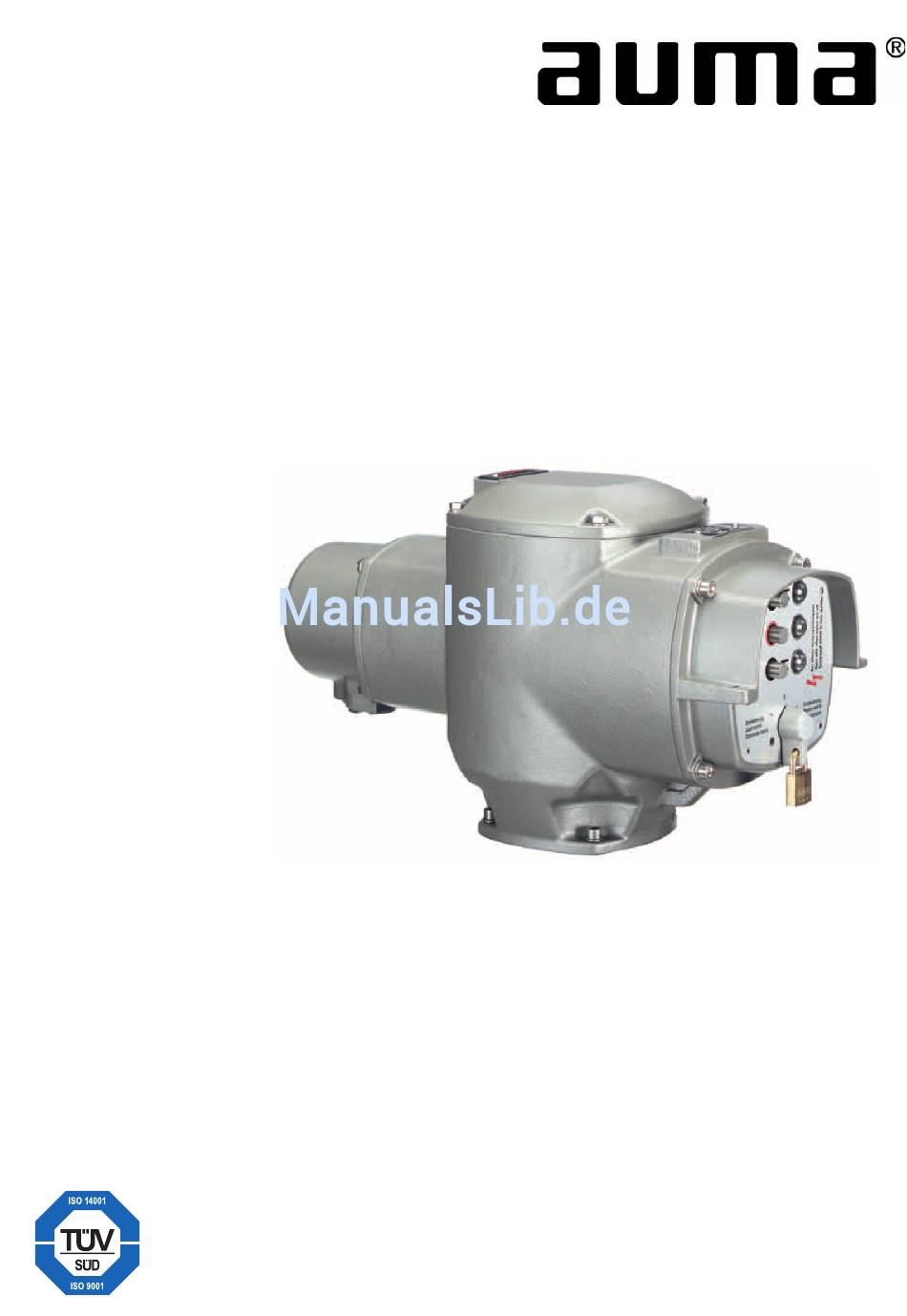

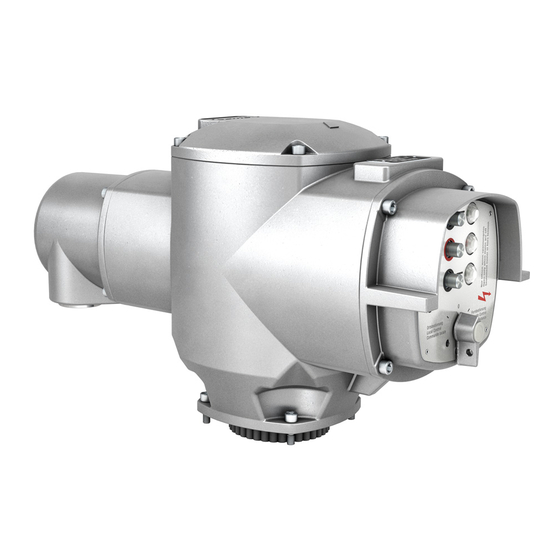

- Seite 1 Stellantriebs-Steuerung AUMA MATIC AM 01.1/ AM 02.1 AMExB 01.1/ AMExC 01.1 Profibus DP Kurzanleitung Busanschluss Zertifikat-Registrier-Nr. 12 100/104 4269...
-
Seite 2: Inhaltsverzeichnis
SA(R) 07.1 – SA(R) 16.1 und SA(R)ExC 07.1 – SA(R)ExC 16.1 und für Schwenkantriebe der Typenreihen SG(R) 05.1 – SG(R) 12.1 und SGExC 05.1 – SGExC 12.1 zusammengebaut mit der Steuerung AUMA MATIC AM 01.1/ AM 02.1 bzw. AMExB 01.1 und AMExC 01.1 und Profibus DP Schnittstelle. Inhaltsverzeichnis... -
Seite 3: Sicherheitshinweise
Kurzanleitung Busanschluss Profibus DP Sicherheitshinweise Anwendungsbereich AUMA Stellantriebe sind für die Betätigung von Industriearmaturen, wie z. B. Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen erfordern Rücksprache mit dem Werk. Bei nicht bestimmungsgemäßem Einsatz und eventuell hieraus resultierenden Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. -
Seite 4: Elektroanschluss
Internet (www.auma.com) heruntergeladen werden. Zum Schutz gegen direkte Berührung der Kontakte und gegen Umweltein- flüsse bei abgenommenem Elektroanschluss ist ein spezieller Halterahmen (Bild A-2) erhältlich. Halterahmen Tabelle 1: Technische Daten AUMA Rundsteckverbinder für Busanschluss Technische Kennwerte Leistungsklemmen Schutzleiter Steuerkontakte Kontaktzahlen max. -
Seite 5: Busanschluss (Standard)
AMExC) siehe Seite 8 bzw. Seite 10. Bei Ausführung mit LWL (Lichtwellenleiter) siehe separate Betriebsanlei- tungen “AUMA MATIC AM 01.1/ AM 02.1 LWL-Anschluss”. Buskabel anschließen. Siehe Bilder B-1 und B-2. Mit den Schaltern (S1) und (S2) werden die Abschlusswiderstände für Kanal 1 und Kanal 2 (Option) zugeschaltet. -
Seite 6: Deckel Aufsetzen
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Profibus DP Kurzanleitung Busanschluss Bild B-3: Anschluss-Platine (für Überspannungsschutz) Busabschluss Busabschluss Kanal 2 Kanal 1 Bild B-4: Anschluss bei Überspannungsschutz vom vorherigen / zum nächsten Profibus DP Gerät Kanal 1 Tabelle 3: Zuordnung der Profibus-Leitung... -
Seite 7: Stellungsferngeber
Für den Anschluss von Stellungsferngebern (Potentiometer, RWG) müssen abgeschirmte Leitungen verwendet werden. AUMA MATIC auf Wandhalter Die AUMA MATIC kann auch abgesetzt vom Antrieb auf einen Wandhalter montiert werden. Bild B-5: AM auf Wandhalter Für die Verbindung zwischen Antrieb und AUMA MATIC auf Wandhalter geeignete, flexible und geschirmte Verbindungsleitungen verwenden. -
Seite 8: Netz- Und Busanschluss Bei Ex-Ausführung Mit Steckverbinder/ Klemmenplatte (Kp)
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Profibus DP Kurzanleitung Busanschluss Netz- und Busanschluss bei Ex-Ausführung mit Steckverbinder/ Klemmenplatte (KP) Bei Arbeiten im Ex-Bereich die Europäischen Normen EN 60079-14 „Elektrische Anlagen in explosionsgefährdeten Bereichen” und EN 60079-17 „Prüfung und Instandhaltung elektrischer Anlagen in explosionsgefährdeten Bereichen”... - Seite 9 Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Kurzanleitung Busanschluss Profibus DP Bild C-4: Busanschluss für Kanal 1 (Standard) Nach Antrieb folgt weiterer Teilnehmer vom vorherigen zum nächsten Profibus DP Gerät Profibus DP Gerät Kanal 1 Kanal 1 Antrieb ist letzter Busteilnehmer Tabelle 4: Technische Daten Ex-Steckverbinder mit Klemmenplatte für explosionsgeschützte Antriebe...
-
Seite 10: Netz- Und Busanschluss Bei Ex-Ausführung Mit Steckbarem Klemmenanschluss (Kes)
Der Busanschluss erfolgt hier über Klemmen (Bild D-1). Der Anschlussraum Bild D-1: steckbarer ist in der Schutzart „EEx e” (erhöhte Sicherheit) ausgeführt. Die Steuerung Klemmenanschluss AUMA MATIC (Zündschutzart EEx d) bleibt dabei geschlossen. Schrauben (1) lösen (Bild D-1) und Klemmendeckel abnehmen. Klemmen Kabelverschraubungen mit „EEx e”-Zulassung und pas- deckel send zu Anschlussleitungen einsetzen. -
Seite 11: Redundanter Busanschluss
Kurzanleitung Busanschluss Profibus DP Redundanter Busanschluss AUMA Profibus DP Geräte können mit einem zweiten (redundanten) Profi- buskabel angeschlossen werden. Fällt der Bus an Kanal 1 aus, z. B. durch Kabelbruch, schaltet der Slave automatisch auf Kanal 2 um. Diese Leitungsredundanz ist nur nach vorherigem Integra- tionstest mit der gewünschten Leittechnik einzusetzen! -
Seite 12: 3.10 Buskabel
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Profibus DP Kurzanleitung Busanschluss 3.10 Buskabel Es dürfen nur Leitungen für die Profibus DP Verkabelung verwendet werden, die der Norm DIN 19245 bzw. EN 50170-2, Leitungstyp A entspre- chen. Es können maximal 32 Profibus-Geräte an einem Segment angeschlossen werden. -
Seite 13: 3.11 Profibus Dp Adresse Einstellen
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Kurzanleitung Busanschluss Profibus DP 3.11 Profibus DP Adresse einstellen Die Busadresse wird auf der Profibus DP Schnittstellen-Platine eingestellt. Schrauben lösen und Deckel entfernen (Bild F-1) Bild F-1 Schrauben Profibus DP Schnitt- stellen-Platine Mit den Drehschaltern S2 und S3 (Bild F-2) die gewünschte Busadresse einstellen. -
Seite 14: Beschreibung Profibus Dp-Schnittstelle
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Profibus DP Kurzanleitung Busanschluss Beschreibung Profibus DP-Schnittstelle Bild G: Profibus DP-Schnittstellen-Platine S1.2 Drehschalter S3 Drehschalter S2 S1.1 X8 PROFIBUS X11 AI ¾ X10 AI Tabelle 6: Standardeinstellung der Profibus DP Schnittstellen-Platine S1.1 S1.2 AI 3... -
Seite 15: Belegung Der Kundeneingänge Der Profibus Dp-Schnittstelle (Option)
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Kurzanleitung Busanschluss Profibus DP Belegung der Kundeneingänge der Profibus DP-Schnittstelle (Option) X7 Reserve Dieser Stecker stellt Pins für 4 digitale Kunden-Eingänge zur Verfügung. Tabelle 7: digitale Eingänge Beschreibung R1: digitaler Eingang 1 R2: digitaler Eingang 2... -
Seite 16: Belegung Profibus Dp Anschluss
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Profibus DP Kurzanleitung Busanschluss Belegung Profibus DP Anschluss X8 PROFIBUS Auf diesem Stecker liegen die Bussignale und die potentialgetrennte Span- nungsversorgung für den Busabschluss, sowie die auf der Profibus DP-Platine befindlichen Busabschlusswiderstände. Tabelle 10: Belegung Stecker X8... -
Seite 17: Überprüfung/ Einstellung Der Schalter Auf Der Logik-Platine
Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Kurzanleitung Busanschluss Profibus DP Überprüfung/ Einstellung der Schalter auf der Logik-Platine Die Einstellungen auf der Logik-Platine erfolgen bereits werkseitig nach Bestellangaben. Die Logik-Platine befindet sich unter der Profibus DP-Platine Bild H: Logik-Platine S3-2: Abschaltung in Endlage AUF. -
Seite 18: Anhang A Literaturhinweise
Tel 0721 / 96 58 590 Fax 0721 / 96 58 589 Http:// www.profibus.com Anhang B Anschluss des Leitungsschirms bei AUMA MATIC AMExB/ AMExC 01.1 Der Schirm der Feldbusleitung sollte großflächig mit entsprechenden Verschraubungen verbunden werden. Empfohlene Verschraubung z.B. WAZU-EMV/EX von Fa. Hugro (siehe... - Seite 19 Stellantriebs-Steuerung AUMA MATIC AM/ AMExB/ AMExC Kurzanleitung Busanschluss Profibus DP Stichwortverzeichnis Abschaltung 14,17 Halterahmen Sammelstörmeldung Abschirmung (Buskabel) Schleifenwiderstand Abschlusswiderstände Selbsthaltung Kabeltyp Aderdurchmesser (Buskabel) Sicherheitshinweise Aderquerschnitt (Buskabel) Steckverbinder 8 - 9 Anschluss-Platine Stellungsgeber RWG Leitungskapazität Literatur Blinkgeber Technische Daten Busanschluss Tipp-Betrieb...
- Seite 20 D - 73747 Ostfildern +49 (0)711 / 34803 0 +49 (0)7631/809-0 +49 (0)7631/809 1250 +49 (0)711 / 34803 34 Zertifikat-Registrier-Nr. 12 100/104 4269 riester@auma.com riester@wof.auma.com www.auma.com www.auma.com Detailierte Informationen zu den AUMA Produkten finden Sie im Internet unter: Y000.423/001/de/1.09 www.auma.com...
