Einstellungen
Alternative Menüpunkte bei isoHR185D-925
8.2 (1.4) Start Alarm (bei isoHR1685D-925)
•Start Alarm EIN Gerätestart mit Alarmmeldung und einem Messwert von 0 k
•Start Alarm AUS
Gerätestart ohne Alarmmeldung und einem Messwert von
8.2 (1.5) Netzfrequenz < / = 460 Hz (bei isoHR1685D-925)
•<= 460 Hz Die Netzfrequenz wird auf max. 460 Hz parametriert.
•> 460 Hz Die Netzfrequenz wird auf mehr als 460 Hz parametriert.
8.2 (1.6) Eingänge
Das ISOMETER® stellt insgesamt 2 digitale Eingänge (I1, I2) zur Verfügung, die Sie frei
parametrieren können.
8.2

(1.6.1) Digital 1

Der digitale Eingang kann mit den folgenden Parametern eingestellt werden:
8.2 (1.6.1.1) Modus
Der Betriebsmodus des digitalen Eingangs kann mit folgenden Werte eingestellt werden:

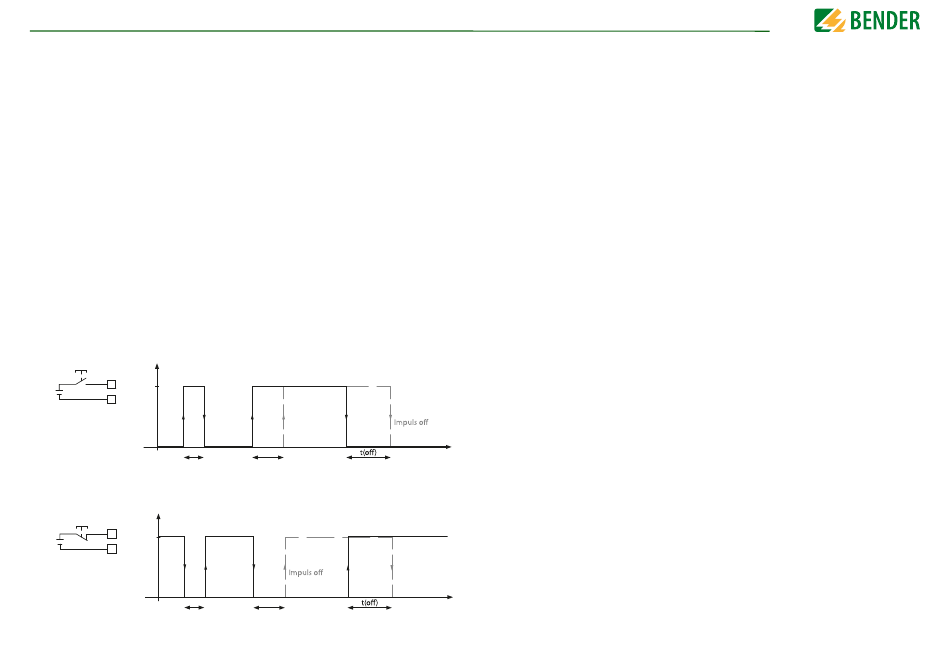

Ein Ereignis wird ausgeführt, wenn der digitale Eingang einen Flanken-
High-aktiv
wechsel von low nach high erfährt.
Reaktionszeit t(on) / t(off) nach einem Einschaltsignal.
1
+
I1/I2
+
24 V
-
- I1/I2
0
< t(on)
Low-aktiv Ein Ereignis wird ausgeführt, wenn der digitale Eingang einen Flanken-
wechsel von high nach low erfährt.
Reaktionszeit t(on) / t(off) nach einem Abschaltsignal.
1
+ I1/I2
+
24 V
-
- I1/I2
0
< t(on)
30
Ω
∞
kOhm
Reaktion Reaktion
Impuls on
t(on)
t
Reaktion Reaktion
Impuls on
t(on)
t
Einstellungen
8.2 (1.6.1.2) t(on)
Die Reaktionszeit t(on) nach einem Einschaltsignal können Sie von 100 Millisekunden bis
5 Minuten einstellen.
8.2 (1.6.1.3) t(off)
Die Reaktionszeit t(off) nach einem Ausschaltsignal können Sie von 100 Millisekunden bis
5 Minuten einstellen.
8.2

(1.6.1.4) Funktion

Die Funktion der digitalen Eingänge des ISOMETER®s können Sie unterschiedlich
parametrieren:
Digitaleingang ohne Funktion
•aus
Selbsttest des Gerätes
•TEST
Zurücksetzen von Fehler- und Alarmmeldungen
•RESET
Das Gerät führt KEINE Messung des Isolationswiderstandes
•Gerät deaktivieren
durch, auf dem Display erscheint die Meldung
inaktiv
Das Gerät koppelt sich über interne Netztrennschalter selbst-
ständig von dem zu überwachenden Netz ab.
•Initiale Messung starten Start einer neuen Messung.
Alle aufgenommenen Messwerte werden verworfen
Die Isolationsfehlersuche wird gestartet.
•Isolationsfehlersuche
(nur isoxx1685DP) Dazu muss der Digitaleingang aktiv sein.
8.2

(1.6.2) Digital 2

Siehe "8.2 (1.6.1) Digital 1".
Gerät
. Das IT-System wird NICHT überwacht!
