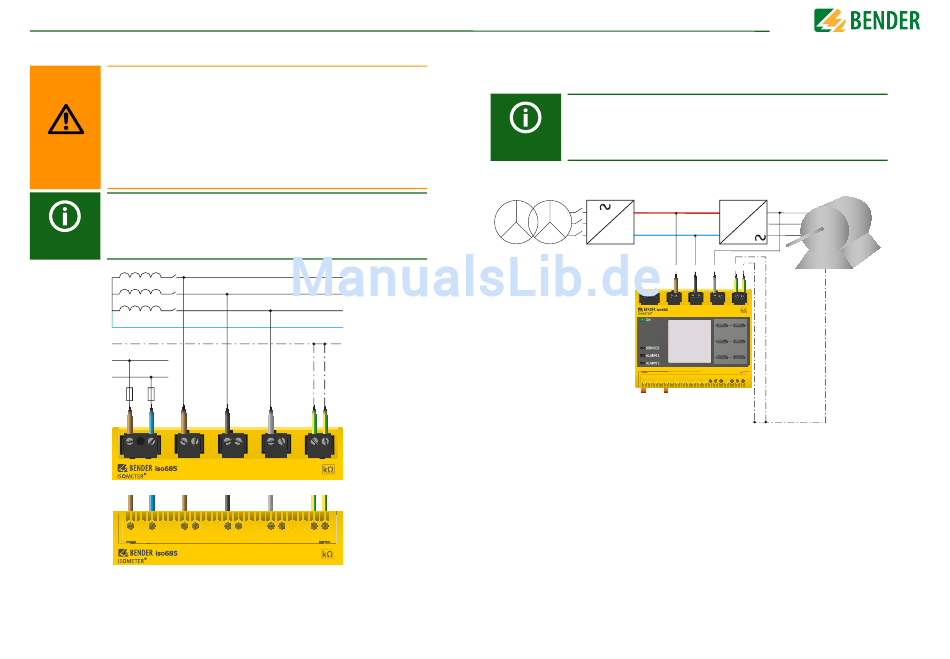

6.2 Anschluss an ein 3(N)AC-Netz/Netzform 3AC

Gefahr von Verletzungen, Bränden und Sachschäden durch
Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinricht-
ungen zum Schutz bei Kurzschluss für die Ankopplung der Klem-
men L1/+, L2 und L3/- an das zu überwachende IT-System
WARNUNG
verzichten, wenn die Leitung oder das Kabel so ausgeführt ist, dass
die Gefahr eines Kurzschlusses auf ein Mindestmaß beschränkt ist.
Achten Sie auf kurz- und erdschlussfeste Verlegung.
Das ISOMETER® darf nur zur Überwachung von spannungslosen
Systemen eingesetzt werden. Das Gerät muss über den Digitalein-
gang deaktiviert werden, bevor die Netzspannung zugeschaltet
wird.
U
n
U
S
6A
Klemmenabdeckung anbringen und sicher einrasten
18
Anschluss
6.3 Anschluss an einen Frequenzumrichter zur Überwachung im
abgeschalteten Zustand (Offline)
L1
L2
L3
N
PE
Das ISOMETER® darf nur zur Überwachung von spannungslosen
Systemen eingesetzt werden. Das Gerät muss über den Digitalein-
gang deaktiviert werden, bevor die Netzspannung zugeschaltet
wird.
=
3
DC+
DC-
3
=
L1/+ L2 L3/- KE E
L1/+ L2 L3/- KE E
IT System
OK OK
230 kΩ 230 kΩ
R(an) 40kΩ/10kΩ
isoNAV685-D-B_D00264_03_M_XXDE/06.2017
AC
M
PE
