4

Schnittstellen

A

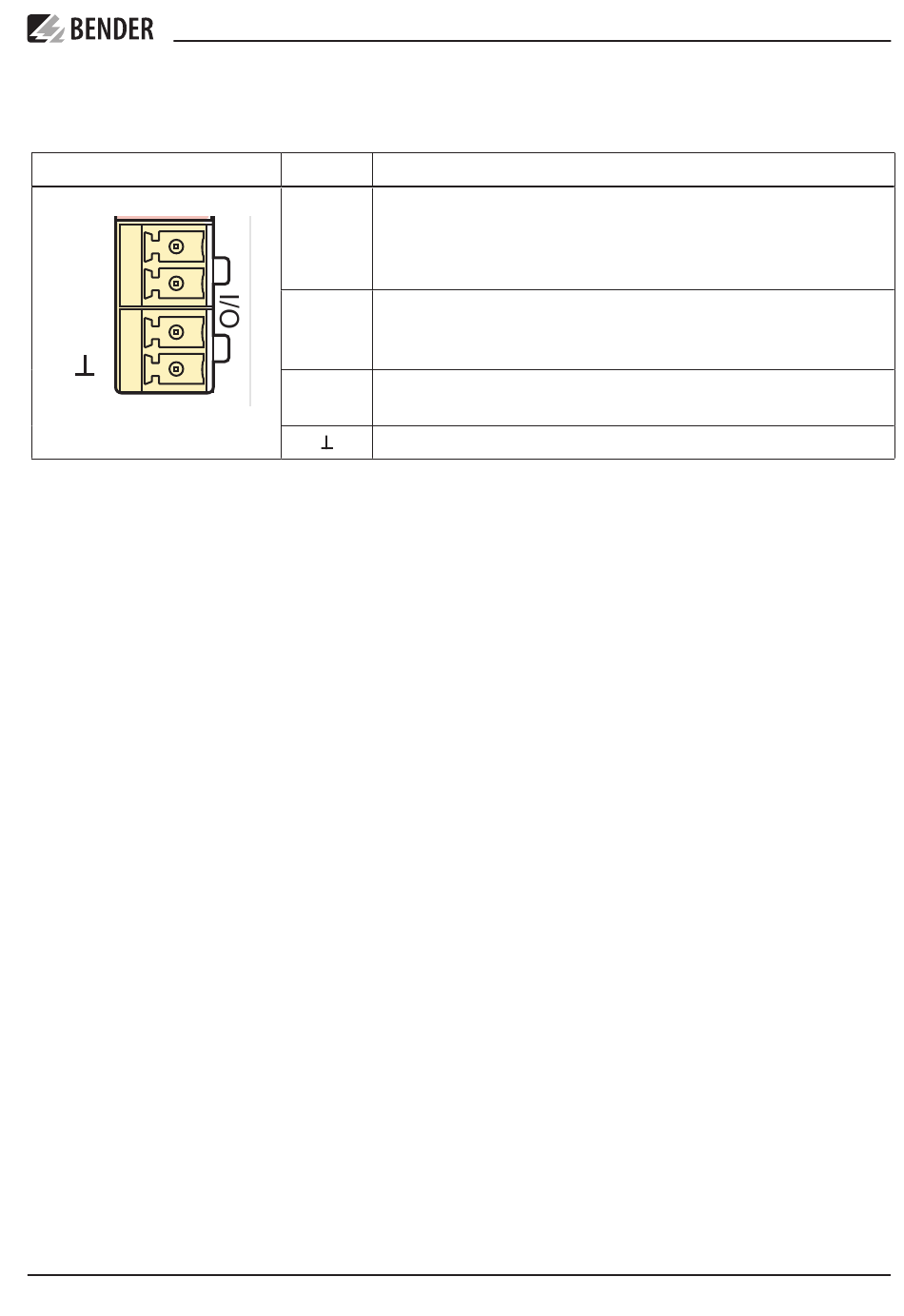

4.1 Digitale Ein- und Ausgänge (Überblick)
B
ON
M+
Q
I
i
Ein ausgegebenes Signal sollte im Rahmen der Inbetriebnahme über einen alternativen
Weg (beispielsweise Modbus-Schnittstelle oder Verhalten eines anderen Ausgangs) veri-
fiziert werden.
Generell wird bei der Verwendung der analogen/digitalen Ausgänge eine redundante
Überwachung (beispielsweise mithilfe der Schnittstelle oder eines weiteren Ausgangs)
empfohlen.
Element Erläuterung
Multifunktionaler Ausgang
• Digitalausgang: Gerätezustände signalisieren
M+
• Analoger Spannungs- oder Stromausgang: Zum direkten Anschluss analoger Instrumen-
te zur Auswertung und Anzeige von Messwerten.
Digitaler Ein-/Ausgang
• Eingang: Test und/oder Reset ausführen
Q
• Ausgang: Gerätezustände signalisieren
Digitaleingang
I
Test und/oder Reset ausführen, konfigurierbar mit Low active und High active.
Anschluss Masse
LINETRAXX® SmartDetect RCMS410
RCMS410_D00424_00_M_XXDE / 09.2022 19
