RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 6

I
E -
ALIMENTAZIONE MASTER Wi-Fi OS
Dopo avere eseguito tutti i collegamenti, alimentare il quadro di comando con MASTER
Wi-Fi OS.
Il led giallo DL6 si deve accendere e il buzzer deve emettere un suono per segnalare la
corretta alimentazione.
F -
IDENTIFICAZIONE DELLE SICUREZZE
ATTENZIONE: PRIMA DI ESEGUIRE L'IDENTIFICAZIONE DELLE SICUREZZE,
VERIFICARE SE IL QUADRO DI COMANDO È PREDISPOSTO PER UNO O DUE INGRESSI

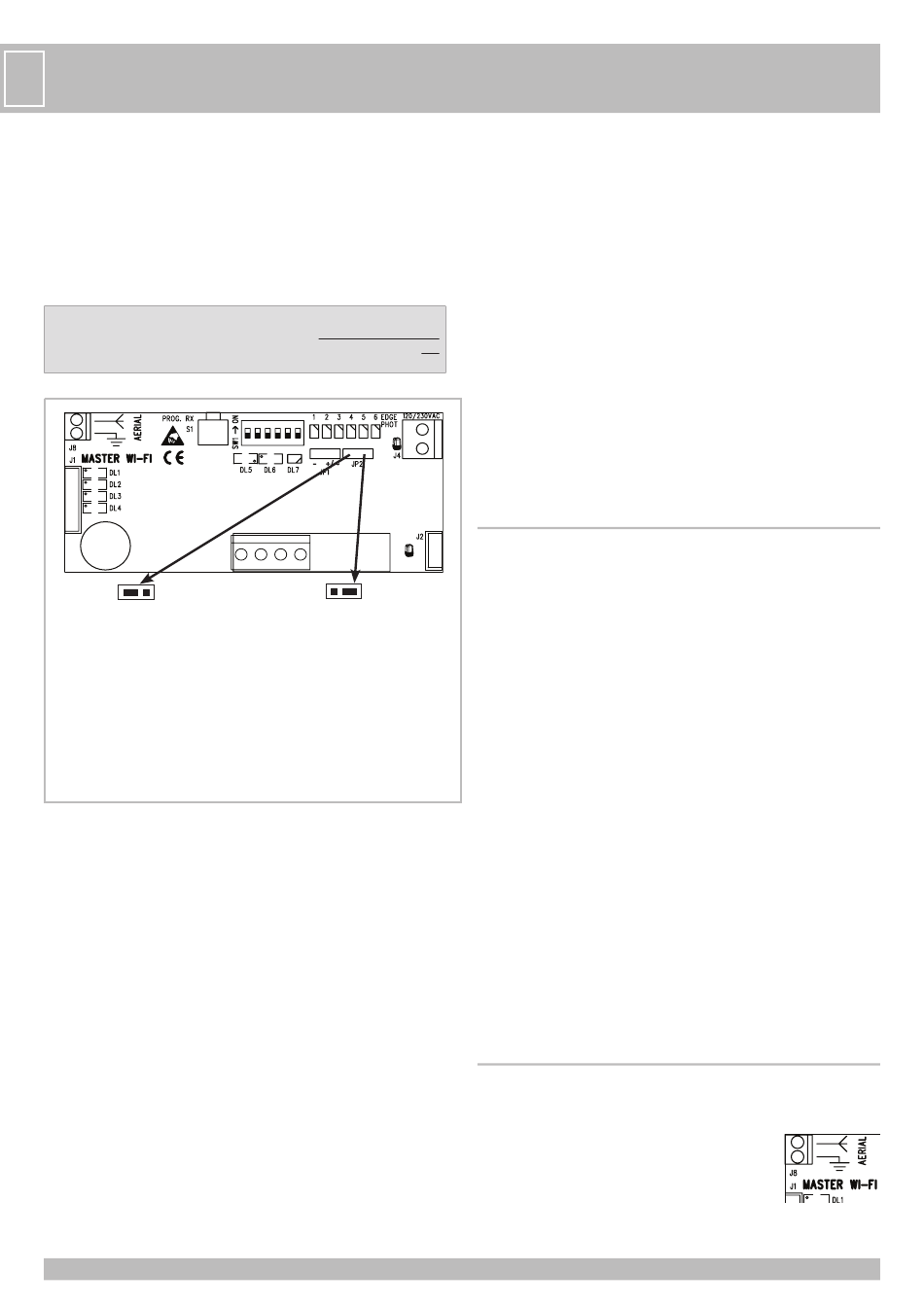

DI COLLEGAMENTO COSTE. ESEGUIRE QUINDI IL SETTAGGIO DEL PONTICELLO JP2
IN BASE AL NUMERO DI INGRESSI PER COLLEGAMENTO COSTE (Fig. 1).
Ogni sicurezza Wi-Fi deve essere OBBLIGATORIAMENTE identificata mettendo su ON un
JP2 SX
PER QUADRO DI COMANDO CON DUE
INGRESSI SEPARATI PER LE COSTE
CON INTERVENTO IN APERTURA E IN
CHIUSURA
3 coste disponibili per ognuno dei 2
ingressi del quadro di comando.
EDGE 1 = filo giallo - coste in apertura
(LED EDGE/PHOT disponibili da 1 a 3),
MICROINTERRUTTORI 1-3
EDGE 2 = filo verde - coste in chiusura
(LED EDGE/PHOT disponibili da 4 a 6),
MICROINTERRUTTORI 4-6
solo microinterruttore dei 6 presenti sul suo circuito (diverso per ognuna delle 6 sicurezze).
Ovviamente una coppia di fotocellule è considerata una sicurezza e quindi dovrà avere
ricevitore e trasmettitore con lo stesso DIP su ON.
IDENTIFICARE LE SICUREZZE CON IL NUMERO DEL MICRO-INTERRUTTORE
ATTIVATO APPLICANDO L'ADESIVO NUMERATO IN DOTAZIONE ALL'ESTERNO DI OGNI
CONTENITORE.
L'adesivo serve per identificare velocemente la sicurezza che necessita di manutenzione.
Nota: Ogni sicurezza viene fornita con i microinterruttori in posizione OFF
per evitare che le batterie si scarichino quando non viene utilizzata (se inserite).
Inserire le batterie nelle sicurezze Wi-Fi.
G -
MEMORIZZAZIONE DELLE SICUREZZE
Dopo avere eseguito l'identificazione delle sicurezze, ed averle alimentate tramite le batterie,
su MASTER Wi-Fi OS posizionare in ON i microinterruttori contrassegnati dagli stessi
numeri di quelli delle sicurezze per attivare le sicurezze da memorizzare.
Per eseguire la memorizzazione seguire la seguente procedura:
- Premere il tasto PROG RX che si trova su MASTER Wi-Fi OS => il led
bicolore EDGE PHOT 1 si accende rosso lampeggiando per 1 minuto (tempo utile per
eseguire la memorizzazione).
- Premere il tasto PROG TX sulla sicurezza con microinterruttore 1 su ON => su
MASTER Wi-Fi OS il led bicolore EDGE PHOT 1 da rosso lampeggiante diventa verde e un
tono di buzzer segnala la corretta memorizzazione della sicurezza, subito dopo si accende
lampeggiante rosso il led bicolore EDGE PHOT 2.
- Se non vengono memorizzate altre sicurezze lasciare trascorrere un minuto ed il led
bicolore EDGE PHOT 2 si spegnerà oppure premere il tasto PROG. RX per 4 volte per
12/24V ac/dc
JP2 DX
PER QUADRO DI COMANDO CON UN
SOLO INGRESSO COSTA
EDGE 1 = filo giallo - coste in apertura
ed in chiusura (LED EDGE/PHOT
disponibili da 1 a 6)
terminare la procedura di memorizzazione => tutti i led bicolore EDGE PHOT devono
risultare spenti.
PER MEMORIZZARE ALTRE SICUREZZE
- Dopo avere memorizzato la prima sicurezza, automaticamente il led
bicolore EDGE PHOT 2 si accende di colore rosso lampeggiando per 1 minuto (tempo utile
per eseguire la memorizzazione).
- Premere il tasto PROG. TX sulla sicurezza con microinterruttore 2 su ON => su
MASTER Wi-Fi OS il led bicolore EDGE PHOT 2 da rosso lampeggiante diventa verde
lampeggiante e un suono del buzzer segnala la corretta memorizzazione della sicurezza.
- Eseguire la stessa procedura per eventuali altre sicurezze (fino ad un
massimo di 6).
AGGIUNTA DI ALTRE SICUREZZE (MAX 6 TOTALI)
Se dopo l'installazione si decide di applicare altre sicurezze (FOTOCELLULE O COSTE) per
aumentare lo stato di sicurezza della porta, si consiglia di:
- Togliere tensione alla porta.
- Fissare la sicurezza nella posizione desiderata e identificarla spostandone il microinterruttore
interno.
- Identificare il dispositivo installato con l'adesivo numerato corrispondente (vedi paragrafo
F - IDENTIFICAZIONE DELLE SICUREZZE Wi-Fi).
- Su MASTER Wi-Fi OS mettere su ON il microinterruttore corrispondente a quello della
sicurezza appena aggiunta.
- Dare tensione alla porta.
- Eseguire la procedura di memorizzazione delle sicurezze come indicato in precedenza.
VERIFICA DEL CORRETTO FUNZIONAMENTO DELLE FOTOCELLULE NOVA Wi-Fi E
VERTIGO Wi-Fi
- Verificare che il microinterruttore selezionato sul trasmettitore TX NOVA Wi-Fi sia il
medesimo selezionato sul ricevitore RX NOVA Wi-Fi (esempio 1 ON).
- Il corretto funzionamento del TX NOVA Wi-Fi è visualizzato dal led verde che si accende
per 10 secondi.
- Premere e rilasciare il pulsante S3 "PROG. TX" sul ricevitore NOVA Wi-Fi (si attiva un
tempo di 3 minuti per poter eseguire l'allineamento). Se le fotocellule sono già allineate il
led rosso si accende fisso. Se il led rosso è spento o lampeggiante eseguire l'allineamento
fino a quando rimane acceso fisso.
- Dopo l'allineamento verificare che interponendo un ostacolo il led rosso si spenga e
contemporaneamente il led bicolore EDGE PHOT associato, durante la memorizzazione, si
accenda di colore verde per la durata dell'interposizione su MASTER Wi-Fi OS.
- Sulla scheda MASTER Wi-Fi OS anche il led DL3 si deve spegnere indicando l'avvenuto
corretto scambio del contatto dedicato all'ingresso PHOT sul quadro di comando.
- Ripetere la verifica sulle altre fotocellule NOVA Wi-Fi installate.
1
- Eseguire una verifica funzionale di tutte le fotocellule installate attivando la movimentazione
dell'automazione e controllando che interponendo un ostacolo l'automazione si fermi/
inverta se in chiusura, oppure si fermi/continui ad aprire se in apertura.
VERIFICA DEL CORRETTO FUNZIONAMENTO DELLE COSTE TOUCH Wi-Fi
Dopo aver eseguito la corretta taratura della costa TOUCH Wi-Fi:
- Premere il contatto di una costa TOUCH Wi-Fi (esempio la sicurezza numero 3).
- Verificare che su MASTER Wi-Fi OS il corrispondente led EDGE PHOT 3
esegua un lampeggio di colore verde e che il rispettivo led DL2 si spenga momentaneamente
e poi si riaccenda.
ATTENZIONE: dopo avere ricevuto il primo segnale, altri segnali vengono ignorati per 2
secondi. Se un segnale arriva durante questi 2 secondi si avrà solo una segnalazione visiva
del led EDGE PHOT 3 che diventerà verde.
- Ripetere la verifica dell'attivazione led su MASTER Wi-Fi OS premendo le altre coste TOUCH
Wi-Fi installate.
- Eseguire un controllo finale di tutte le coste installate attivando la movimentazione
dell'automazione e controllando che all'impatto con la costa l'automazione fermi/inverta
il movimento.
ANTENNA 868MHz
Per comunicare con le sicurezze Wi-Fi a 868MHz MASTER Wi-Fi OS è dotato di un pezzo
di filo elettrico che funge da antenna collegato al morsetto J8. Se si rende necessario
migliorare il segnale radio (per esempio, con MASTER Wi-Fi
OS inserito nei motori SUPER o MASTER Wi-Fi OS installato in
un contenitore metallico), collegare l'antenna 868,3 MHz (cod.
ACG5451) al morsetto J8 rispettando il collegamento del filo
centrale e della massa, e posizionarla in modo che sia "in vista"
di tutte le sicurezze.
6
