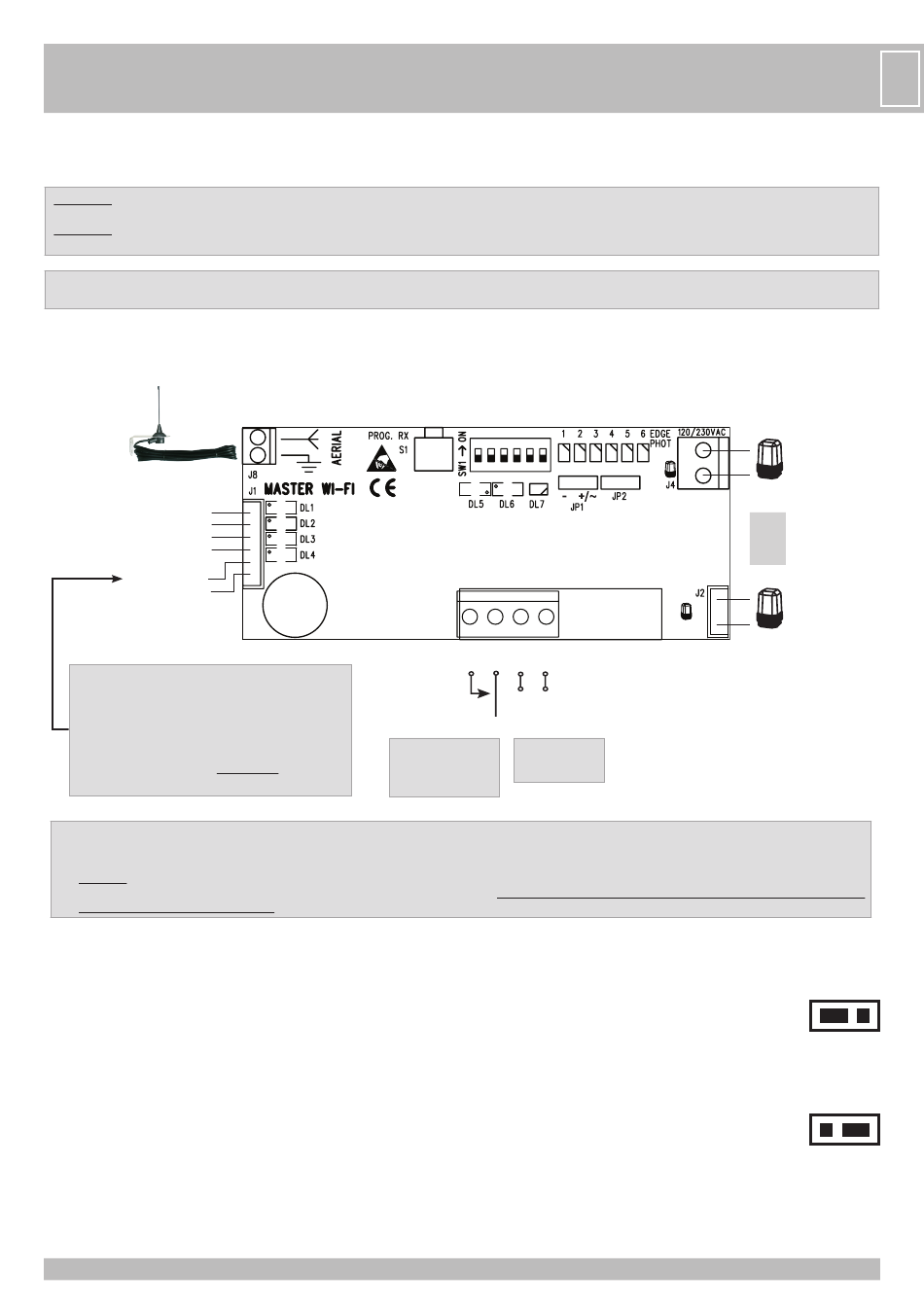

- CONEXIÓN DE LA TARJETA MASTER Wi-Fi OS
¡ATENCIÓN!: La utilización del producto puesto adentro de un contenedor en metal puede dar luego a malfuncionamientos del sistema. En estos casos, se aconseja de
utilizar el antenna (cód. ACG5451) y instalarla afuera del contenedor de metal, para obtener una perfecta recepción/transmision de los signales.
¡ATENCIÓN!: ES IMPORTANTE SELECCIONAR EN LOS CUADROS ELECTRÓNICOS LA FUNCIÓN PRE-INTERMITENTE (SI EXISTE).
Se aconseja de mantener el tiempo de cierre automaticos inferior al minuto.
Compruebe la presencia sur cuadro electronico del fusible de proteccion en serie al secundario. En caso de que no esté presente, conecte en serie a la alimentación del MASTER
un fusible (T) de 200 mA.
- Quite la tensión del cuadro de mando de la automatización.
NOTA: El apertura del porton occurre 2 segundos despues haber recibido un commando de la pulsadora. Esto occurre para permitir a la tarjeta MASTER Wi-Fi OS de averiguar la presencia
y el funcionamiento correcto de los accessorios de seguridad memorizados.
EDGE 2
cable verde
COM cable gris
EDGE 1
cable amarillo
PHOT.N.C. cable negro
BOTÓN DE MANDO
cable blanco
A/D+ TEST cable marrón
El Sistema Wi-Fi funciona con normalidad si se encarga
de todos los mandos alámbricos (a través de su cable
blanco).
En caso di utilización de radio-receptores y mandos
alámbricos ya existentes (por lo tanto esterior al
Sistema Wi-Fi), por un corecto funcionamiento, se
deben conectar atravez del cable blanco del MASTER
Wi-Fi.
* Conexión OBLIGATORIA para cuadros con salida intermitente a 120/230V ac
** Conexión OBLIGATORIA para cuadros con salida intermitente a 12/24V ac/dc ¡ATENCIÓN! RESPETE LAS POLARIDADES
!
La conexion està obligatoria también en el caso no sea instalado un destellador en el sistema.
ATENCIÓN: Conecte siempre la salida del intermitente de la central de mando a la tarjeta MASTER Wi-Fi OS en uno de los bornes específicos para ello, en función
de si el intermitente es alimentado a 230V o a los cables del conector J2 para 12/24V. Si la conexión no se realiza, la puerta no funciona y el buzzer emite 4 tonos,
alertando acerca de la falta de conexión.
ENTRADA EDGE 2 (cable gris COM, cable amarillo EDGE 2) específica de la seguridad de la
costa, entrada permitido sólo con JP2 en la posición SX.
Atención: el eventual puente con cable presente sobre los bornes COSTAS de los cuadros de
mando RIB debe ser removido.
ENTRADA EDGE 1 (cable gris COM, cable amarillo EDGE 1) específica de la seguridad
de la costa.
Atención:
el eventual puente
COM-EDGE de los cuadros de mando debe ser removido.
ENTRADA FOTOCÉLULAS (cable gris COM, cable negro PHOT específica de las
seguridades de las fotocélulas. Atención: el eventual puente con cable presente sobre los
bornes COM-PHOT de los cuadros de mando debe ser removido.
BOTÓN DE MANDO (cable gris COM, cable blanco BOTÓN N.O.)
Desconecte de cada mandos alámbricos de la central de mando y conéctelo a este cable
blanco de MASTER Wi-Fi OS.
con cable presente sobre los
4 3 2 1
-
+
COM
12/24V ac/dc
K.BUTTON
4 3 2+ 1-
Contacto mando Alimentación
apertura total 12/24V ac/dc
COM-OPEN/K
CONEXIÓN DE LA ENTRADA AUTOTEST (cable marrón A/D+ TEST) para respetar la norma
EN 13849-2:2013
- Si el cuadro utilizado está dotado de autotest coloque el jumper JP1
de MASTER Wi-Fi OS o dependiendo de la alimentación AUTOTEST
de el cuadro de mando utilizado es negativa o positiva/alternada.
- Conecte la salida autotest del cuadro de mando al cable marrón de MASTER
Wi-Fi OS de modo que permita controlar el sistema al final de cada apertura
bornes
completa de la automatización.
- El cierre se ejecuta sólo si la tarjeta MASTER Wi-Fi OS superó la prueba
de control.
- Si el control de la tarjeta MASTER Wi-Fi OS obtuvo un resultado
negativo, el cuadro de mando bloqueo la automatización, el
led bicolor sobre la tarjeta MASTER Wi-Fi OS, vinculado a la
seguridad averiada, parpadea de modo alternado rojo/verde.
El buzzer emite un tono alternado durante 1 minuto, indicando la anomalía.
Frente a un mando, el estado de alarma emitido por el buzzer se renueva por
1 minuto.
Si el cuadro no está dotado de autotest, la prueba de control se ignora.
