MASTER Wi-Fi OS
SCHEDA DI GESTIONE SISTEMA SENZA FILI
I

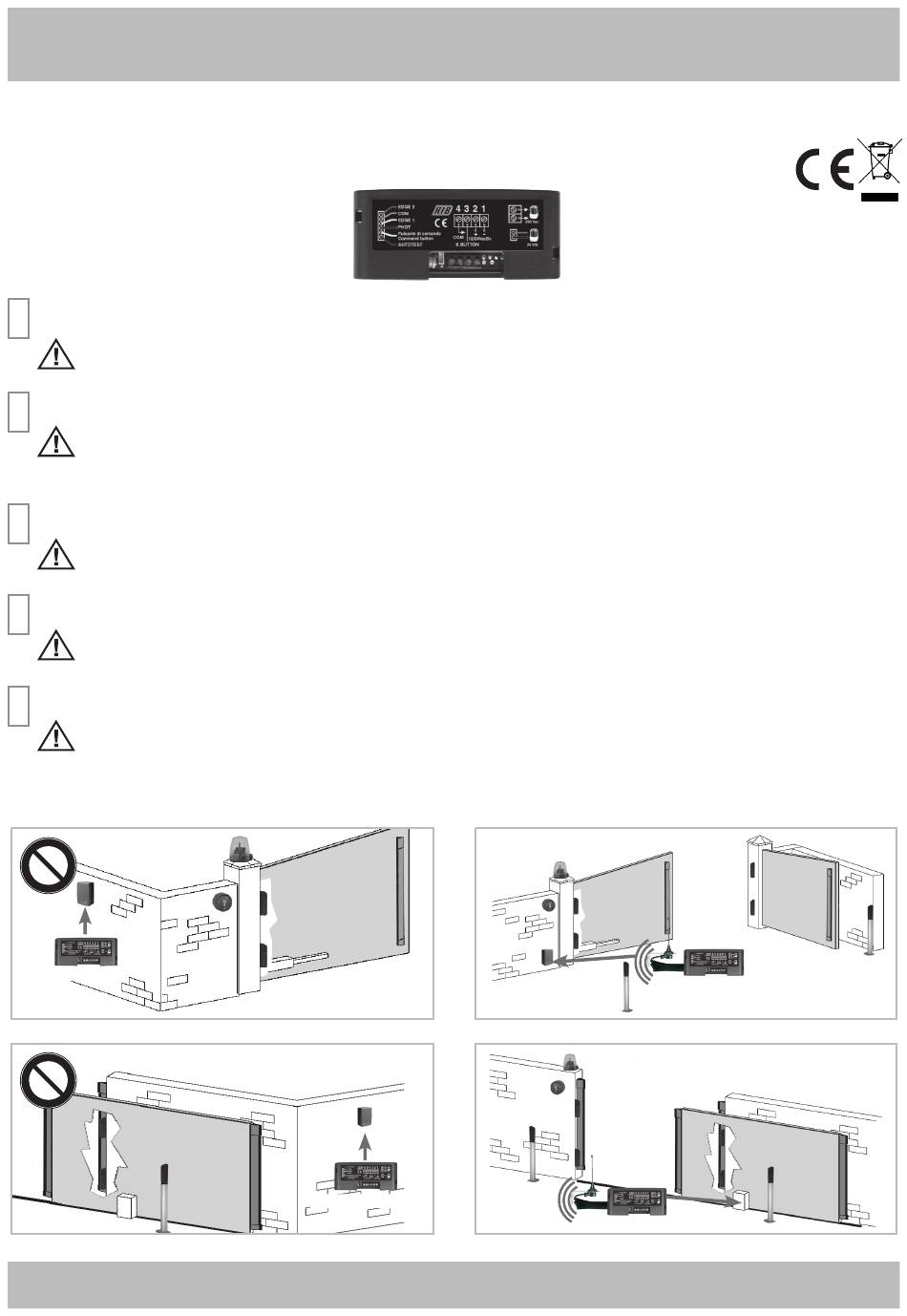

NON POSIZIONARE DIETRO A MURI, PANNELLI METALLICI O ALTRI TIPI DI OSTACOLI CHE POSSANO IMPEDIRE LA COMUNICAZIONE
RADIO CON I DISPOSITIVI NOVA Wi-Fi, TOUCH Wi-Fi, TX RED E VERTIGO Wi-Fi.
FICHE DE GESTION SYSTÈME SANS FILS
F
NE LES POSITIONNEZ DONC PAS DERRIÈRE DES MURS, PANNEAUX MÉTALLIQUES, OU AUTRES TYPES D'OBSTACLES QUI
POURRAIENT COMPROMETTRE LA TRANSMISSION RADIO AVEC LES DISPOSITIFS NOVA Wi-Fi, TOUCH Wi-Fi, TX RED ET VERTIGO
Wi-Fi.
RECEIVER CARD TO MANAGE WIRELESS SYSTEM
G
B
DO NOT INSTALL IT BEHIND WALLS, METAL FRAMES OR PANELS, OR OTHER KIND OF OBSTACLES THAT COULD PREVENT THE
PROPER RADIO COMMUNICATION WITH NOVA Wi-Fi, TOUCH Wi-Fi, TX RED AND VERTIGO Wi-Fi ACCESSORIES.
KARTE FÜR DEN BETRIEB DES SYSTEMS OHNE KABEL
D
NICHT INSTALLIEREN HINTER MAUERN, METALLPLATTEN ODER ANDERE ARTEN VON HINDERNISSEN, DIE DEN FUNKVERKEHR MIT
NOVA Wi-Fi, TOUCH Wi-Fi, TX RED UND VERTIGO Wi-Fi ZUBEHÖR BEEINTRÄCHTIGEN KÖNNEN.
FICHA DE GESTION DE SISTEMA SIN CABLES
E
S
NO LO DEBEN INSTALAR EN UN LUGAR DETRÁS DE LAS PAREDES, DE PANELES DE METAL O DE OTRO TIPO DE OBSTÁCULOS QUE
PUEDAN IMPEDIR LA COMUNICACIÓN POR RADIO CON LOS ACCESSORIOS DE SEGURIDAD NOVA Wi-Fi, TOUCH Wi-Fi, TX RED Y
VERTIGO Wi-Fi.
NO - NEIN !
MASTER Wi-Fi OS
NO - NEIN !
ITALIANO pag. 02 / FRANÇAIS pag. 10 / ENGLISH page 18 / DEUTSCH pag. 26 / ESPAÑOL pag. 34
SI - OUI - YES - JA !
SI - OUI - YES - JA !
MASTER Wi-Fi OS
code ACG6152
fw 01_04_13
hw 09_2014

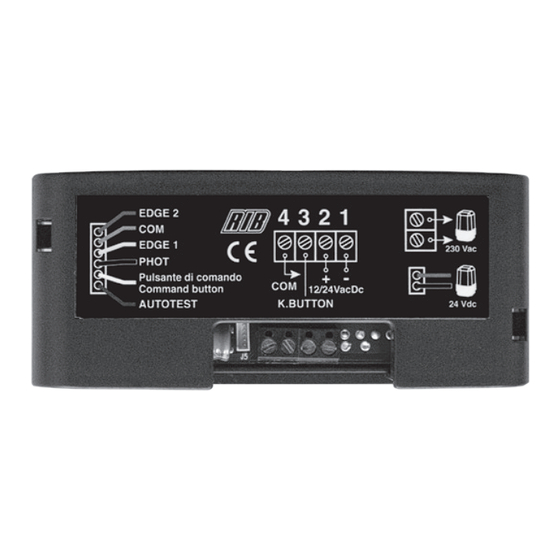

MASTER Wi-Fi OS
MASTER Wi-Fi OS
