RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 34

E
S
VERTIGO Wi-Fi 8
cód. ACG8042
VERTIGO Wi-Fi 10
cód. ACG8043
El SISTEMA Wi-fi cumple con la norma EN 13849-2:2013 y, unido a un cuadro
electrónico RIB, es un dispositivo de protección PL "c" de Categoria 2.
El SISTEMA Wi-fi permite realizar, mediante la tarjeta MASTER Wi-Fi OS, una
instalación con fotocélulas NOVA Wi-Fi y costas TOUCH Wi-Fi que también se fijan
sobre la hoja en movimiento sin tener que adoptar sistemas recoge-cables.
El sistema comprueba constantemente la presencia de los distintos dispositivos de
seguridad y el estado de las baterías, cumpliendo totalmente la exigencia de poseer una
seguridad activa para todo tipo de aberturas.
Con el uso de los cuadros electrónicos RIB es posible llevar a cabo el autotest del sistema,
tal como lo exige la norma vigente.
Cada dispositivo de seguridad de radio tiene un código propio de identificación interno que
lo distingue de los otros dispositivos.
REFERENCIAS NORMATIVAS PARA PUERTAS Y CANCELAS
AUTOMÁTICAS
El instalador debe asegurarse de que el SISTEMA Wi-fi esté conectado conforme a las
especificaciones de la norma EN 12453, en el punto 5.1.2 a una central electrónica
capaz de efectuar un control del funcionamiento antes de ejecutar el movimiento de cierre
(AUTOTEST).
El uso de los dispositivos RIB permite realizar una instalación conforme a las Normas y
Directivas vigentes.
Una vez ultimada la instalación de la máquina, es preciso asegurarse de que ésta sea
conforme a la norma EN 13241-1.
RIB no puede considerarse responsable por los eventuales daños derivados del uso
impropio, erróneo o inadecuado del producto.

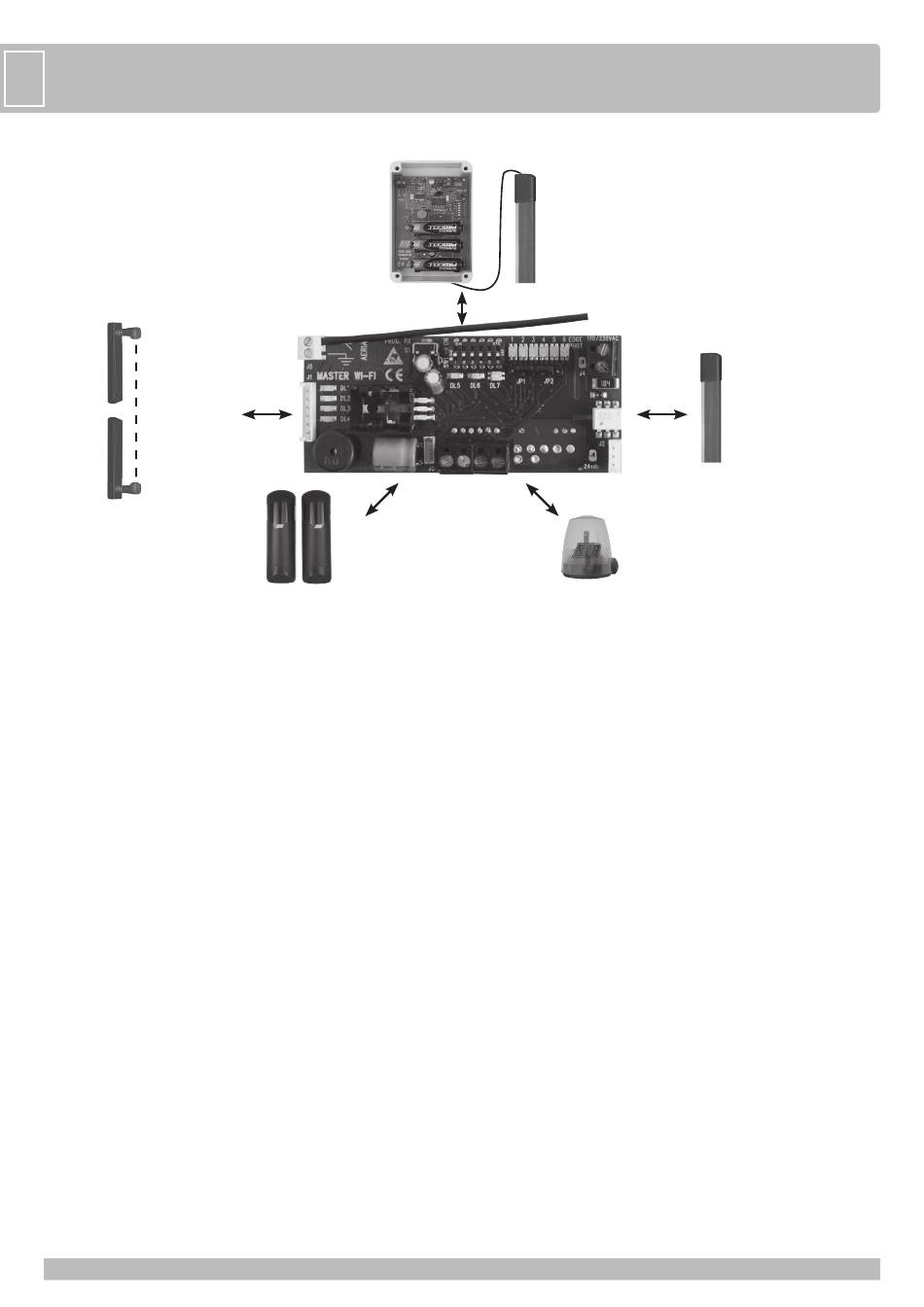

MASTER Wi-Fi
Es el corazón del sistema: gestiona todos los dispositivos de mando (433,92 MHz),
seguridad y señalización (868,3 MHz) programados durante la fase de instalación.
MASTER Wi-Fi está disponible en 4 modelos:
- MASTER Wi-Fi con conector (cód. ACG6094), aplicable a todos los cuadros electrónicos
RIB no CRX.
- MASTER Wi-Fi con regleta de bornes (cód. ACG6099), aplicable a cuadros electrónicos
de otras marcas o RIB CRX.
- MASTER Wi-Fi FR con regleta de bornes (cód. ACG6150), aplicable a cuadros
electrónicos de otras marcas o RIB CRX.
TX RED
cód. ACG6202
NOVA Wi-Fi
cód. ACG8037
34
TOUCH
cód. ACG3015
o costa mecánica o resistiva de otras marcas
SPARK Wi-Fi
cód. ACG7064
- MASTER Wi-Fi OS con regleta de bornes (cód. ACG6152), aplicable a cuadros
electrónicos de otras marcas o RIB CRX.
SEGURIDADES
MASTER Wi-Fi OS puede gestionar simultáneamente hasta un máximo de 6 seguridades
(NOVA Wi-Fi + VERTIGO Wi-Fi + TOUCH Wi-Fi + TX RED).
- Fotocélulas NOVA Wi-Fi (cód. ACG8037): ofrecen la posibilidad de conectar una costa
mecánica TOUCH (cód. ACG3015) o una costa resistiva, tanto sobre la fotocélula del
transmisor como sobre la del receptor.
- Fotocélulas VERTIGO Wi-Fi (VERTIGO Wi-Fi 8 cód. ACG8042 - VERTIGO Wi-Fi 10 cód.
ACG8043): fotocélulas verticales sin cables para reemplazar a la costa.
- Costa TOUCH Wi-Fi (cód. ACG3016), con transceptor incorporado.
- TX RED (cód. ACG6202): transmisor radio para gestionar costa mecánica o resistiva.
MANDOS
También es posible conectar mandos alámbricos con contacto N.O. (selector de llave,
botonera...).
SEÑALIZACIONES VISUALES
MASTER Wi-Fi OS puede gestionar uno o más intermitentes SPARK Wi-Fi (868,3 MHz)
cód. ACG7064.
MASTER Wi-Fi OS posee leds para la monitorización del estado del sistema y para la
identificación de las fotocélulas o de las costas con baterías casi o totalmente descargadas.
SEÑALIZACIONES ACÚSTICAS
MASTER Wi-Fi OS posee un buzzer que indica las fases de instalación y el estado de
atención, en caso de baterías casi descargadas y descargadas, o el estado de alarma, en
caso de avería de alguno de los dispositivos.
TOUCH Wi-Fi
cód. ACG3016
