RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 4

I
C

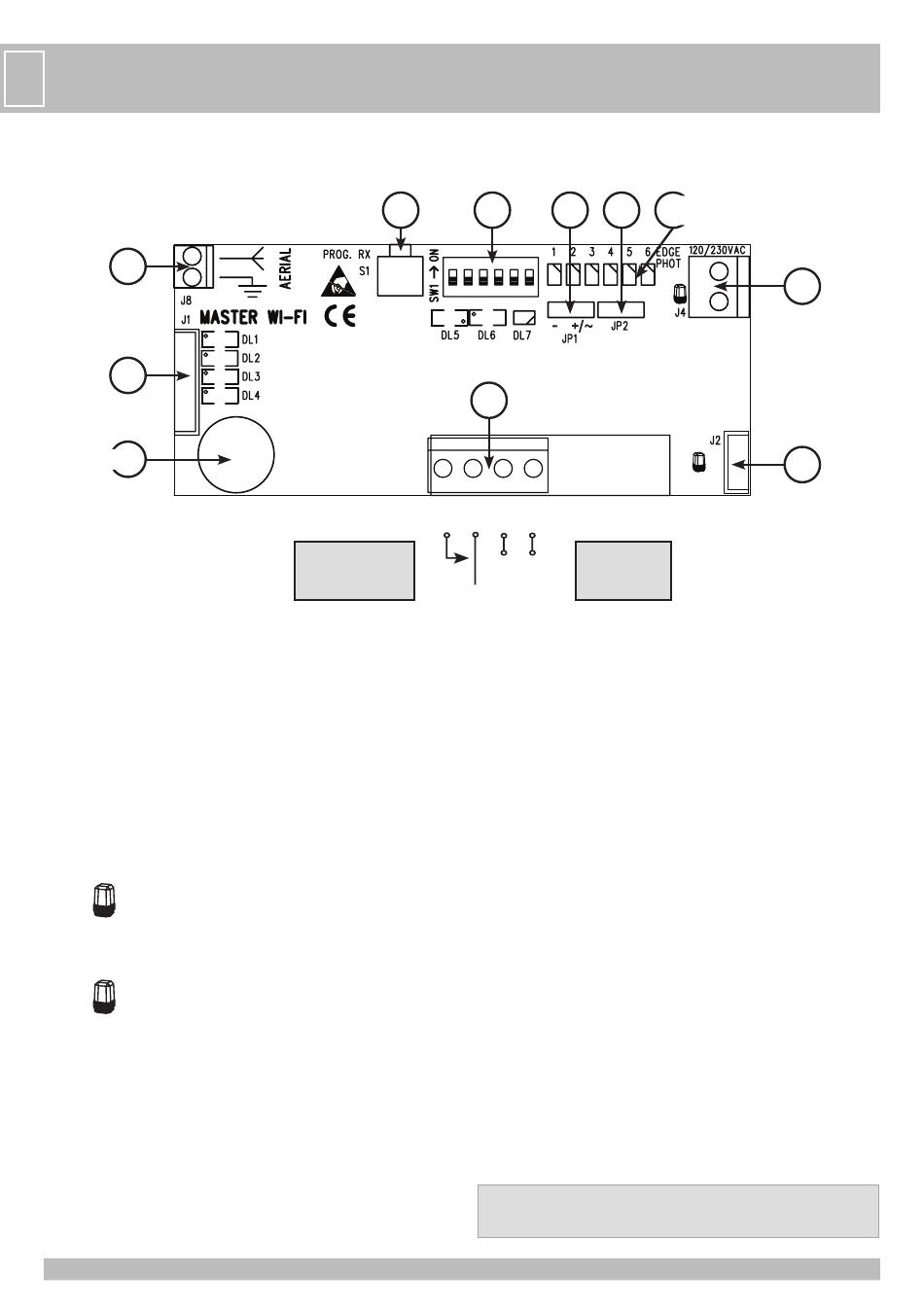

- LAYOUT SCHEDA
J8
J1
BUZZER
J1 => CONNETTORE PER COLLEGAMENTI AL QUADRO DI COMANDO, AGLI INGRESSI DI
SICUREZZE
Filo verde => costa EDGE 2
- Se JP2 è posizionato a SX => questa uscita abilita le coste
memorizzate nelle posizioni 4-5-6.
- Se JP2 è posizionato a DX => questa uscita non è abilitata.
Filo grigio => comune dei contatti COM
Filo giallo => costa EDGE 1
- Se JP2 è posizionato a SX => questa uscita abilita le coste
memorizzate nelle posizioni 1-2-3.
- Se JP2 è posizionato a DX => questa uscita abilita le coste
memorizzate nelle posizioni da 1 a 6.
Filo nero => fotocellula PHOT N.C.
Filo bianco => morsetto a cui collegare il filo proveniente dal pulsante N.O.
di comando già presente nell'impianto
Filo marrone => alimentazione autotest A-D+ TEST.
J2 => CONNETTORE PER COLLEGAMENTI AL QUADRO DI COMANDO A 12/24V
ac/dc, ALL'USCITA DEL LAMPEGGIATORE (ATTENZIONE ALLE POLARITA')
Filo rosso => positivo (da collegare al polo positivo dell'uscita lampeggiatore)
Filo nero => negativo (da collegare al polo negativo dell'uscita
lampeggiatore)
J4 => MORSETTI PER COLLEGAMENTI AL QUADRO DI COMANDO 120/230V,
ALL'USCITA LAMPEGGIATORE
J5 => MORSETTIERA PER COLLEGAMENTI SU QUADRI DI COMANDO DI ALTRE MARCHE
O RIB CRX
J8 => MORSETTO PER COLLEGAMENTO ANTENNA 868,3 MHz
JP1 => A/D+ TEST
- Jumper selezione modalità AUTOTEST per quadri di comando con alimentazione
AUTOTEST negativa
+/~ Jumper selezione modalità AUTOTEST per quadri di comando con alimentazione
autotest positiva/alternata (come quadri RIB)
JP2 => Se JP2 è posizionato a SX:
- l'uscita EDGE 1 abilita le coste memorizzate nelle posizioni 1-2-3
- l'uscita EDGE 2 abilita le coste memorizzate nelle posizioni 4-5-6
S1 SW1
J5
4 3 2 1
4 3
Contatto comando
COM
12/24V ac/dc
apertura totale
K.BUTTON
COM-OPEN/K
SW1 =>
S1 =>
BUZZER => Segnalazione sonora per stati di installazione, attenzione e allarme
LED
DL1 (rosso)
DL2 (rosso)
DL3 (rosso)
DL4 (rosso)
DL5 (verde)
DL6 (giallo)
DL7 (bicolore) - apprendimento codici radio per lampeggiatore
LED BICOLORE EDGE PHOT
spento
verde
rosso/verde
LED EDGE PHOT 1 - COSTA O FOTOCELLULA 1
LED EDGE PHOT 2 - COSTA O FOTOCELLULA 2
LED EDGE PHOT 3 - COSTA O FOTOCELLULA 3
LED EDGE PHOT 4 - COSTA O FOTOCELLULA 4
LED EDGE PHOT 5 - COSTA O FOTOCELLULA 5
LED EDGE PHOT 6 - COSTA O FOTOCELLULA 6
SW1 MICROINTERRUTTORI - DIP
DIP 1 ON => COSTA O FOTOCELLULA 1 ATTIVATA
DIP 2 ON => COSTA O FOTOCELLULA 2 ATTIVATA
DIP 3 ON => COSTA O FOTOCELLULA 3 ATTIVATA
DIP 4 ON => COSTA O FOTOCELLULA 4 ATTIVATA
DIP 5 ON => COSTA O FOTOCELLULA 5 ATTIVATA
DIP 6 ON => COSTA O FOTOCELLULA 6 ATTIVATA
ATTENZIONE: Ogni volta che si esegue un cambio di posizione dei microinterruttori,
premere il tasto PROG RX per 6 volte in modo da aggiornare la programmazione del
sistema. Al termine i led bicolore EDGE/PHOT devono risultare tutti spenti.
4
Led bicolore
JP1 JP2
EDGE PHOT 1-6
-
+
2+ 1-
Alimentazione
12/24V ac/dc
Se JP2 è posizionato a DX:
- l'uscita EDGE 1 abilita le coste memorizzate nelle posizioni da 1 a 6
- l'uscita EDGE 2 non è abilitata.
ATTENZIONE: dopo lo spostamento del ponticello con MASTER Wi-Fi OS
alimentato, premere per 7 volte il pulsantino S1 per rendere operativa la
modifica della posizione del ponticello JP2.
Microinterruttori di abbinamento e identificazione coste e fotocellule
PROG. RX Pulsante per programmazione
- contatto coste N.C. (EDGE 2)
- contatto coste N.C. (EDGE 1)
- contatto fotocellule N.C. (PHOTO)
- comando apertura totale con pulsante N.O. già presente nell'impianto
- a disposizione per implementazioni future
- presenza tensione di alimentazione 12-24V ac/dc
=> funzionamento regolare
=> costa o fotocellula impegnata
=> allarme
J4
J2
12/24V ac/dc
