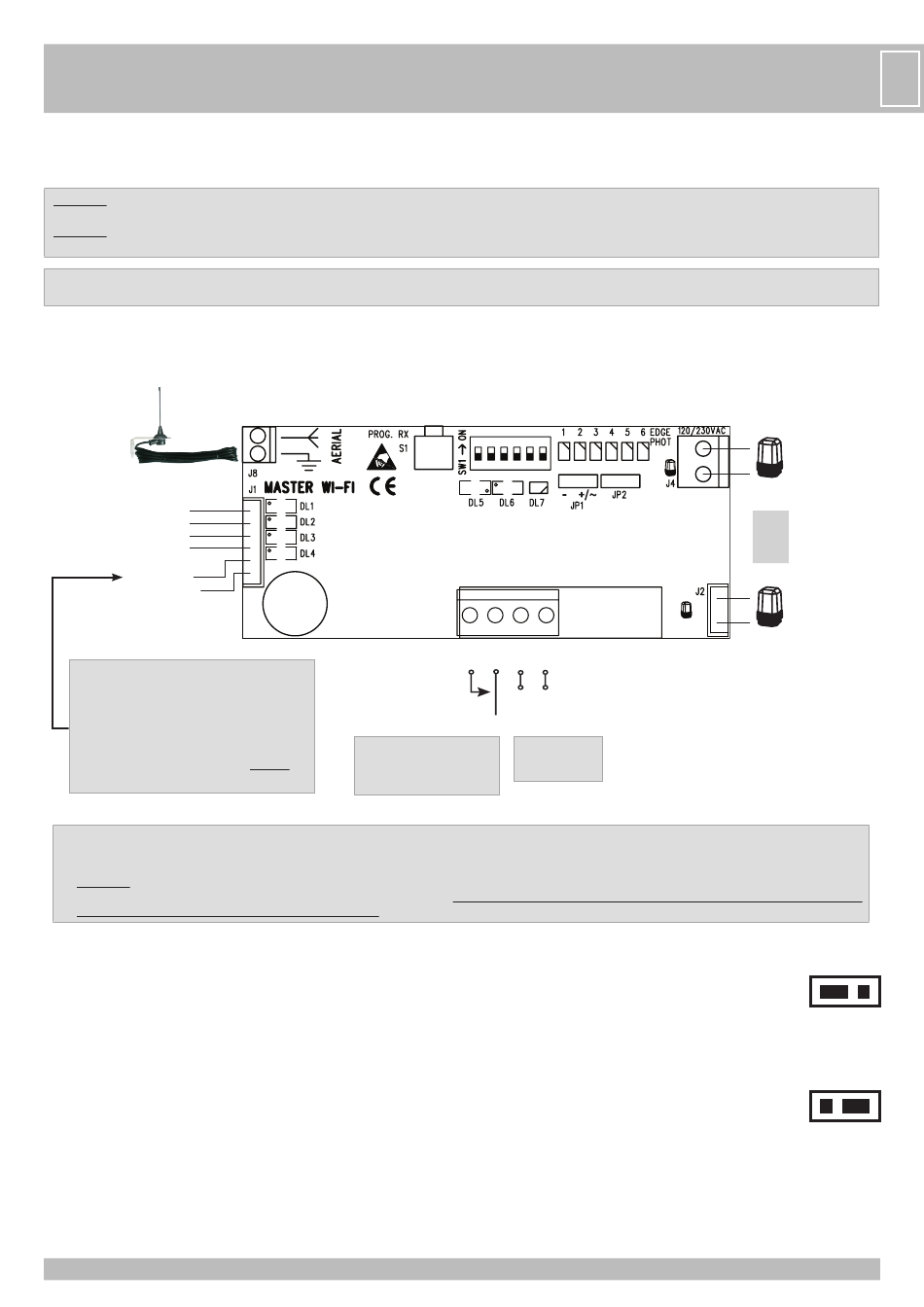

- RACCORDEMENT DE LA CARTE MASTER Wi-Fi OS
ATTENTION: L'utilisation du produit à l'intérieur de conteneurs en métal peut causer un mauvais fonctionnement du système. Il est donc recommandé dans ces cas, d'ajouter
l'antenne code ACG5451 à appliquer au carter métallique pour une parfaite réception/ transmission des signaux.
ATTENTION: EST IMPORTANT DE SÉLECTIONNER SUR CENTRALE DE COMMANDE LA FONCTION PRÉ-CLIGNOTEMENT (SI DISPONIBLE).
On conseille de se mémoriser sur la fiche commande moteur un temps de fermeture automatique pas supérieure à une minute.
Vérifier la présence de un fusible de protection en série sur secondarie de la centrale de commande. En cas elle ne soit pas présente, relier en série à l'alimentation du MASTER
un fusible retardé de T 200 mA.
- Débrancher le tableau de commande de l'automatisme.
NOTE: l'ouverture de la grille se produit environ 2 secondes après qu'il a donné une commande sur le bouton. C'es pour permettre à la fiche MASTER Wi-Fi OS de vérifier la présence et
le correct fonctionnement des sûretés mémorisées.
EDGE 2 fil vert
COM
fil gris
EDGE 1 fil jaune
PHOT.N.C.
fil noir
BOUTON DE COMMANDE
fil blanc
A/D+ TEST fil marron
Le système Wi-Fi fonctionne normalement s'il
gère toutes les commandes filaires (avec son
fil blanc).
En cas d'utilisation de récepteurs radio et
de commandes filaires déjà (donc extérieurs
au Système Wi-Fi), pour un fonctionnement
regulier il faut les lier à travers le fil blanc du
MASTER Wi-Fi OS.
* Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 120/230V ac
** Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 12/24V ac/dc ATTENTION RESPECTER LES POLARITES
!
La connexion est obligatoire, même au cas où il n'y ait pas un clignoteur dans le système.
ATTENTION: Toujours connecter la sortie du clignoteur de la centrale de commande à la carte MASTER Wi-Fi OS dans une des bornes prévues à cet effet, selon que
le clignoteur est alimenté à 230V ou à les fils du connecteur J2 pour 12/24V. Si le raccordement n'est pas correct, la porte ne devrait pas fonctionner et le bipper
devrait émettre quatre bips signalant le mauvais branchement.
ENTREE EDGE 2 (fil gris COM, fil jaune EDGE 2)
dédiée aux sécurités de la barre palpeuse, entrée activée uniquement avec JP2 situé sur SX.
Attention: le cavalier présent sur les bornes BARRE PALPEUSE des tableaux de commande
RIB doit être retiré.
ENTREE EDGE 1 (fil gris COM, fil jaune EDGE 1)
dédiée aux sécurités de la barre palpeuse.
Attention: le cavalier présent sur les bornes COM-EDGE des tableaux de
commande doit être retiré.
ENTREE PHOTOCELLULES (fil gris COM, fil noir PHOT)
dédiée aux sécurités des photocellules.
Attention: le cavalier présent sur les bornes COM-PHOT des tableaux de commande doit
être retiré.
BOUTON DE COMMANDE (fil gris COM, fil blanc BOUTON N.O.)
Déconnecter chaque commandes filaires de la centrale de commande et le connecter à fil
blanc de MASTER Wi-Fi OS.
4 3 2 1
-
+
COM
12/24V ac/dc
K.BUTTON
2+ 1-
4 3
Contact de commande Alimentation
d'ouverture totale 12/24V ac/dc
COM-OPEN/K
RACCORDEMENT DE L'ENTREE AUTOTEST (fil marron A/D+ TEST)
pour le respect de la norme EN 13849-2:2013
- Si le tableau électrique utilisé dispose d'un autotest, placer le cavalier JP1
du MASTER Wi-Fi sur la base de la alimentation fournie par le tableaux
de commande utilisé (negative ou positive/alternatif - voir le relatif
manuel).
- Raccorder la sortie autotest du tableau de commande au fil marron du
MASTER Wi-Fi OS afin de pouvoir contrôler le système après chaque
ouverture complète de l'automatisme.
- La fermeture ne s'effectue que si la carte MASTER Wi-Fi OS a passé
le test.
- Si le test de la carte MASTER Wi-Fi OS s'avère négatif, le tableau de
commande bloque l'automatisme, la LED bicolore sur la carte MASTER
Wi-Fi OS correspondant à la sécurité en panne clignote rouge/vert en
alternance.
- Le bipper émet un bip pendant 1 minute pour signaler le dysfonctionnement.
- L'état d'alarme se renouvelle pendant 1 minute après une demande d'ouverture/fermeture.
Si le tableau ne dispose pas d'un autotest, le test de contrôle est ignoré.
13
*
120/230V ac
!
+
**
-
12/24V ac/dc
12/24V ac/dc
-
JP1
JP1
