RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 30

D
E -
MASTER Wi-Fi OS POWER SETZEN
Legen Sie nach der Installation aller Verbindungen die Spannung an die Schalttafel mit dem
MASTER Wi-Fi OS an.
Die gelbe LED DL6 sollte aufleuchten und ein Summton ertönen, der anzeigt, dass die
korrekte Spannung anliegt.
F -
IDENTIFIZIERUNG VON SICHERHEITSGERÄTEN
ACHTUNG: BEVOR DER SICHERHEITS-IDENTIFIZIERUNG AUSFÜHREN, PRÜFEN
DASS DIE STEUERUNG FÜR EIN ODER ZWEI EINGÄNGE VON KONTAKTLESITE-
VERBINDUNG VORBEREITET IST.

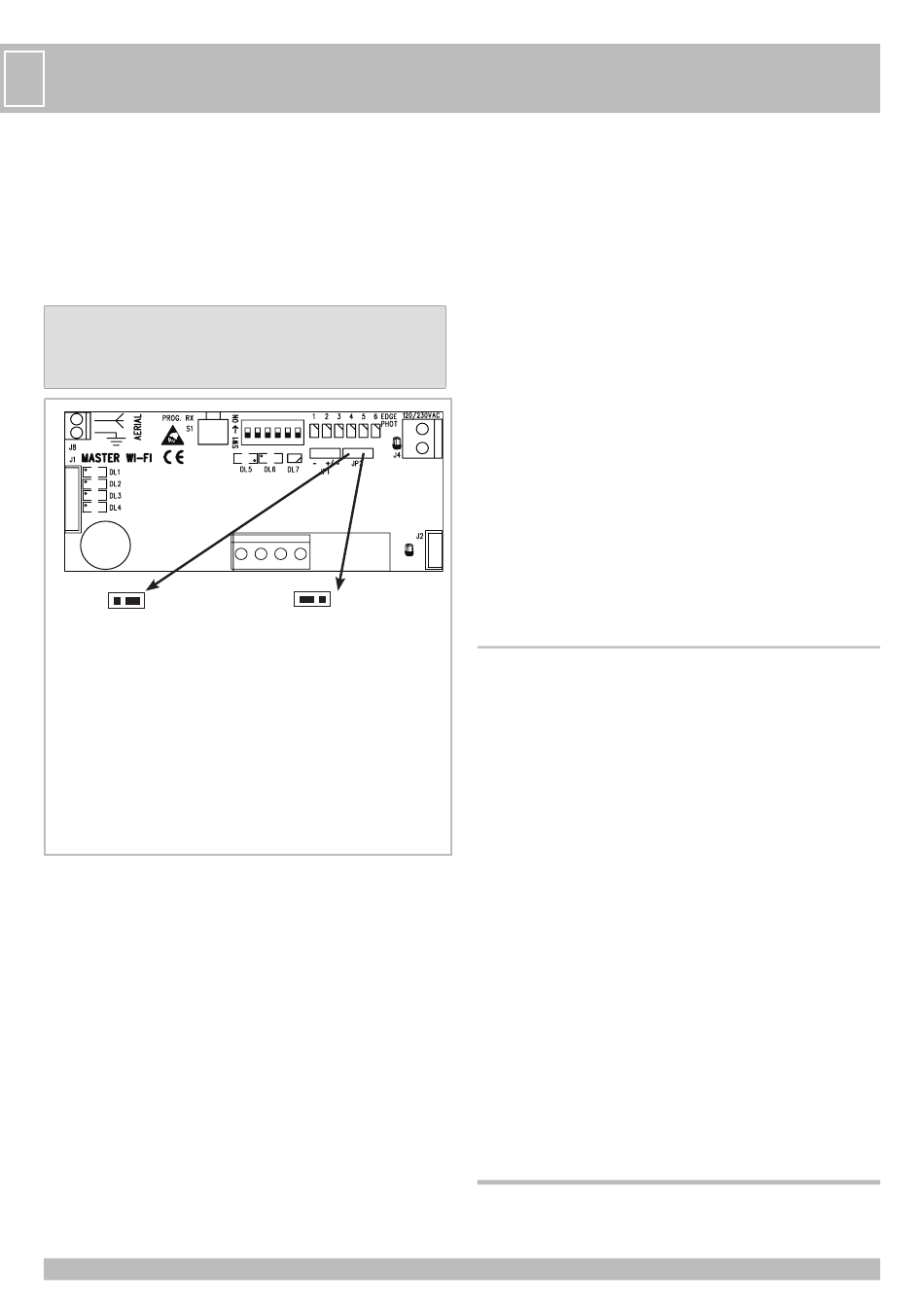

EINSTELLEN DER JUMPER JP2 NACH DEM NUMMER-EINGÄNGE VON
KONTAKTLEISE-LEITUNG (Abb. 1).
JP2 DX
LÖSUNG ZU ERLASSEN, WENN DIE
TOR-STEUERUNG HAT 1 EINGÄNG
FÜR DIE KONTAKTLEISTE-LEITUNG
EDGE 1 = gelbe Draht
Kontaktleiste in Öffnung
und in Schließung (LED
EDGE/PHOT verfügbar
von 1 bis 6)
Jedes Wi-Fi Sicherheitsgerät muss (OBLIGATORISCH) durch Setzen von nur einem der 6
DIP-Schalter auf ihren Leiterplatten (jedes einzelne der 6 Sicherheitsgeräte unterschiedlich)
in die Position ON gekennzeichnet werden. Selbstverständlich wird ein Fotozellenpaar als
ein Sicherheitsgerät betrachtet und muss daher über einen Empfänger und Sender mit dem
gleichen DIP-Schalter in der Position ON gekennzeichnet werden.
KENNZEICHNEN SIE DIE GEHÄUSE DER SICHERHEITSGERÄTE MIT DER NUMMER
DES AKTIVIERTEN DIP-SCHALTERS UND BEFESTIGEN SIE DEN NUMMERIERTEN
MITGELIEFERTEN KLEBESTREIFEN AUSSEN AUF DEM ENTSPRECHENDEN GEHÄUSE.
Der Klebestreifen hilft bei der schnellen Identifizierung des Sicherheitsgerätes, wenn dieses
gewartet werden muss.
Hinweis: Jedes Sicherheitsgerät wird mit den DIP-Schaltern in der Position OFF geliefert,
sodass die Batterien nicht verbraucht werden, wenn das Gerät nicht benutzt wird (sofern
eingelegt).
Legen Sie die Batterien in das Wi-Fi Sicherheitsgerät ein.
G -
SPEICHERN DER SICHERHEITSGERÄTE
Nach der Identifizierung der Sicherheitsgeräte und dem Einlegen der Batterien werden die
DIP-Schalter mit der gleichen Nummer der Sicherheitsgeräte auf dem MASTER Wi-Fi OS auf
die Position ON gesetzt, um die Speicherung der Sicherungsgeräte zu aktivieren.
Zum Speichern:
- Drücken Sie die Taste PROG RX auf dem MASTER Wi-Fi OS => die zweifarbige LED
EDGE PHOT 1 blinkt rot für 1 Minute auf (für die Speicherung erforderliche Zeit).
JP2 SX
LÖSUNG ZU ERLASSEN, WENN DIE TOR-
STEUERUNG HAT 2 SEPARATE EINGÄNGE
FÜR DIE KONTAKTLEISTE-LEITUNG IN
DER ÖFFNUNG UND SCHLIESSUNG
Es gibt 3 Kontaktleiste zu jedem der 2
-
Ausgänge der Steuerung.
EDGE 1 = gelbe Draht - Kontaktleiste
in Öffnung (LED EDGE/PHOT
verfügbar von 1 bis 3) - DIP-
SCHALTER 1-3
EDGE 2 = grüne Draht - Kontaktleiste
in Schließung (LED EDGE/PHOT
verfügbar von 4 bis 6) - DIP-
SCHALTER 4-6
- Drücken Sie die Taste PROG TX auf dem Sicherheitsgerät mit DIP-Schalter 1 in der
Position ON => auf dem MASTER Wi-Fi OS blinkt die LED EDGE PHOT 1 rot auf und
wechselt nach grün und es ertönt ein Summton, der anzeigt, dass das Sicherheitsgerät
korrekt gespeichert wurde. Die LED EDGE PHOT beginnt sofort rot zu blinken.
- Wenn keine weiteren Sicherheitsgeräte gespeichert werden müssen, schaltet sich
die LED EDGE PHOT 2 nach 1 Minute aus, oder drücken Sie die TASTE PROG. RX 4
Mal um die Speicherung abzuschließen => alle zweifarbigen LEDs EDGE PHOT müssen
sich ausschalten.
SPEICHERUNG VON WEITEREN SICHERHEITSGERÄTEN
- Nachdem das 1. Sicherheitsgerät gespeichert wurde, beginnt die zweifarbige LED
EDGE PHOT 2 automatisch für 1 Minute rot zu blinken (für die Speicherung erforderliche
Zeit).
- Taste PROG. TX auf dem Sicherheitsgerät mit DIP-Schalter 2 in der Position ON
drücken => auf dem MASTER Wi-Fi OS leuchtet die rot blinkende LED EDGE PHOT 2 jetzt
grün auf und ein Summton zeigt an, dass das Sicherheitsgerät korrekt gespeichert wurde.
- Wiederholen Sie den gleichen Ablauf für jedes weitere Sicherheitsgerät (bis zu 6
Mal).
ANDERE SICHERHEITSGERÄTE HINZUFÜGEN (BIS INSGESAMT 6 STÜCK)
Falls nach der Installation die Benutzung weitere Sicherheitsgeräte (FOTOZELLEN ODER
KONTAKTLEISTEN) gewünscht wird, um die Sicherheit an der Tür zu erhöhen, wird folgendes
Vorgehen empfohlen:
- Schalten Sie die Stromversorgung zur Tür ab.
- Positionieren Sie das Sicherheitsgerät in der gewünschten Position und identifizieren Sie
es durch Setzen des internen DIP-Schalters.
- Identifizieren Sie diese mit dem entsprechenden nummerierten Klebebandstreifen (Siehe
Absatz F - Kennzeichnung von Wi-Fi Sicherheitsgeräten).
12/24V ac/dc
- Aktivieren Sie den DIP-Schalter auf dem hinzugefügten Sicherheitsgerät auf der MASTER
Wi-Fi OS Karte.
- Schalten Sie die Stromversorgung zur Tür wieder ein.
- Führen Sie die Speicherung und die Systemüberprüfung, so wie weiter oben beschrieben,
durch.
NOVA Wi-Fi UND VERTIGO Wi-Fi FOTOZELLEN SYSTEMÜBERPRÜFUNG
- Überprüfen Sie ob der auf dem Sender TX NOVA Wi-Fi ausgewählte DIP-Schalter der
gleiche ist wie auf dem Empfänger des RX NOVA Wi-Fi (z. B. 1 auf ON).
- Die korrekte Funktion des TX NOVA Wi-Fi wird durch die grüne LED angezeigt, die für 10
Sekunden aufleuchtet.
- Taste PROG. TX auf dem NOVA Wi-Fi Empfänger drücken und loslassen (wodurch dieser
für 3 Minuten für die Ausrichtung aktiviert wird). Wenn die Fotozellen bereits ausgerichtet
sind, leuchtet die rote LED ununterbrochen auf. Wenn die rote LED nicht leuchtet oder
blinkt, muss die Ausrichtung optimiert werden, bis diese ununterbrochen leuchtet.
- Nach dem Ausrichten ist zu überprüfen, ob die rote LED sich ausschaltet, wenn ein
Hindernis zwischen die Fotozellen gestellt wird und ob gleichzeitig die bei der Speicherung
zugeordnete zweifarbige LED EDGE PHOT auf dem MASTER Wi-Fi OS grün aufleuchtet,
1
solange das Hindernis vorhanden ist.
- Auf der MASTER Wi-Fi OS Karte muss sich die LED DL3 ausschalten, was einen korrekten
Austausch des zugeordneten Eingangs mit der PHOT auf der Schalttafel anzeigt.
- Wiederholen Sie den Prozess für alle anderen installierten NOVA Wi-Fi Fotozellen.
- Führen Sie anschließend eine Systemüberprüfung von allen installieren Fotozellen durch
Aktivierung der automatisierten Bewegung aus und überprüfen Sie mit einem Gegenstand
das automatische Stoppen/Zurückfahren beim Schließen oder Stoppen/Weiterfahren beim
Öffnen.
SYSTEMÜBERPRÜFUNG Wi-Fi KONTAKTLEISTEN
Nachdem die TOUCH Wi-Fi Kontaktleiste korrekt kalibriert wurde:
- Drücken Sie auf den Kontakt einer TOUCH Wi-Fi Kontaktleiste (z. B.: Sicherheitsgerät 3).
- Überprüfen Sie auf dem MASTER Wi-Fi OS ob die entsprechende LED EDGE PHOT 3 grün
blinkt und die gepaarte LED DL2 sich augenblicklich aus- und dann wieder einschaltet.
WARNUNG: Nach dem Empfang des ersten Signals werden alle weiteren Signale für 2
Sekunden ignoriert. Wenn innerhalb dieser 2 Sekunden ein Signal vorhanden ist, stammt
dieses von der LED EDGE PHOT 3, welche dann grün aufleuchtet.
- Wiederholen Sie die LED-Aktivierungsüberprüfung auf dem MASTER Wi-Fi OS durch
Drücken der anderen installierten TOUCH Wi-Fi Kontaktleisten.
- Führen Sie eine Abschlussprüfung aller installierten Kontaktleisten durch, indem die
automatische Bewegung aktiviert und überprüft wird, ob bei Druck auf die Kontaktleiste
die automatische Bewegung gestoppt/umgekehrt wird.
