RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 12

F
C

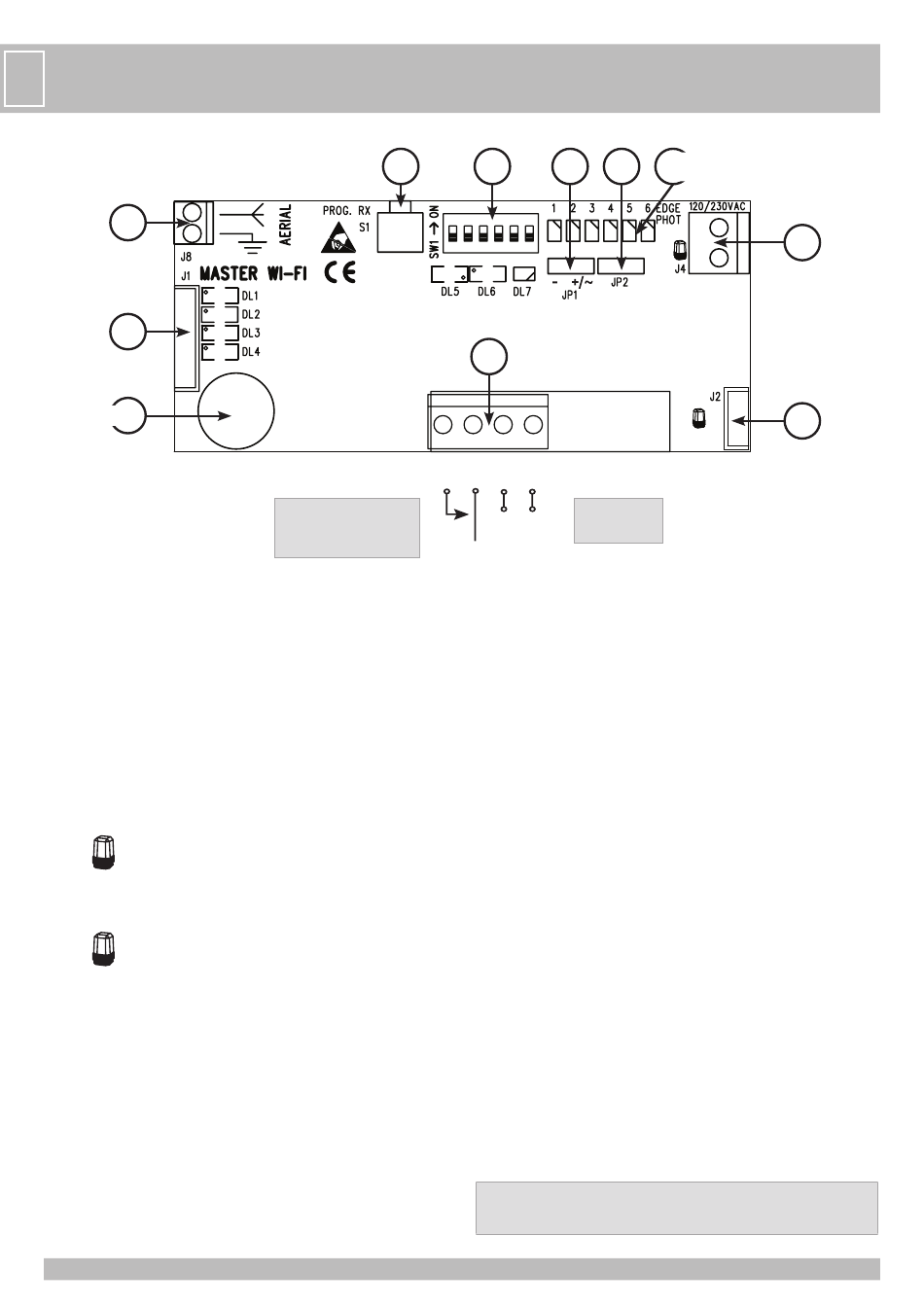

- LAYOUT
J8
J1
BUZZER
J1 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES EN
ENTREES DE SECURITES
Fil vert => barre palpeuse EDGE 2
- Si JP2 est réglé sur SX => cette sortie active les barre palpeuses
stockées en des endroits 4-5-6.
- Si JP2 est réglé sur DX => cette sortie n'est pas activée.
Fil gris => commun des contacts COM
Fil jaune => barre palpeuse EDGE 1
- Si JP2 est réglé sur SX => cette sortie active les barre palpeuses
stockées en des endroits 1-2-3.
- Si JP2 est réglé sur DX => cette sortie active les barre palpeuses
stockées en des endroits de 1 à 6.
Fil noir => photocellule PHOT N.C.
Fil blanc => borne de raccordement du fil provenant du bouton N.O. de
commande déjà présent sur l'appareil
Fil marron => alimentation contrôle automatique A-D+ TEST.
J2 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES A
12/24V ac/dc, EN SORTIE DU CLIGNOTEUR (RESPECTER LES POLARITES)
Fil rouge => positif (à raccorder au pôle positif de sortie du clignoteur)
Fil noir => négatif (à raccorder au pôle négatif de sortie du clignoteur)
J4 => BORNES POUR RACCORDEMENTS AU TABLEAU DE COMMANDE 120/230V,
EN SORTIE DU CLIGNOTEUR
J5 => BORNIER POUR RACCORDEMENTS SUR TABLEAUX DE COMMANDE D'AUTRES
MARQUES OU RIB CRX
J8 => BORNE POUR RACCORDEMENT ANTENNE 868,3 MHz
JP1 => A/D+ TEST.
- Cavalier de sélection du mode AUTOTEST pour tableaux de commande avec
alimentation AUTOTEST négative
+/~
Cavalier de sélection du mode AUTOTEST pour tableaux de commande RIB pour
tableaux de commande avec alimentation AUTOTEST positive/alternatif (comme
tableaux RIB)
JP2 => Si JP2 est réglé sur SX:
- la sortie EDGE 1 active les barre palpeuses stockées en des endroits 1-2-3
- la sortie EDGE 2 active les barre palpeuses stockées en des endroits 4-5-6
Si JP2 est réglé sur DX:
S1 SW1
4 3 2 1
4 3
Contact de commande
COM
12/24V ac/dc
d'ouverture totale
K.BUTTON
COM-OPEN/K
SW1 =>
S1 =>
BUZZER => Signalisation sonore pour les états d'installation, d'attention et d'alarme
LED
DL1 (rouge)
DL2 (rouge)
DL3 (rouge)
DL4 (rouge)
DL5 (verte)
DL6 (jaune)
DL7 (bicolore)
LED BICOLORE EDGE PHOT
éteinte
verte
rouge/verte
LED EDGE PHOT 1 - BARRE PALPEUSE OU PHOCELLULE 1
LED EDGE PHOT 2 - BARRE PALPEUSE OU PHOCELLULE 2
LED EDGE PHOT 3 - BARRE PALPEUSE OU PHOCELLULE 3
LED EDGE PHOT 4 - BARRE PALPEUSE OU PHOCELLULE 4
LED EDGE PHOT 5 - BARRE PALPEUSE OU PHOCELLULE 5
LED EDGE PHOT 6 - BARRE PALPEUSE OU PHOCELLULE 6
SW1 MICROINTERRUPTEURS - DIP
DIP 1 ON => BARRE PALPEUSE OU PHOCELLULE 1 ACTIVEE
DIP 2 ON => BARRE PALPEUSE OU PHOCELLULE 2 ACTIVEE
DIP 3 ON => BARRE PALPEUSE OU PHOCELLULE 3 ACTIVEE
DIP 4 ON => BARRE PALPEUSE OU PHOCELLULE 4 ACTIVEE
DIP 5 ON => BARRE PALPEUSE OU PHOCELLULE 5 ACTIVEE
DIP 6 ON => BARRE PALPEUSE OU PHOCELLULE 6 ACTIVEE
12
JP1 JP2
J5
- 2+ 1-
+
Alimentation
12/24V ac/dc
- la sortie EDGE 1 active les barre palpeuses stockées en des endroits de 1 à 6.
- la sortie EDGE 2 n'est pas activée.
ATTENTION: après avoir déplacé le cavalier avec MASTER OS Wi-Fi activé,
appuyez sur le bouton S1 7 fois pour activer le changement dans la position du
cavalier JP2.
Micro-interrupteurs de couplage et d'identification des barres palpeuses et des
photocellules
PROG. RX Bouton de programmation
- contact barres palpeuses N.C. (EDGE 2)
- contact barres palpeuses N.C. (EDGE 1)
- contact photocellules N.C. (PHOTO)
- commande ouverture totale avec bouton N.O. présent dans installe
- à disposition pour implémentations futures
- présence de tension alimentation 12-24V ca/cc
- apprentissage des codes radio pour clignoteur
=> fonctionnement normal
=> barre palpeuse ou photocellule occupée
=> alarme
ATTENTION: Lorsque Vous effectuez un changement de position des microinterrupteurs,
pressez la touche PROG RX pour 6 fois, de façon à ajourner la programmation du
système. Au terme, les leds bicolores EDGE/PHOT doivent résulter tous éteints.
Led bicolore
EDGE PHOT 1-6
J4
J2
12/24V ac/dc
