Sicherheitsgeräte - RIB MASTER Wi-Fi OS Bedienungsanleitung

D
VERTIGO Wi-Fi 8
Kode ACG8042
VERTIGO Wi-Fi 10
Kode ACG8043
Das Wi-Fi SYSTEM erfüllt die Norm EN 13849-2:2013 und zusammen mit einer
elektronischen RIB-Schalttafel bildet es ein Schutz PL "c" Kategorie 2.

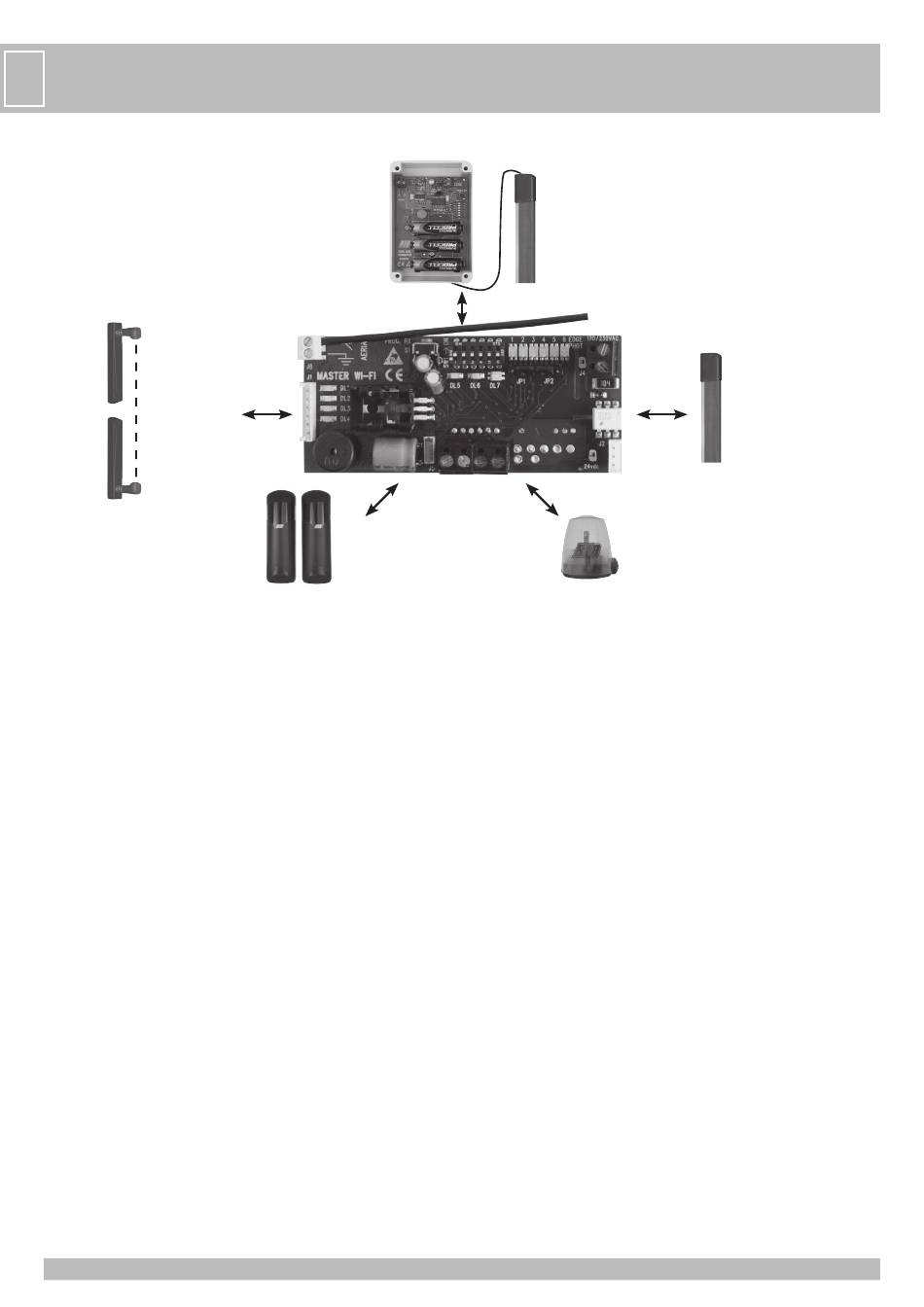

Das Wi-Fi SYSTEM ermöglicht durch die Benutzung der MASTER Wi-Fi OS Karte den
Aufbau eines Systems mit NOVA Wi-Fi Fotozellen und TOUCH Wi-Fi Kontaktleisten,
die auch auf sich bewegende Teile montiert werden können, da sie keinen
Kabelanschluss benötigen.
Das System überwacht fortlaufend die Gegenwart der verschiedenen Sicherheitsgeräte und
den Batteriezustand. Es erfüllt alle Anforderung für aktive Sicherheit bei allen Arten von
Öffnungsfunktionen.
Mit der elektronischen Schalttafel von RIB ist es dem System möglich, den von den aktuellen
Normen geforderten Selbsttest durchzuführen.
Jedes funkgesteuerte Sicherheitsgerät verfügt über seinen eigenen internen
Identifizierungscode, welcher ihn von den anderen unterscheidet.
NORMEN FÜR AUTOMATISCHE TORE UND TÜREN
Der Installateur muss sicherstellen, dass das Wi-Fi System gemäß der Norm EN 12453
Punkt 5.1.2 an die elektronische Schalttafel angeschlossen ist und in der Lage ist eine
Funktionsüberprüfung vor dem Schließen durchzuführen (SELBSTTEST).
Dieses wird durch die Verwendung von RIB-Geräten bei der Installation eines Systems in
Übereinstimmung mit den geltenden Normen und Richtlinien ermöglicht.
Nachdem die Anlage installiert ist muss nachgewiesen werden, dass sie die Norm EN
13241-1 erfüllt.
RIB haftet nicht für Schäden jeglicher Art, die sich auf unsachgemäße, falsche oder
unangemessene Verwendung der Produkte zurückführen lassen.
MASTER Wi-Fi
Die Steuerung arbeitet Geräte für Sicherheit und Signalisierung arbeiten mit 868,3 MHz und
werden während der Installation programmiert.
MASTER Wi-Fi ist in 4 Versionen erhältlich:
- MASTER Wi-Fi mit Steckverbindungen (Kode ACG6094), für die Verwendung mit allen
elektronischen CRX RIB Schalttafeln ohne Funk.
- MASTER Wi-Fi mit Klemmleiste (Kode ACG6099), für die Verwendung mit anderen
Marken oder RIB CRX Schalttafeln.
- MASTER Wi-Fi FR mit Klemmleiste (Kode ACG6150), für die Verwendung mit anderen
Marken oder RIB CRX Schalttafeln.
- MASTER Wi-Fi OS mit Klemmleiste (Kode ACG6152), für die Verwendung mit anderen
Marken oder RIB CRX Schalttafeln.
TX RED
Kode ACG6202
NOVA Wi-Fi
Kode ACG8037
26
TOUCH
Kode ACG3015
oder mechanische oder resistive Kontaktleiste mit
anderen Marken
SPARK Wi-Fi
Kode ACG7064
SICHERHEITSGERÄTE
MASTER Wi-Fi OS kann bis zu 6 Sicherheitsgeräte (NOVA Wi-Fi + VERTIGO Wi-Fi + TOUCH
Wi-Fi + TX RED) gleichzeitig betreiben.
- NOVA Wi-Fi Fotozellen (Kode ACG8037): können an TOUCH mechanische Kontaktleisten
(Kode ACG3015) oder an resistive Kontaktleisten, sowohl am Fotozellensender als auch
-empfänger, angeschlossen werden.
- VERTIGO Wi-Fi Fotozellen (VERTIGO Wi-Fi 8 Kode ACG8042 - VERTIGO Wi-Fi 10 Kode
ACG8043): kabellose vertikale Fotozelle ersetzt die Schaltleisten.
- TOUCH Wi-Fi Kontaktleiste (Kode ACG3016), mit integriertem Sender/Empfänger.
- TX RED (Kode ACG6202): Radio-Sender für mechanische oder resistive Kontaktleisten.
FERNSTEUERUNGEN
Es ist auch möglich Kabelsteuerungen mit N.O. Kontakt anzuschließen (Schlüsselschalter,
Taster...).
VISUELLE SIGNALE
MASTER Wi-Fi OS kann mit eine oder mehrere SPARK Wi-Fi Blinker (868,3 MHz) Kode
ACG7064 betrieben werden,
MASTER Wi-Fi OS verfügt über LEDs für die Überwachung des Systemstatus und für die
Identifizierung von Fotozellen oder Kontaktleisten mit leeren Batterien.
TONSIGNALE
MASTER Wi-Fi OS verfügt über einen Summer zur Signalisierung der Installationsphasen
und Warnung, wenn Batterien leer sind, oder dient als Alarm für den Fall, dass die Geräte
nicht funktionieren.
TOUCH Wi-Fi
Kode ACG3016
