RIB MASTER Wi-Fi OS Bedienungsanleitung Seite 36

E
S
C

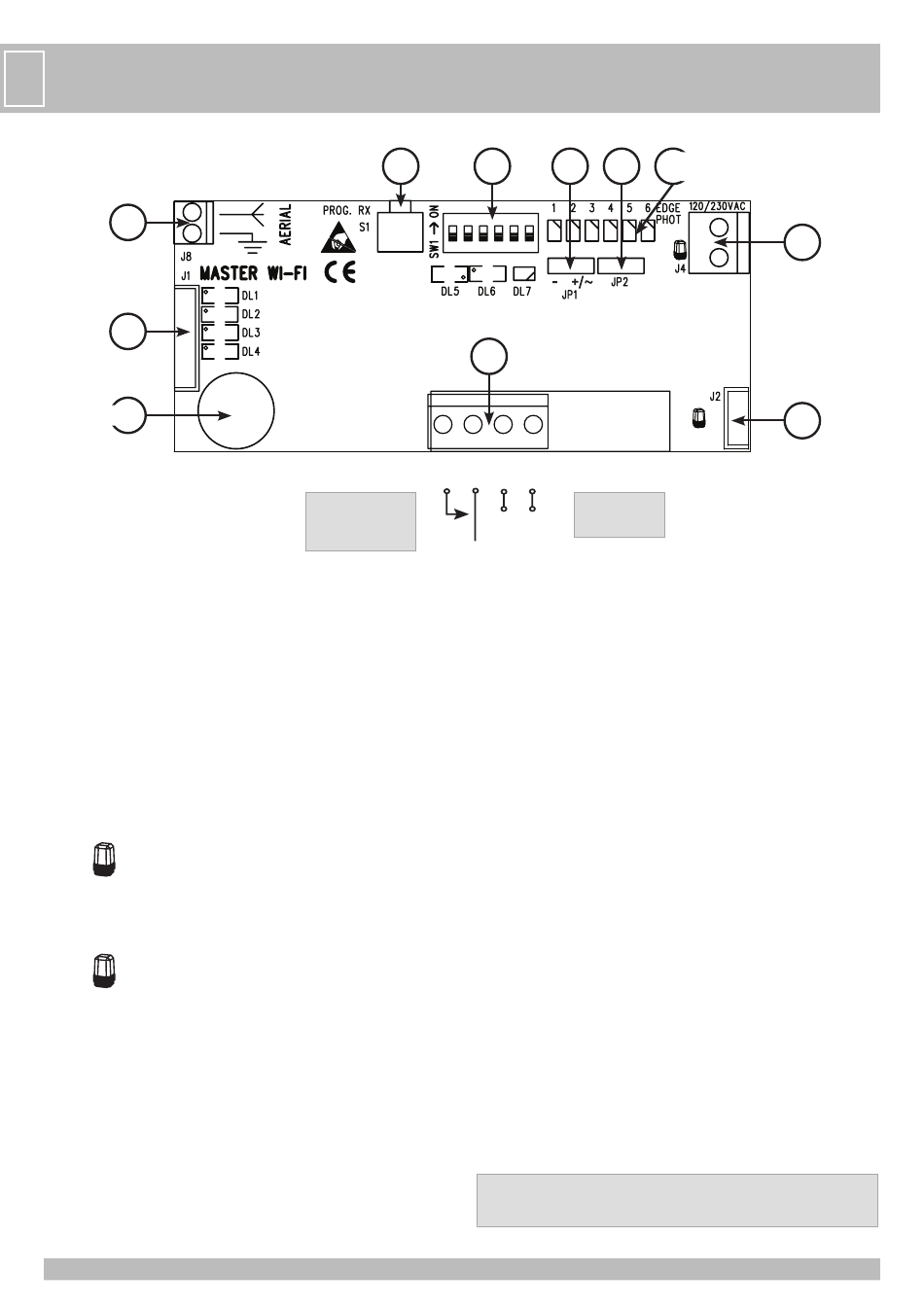

- LAYOUT
J8
J1
BUZZER
J1 =>
CONECTOR PARA CONEXIONES AL CUADRO DE MANDO, A LAS ENTRADAS A LAS
SEGURIDADES
Cable verde => costa EDGE 2
- Si JP2 se establece en SX => esta salida activa las
- Si JP2 se establece en DX => esta salida no está
Cable gris => común de los contactos COM
Cable amarillo => costa EDGE 1
- Si JP2 se establece en SX => esta salida activa las
- Si JP2 se establece en DX => esta salida activa las
Cable negro => fotocélula PHOT N.C.
Cable blanco => borne al que debe conectarse el cable proveniente del
botón de mando N.O. ya presente en la instalación.
Cable marrón => alimentación autotest A-D+ TEST.
J2 => CONECTOR PARA CONEXIONES AL CUADRO DE MANDO A 12/24V ac/dc,
A LA SALIDA DEL INTERMITENTE (ATENCIÓN A LAS POLARIDADES)
Cable rojo => positivo (para conectar al polo positivo de la salida del
intermitente)
Cable negro => negativo (para conectar al polo negativo de la salida del
intermitente)
J4 =>
BORNES PARA CONEXIONES AL CUADRO DE MANDO 120/230V, A LA
SALIDA DEL INTERMITENTE
J5 =>
REGLETA DE BORNES PARA CONEXIONES SOBRE CUADROS DE MANDO DE
OTRAS MARCAS O RIB CRX
J8 =>
BORNE PARA CONEXION ANTENA 868,3 MHz
JP1 => A/D+ TEST
-
Jumper selección modalidad AUTOTEST para cuadros de mando con alimentación
AUTOTEST negativa
+/~ Jumper selección modalidad AUTOTEST para cuadros de mando con alimentación
AUTOTEST positiva/alternada (como los cuadros RIB)
JP2 => Si JP2 se establece en SX:
- la salida EDGE 1 activa las costas almacenados en las posiciones 1-2-3
- la salida EDGE 2 activa las costas almacenados en las posiciones 4-5-6
Contacto mando
apertura total
COM-OPEN/K
costas almacenados en las posiciones 4-5-6.
habilitada.
costas almacenados en las posiciones 1-2-3.
costas almacenados en las posiciones da 1 a 6.
S1 SW1
J5
4 3 2 1
4 3
-
+
COM
12/24V ac/dc
K.BUTTON
Si JP2 se establece en DX:
- la salida EDGE 1 activa las costas almacenados en las posiciones da 1 a 6
- la salida EDGE 2 no está habilitada.
¡ATENCIÓN! después de mover el puente en MASTER Wi-Fi OS encendido, pulse
el botón S1 7 veces para activar el cambio de la posición de JP2.
SW1 =>
Microinterruptores de combinación e identificación de costas y fotocélulas
S1 => PROG. RX
BUZZER => Señalización sonora para los estados de instalación, atención y alarma
LED
DL1 (rojo) - contacto costas N.C. (EDGE 2)
DL2 (rojo) - contacto costas N.C. (EDGE 1)
DL3 (rojo) - contacto fotocélulas N.C. (PHOTO)
DL4 (rojo) - mando apertura total con botón N.O. ya presente en la instalación
DL5 (verde) - disponible para implementaciones futuras
DL6 (amarillo)- presencia de tensión de alimentación 12-24V ca/cc
DL7 (bicolor) - memorización de los códigos de radio para intermitente
LED BICOLOR EDGE PHOT
apagado => funcionamiento regular
verde => costa o fotocélula ocupada
rojo/verde => alarma
LED EDGE PHOT 1 - COSTA O FOTOCÉLULA 1
LED EDGE PHOT 2 - COSTA O FOTOCÉLULA 2
LED EDGE PHOT 3 - COSTA O FOTOCÉLULA 3
LED EDGE PHOT 4 - COSTA O FOTOCÉLULA 4
LED EDGE PHOT 5 - COSTA O FOTOCÉLULA 5
LED EDGE PHOT 6 - COSTA O FOTOCÉLULA 6
SW1 MICROINTERRUPTORES - DIP
DIP 1 ON => COSTA O FOTOCÉLULA 1 ACTIVADA
DIP 2 ON => COSTA O FOTOCÉLULA 2 ACTIVADA
DIP 3 ON => COSTA O FOTOCÉLULA 3 ACTIVADA
DIP 4 ON => COSTA O FOTOCÉLULA 4 ACTIVADA
DIP 5 ON => COSTA O FOTOCÉLULA 5 ACTIVADA
DIP 6 ON => COSTA O FOTOCÉLULA 6 ACTIVADA
ATENCIÓN: Cuando efectúa un cambio de posición de los microinterruptores, presionan
la tecla PROG RX por 6 veces, de tal modo que remita la programación del sistema. Al
término, los leds bicolores EDGE/PHOT deben resultar muy apagados.
36
Led bicolor
JP1 JP2
EDGE PHOT 1-6
12/24V ac/dc
2+ 1-
Alimentación
12/24V ac/dc
Botón para programación
J4
J2
