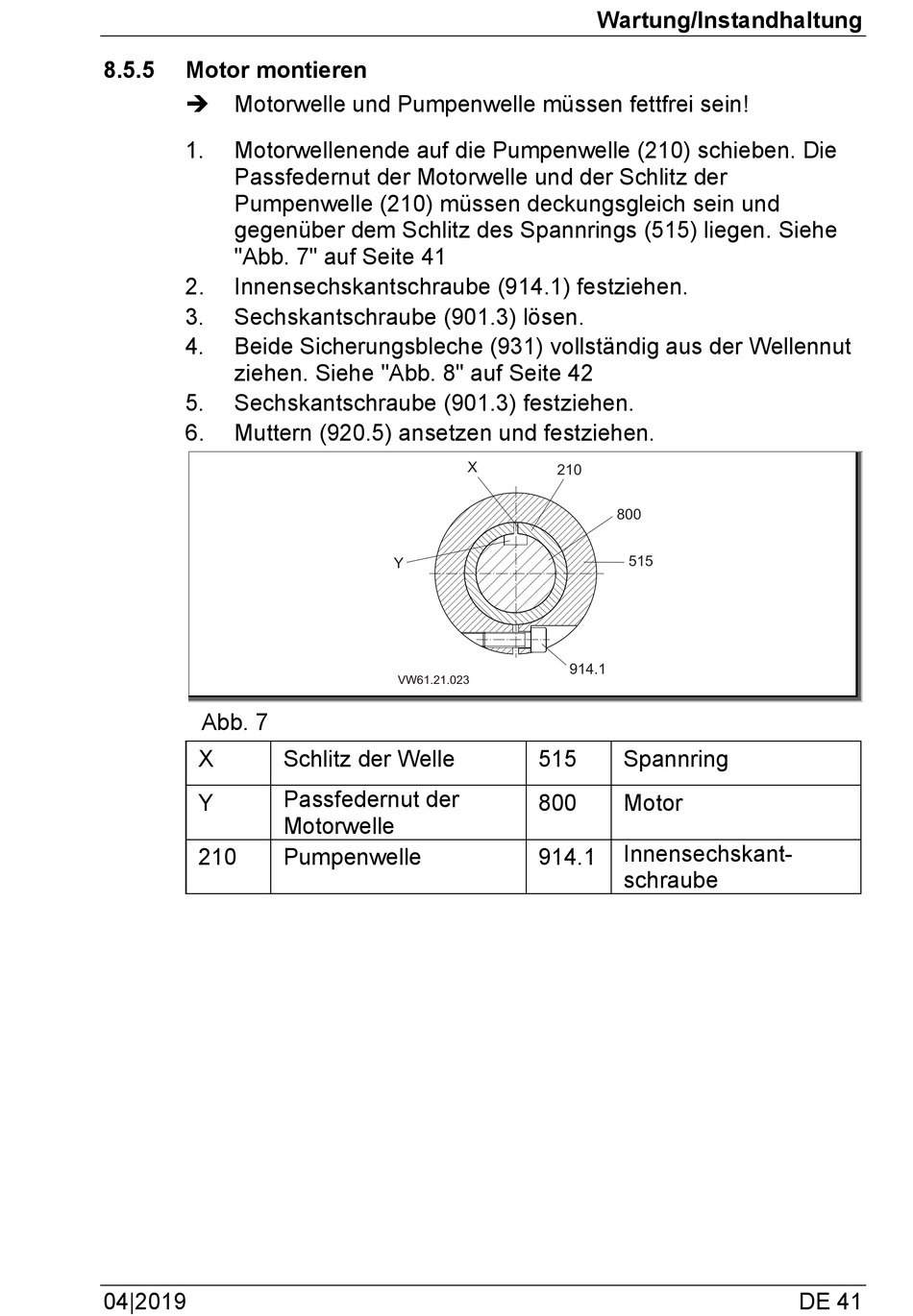

Motor Montieren - BADU Normblock Multi Originalbetriebsanleitung

8.5.5

Motor montieren

 Motorwelle und Pumpenwelle müssen fettfrei sein!
1. Motorwellenende auf die Pumpenwelle (210) schieben. Die
Passfedernut der Motorwelle und der Schlitz der
Pumpenwelle (210) müssen deckungsgleich sein und
gegenüber dem Schlitz des Spannrings (515) liegen. Siehe
"Abb. 7" auf Seite 41
2. Innensechskantschraube (914.1) festziehen.
3. Sechskantschraube (901.3) lösen.
4. Beide Sicherungsbleche (931) vollständig aus der Wellennut
ziehen. Siehe "Abb. 8" auf Seite 42
5. Sechskantschraube (901.3) festziehen.
6. Muttern (920.5) ansetzen und festziehen.
Abb. 7
X
Y
210
04|2019
Y
VW61.21.023
Schlitz der Welle
Passfedernut der
Motorwelle
Pumpenwelle
Wartung/Instandhaltung
X
210
800
515
914.1
515 Spannring
800 Motor
Innensechskant-
914.1
schraube
DE 41
