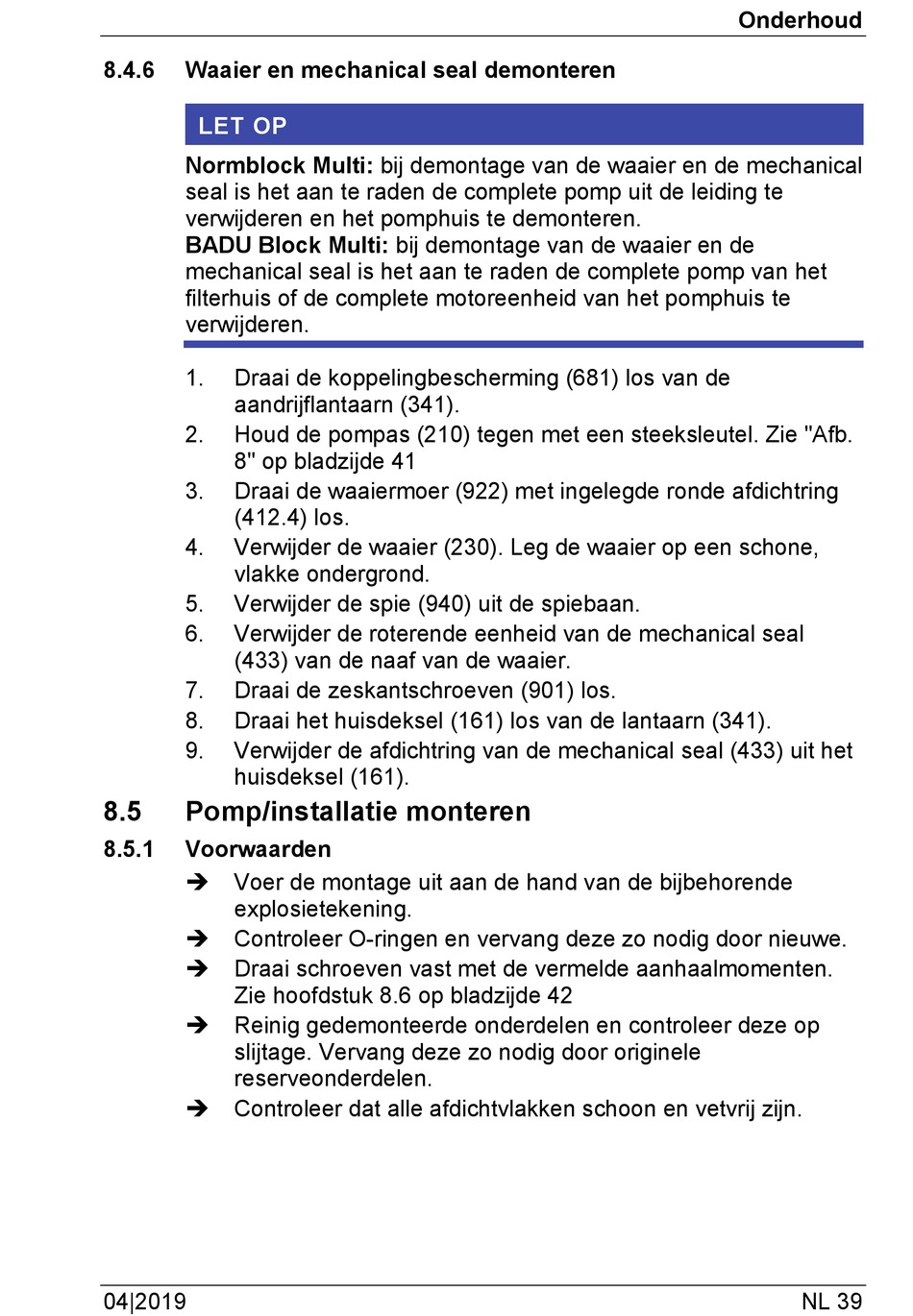

8.4.6

Waaier en mechanical seal demonteren

LET OP
Normblock Multi: bij demontage van de waaier en de mechanical
seal is het aan te raden de complete pomp uit de leiding te
verwijderen en het pomphuis te demonteren.
BADU Block Multi: bij demontage van de waaier en de
mechanical seal is het aan te raden de complete pomp van het
filterhuis of de complete motoreenheid van het pomphuis te
verwijderen.
1. Draai de koppelingbescherming (681) los van de
aandrijflantaarn (341).
2. Houd de pompas (210) tegen met een steeksleutel. Zie "Afb.
8" op bladzijde 41
3. Draai de waaiermoer (922) met ingelegde ronde afdichtring
(412.4) los.
4. Verwijder de waaier (230). Leg de waaier op een schone,
vlakke ondergrond.
5. Verwijder de spie (940) uit de spiebaan.
6. Verwijder de roterende eenheid van de mechanical seal
(433) van de naaf van de waaier.
7. Draai de zeskantschroeven (901) los.
8. Draai het huisdeksel (161) los van de lantaarn (341).
9. Verwijder de afdichtring van de mechanical seal (433) uit het
huisdeksel (161).
8.5

Pomp/installatie monteren

8.5.1

Voorwaarden

 Voer de montage uit aan de hand van de bijbehorende
explosietekening.
 Controleer O-ringen en vervang deze zo nodig door nieuwe.
 Draai schroeven vast met de vermelde aanhaalmomenten.
Zie hoofdstuk 8.6 op bladzijde 42
Reinig gedemonteerde onderdelen en controleer deze op

slijtage. Vervang deze zo nodig door originele
reserveonderdelen.
 Controleer dat alle afdichtvlakken schoon en vetvrij zijn.
