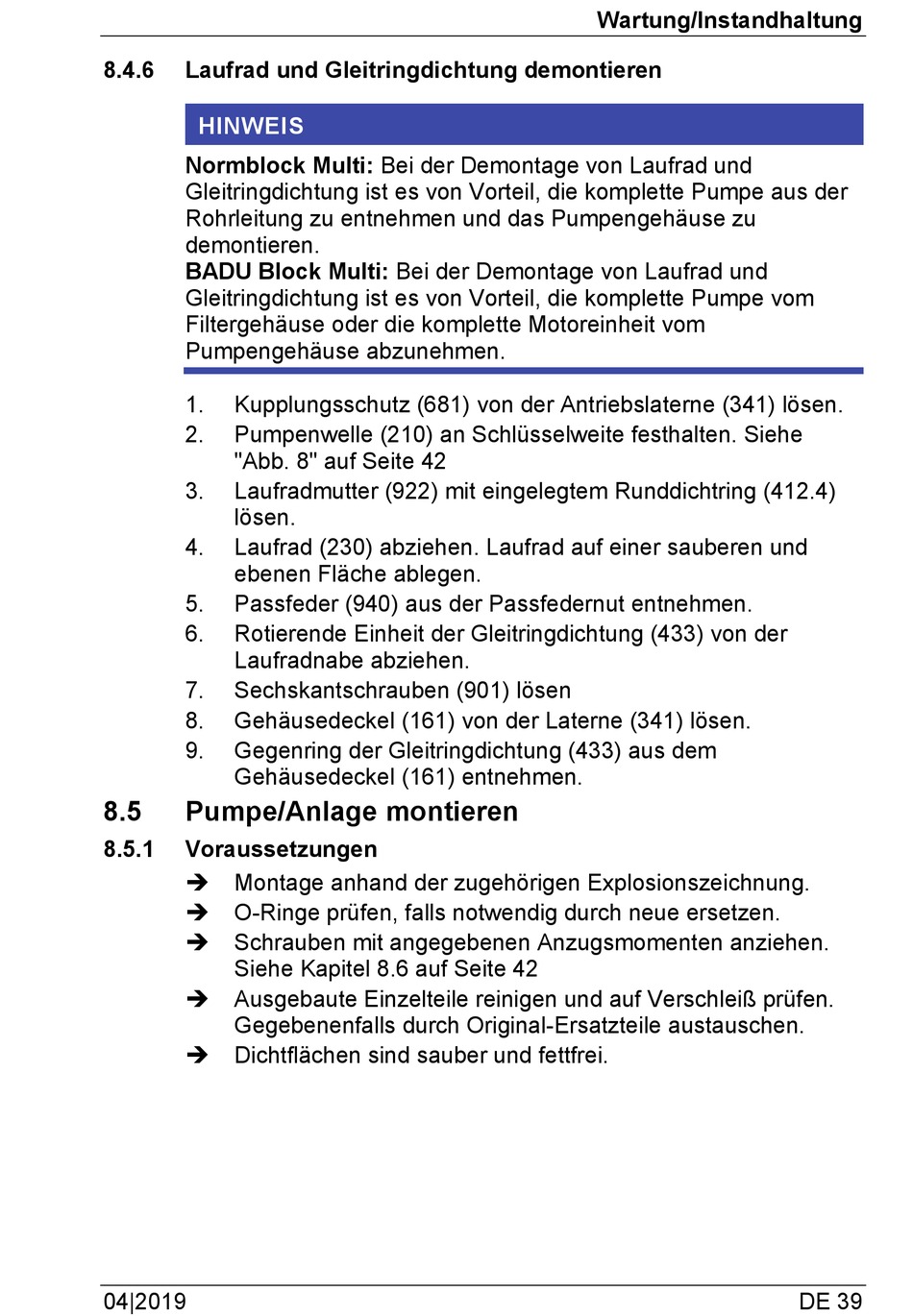

8.4.6

Laufrad und Gleitringdichtung demontieren

HINWEIS
Normblock Multi: Bei der Demontage von Laufrad und
Gleitringdichtung ist es von Vorteil, die komplette Pumpe aus der
Rohrleitung zu entnehmen und das Pumpengehäuse zu
demontieren.
BADU Block Multi: Bei der Demontage von Laufrad und
Gleitringdichtung ist es von Vorteil, die komplette Pumpe vom
Filtergehäuse oder die komplette Motoreinheit vom
Pumpengehäuse abzunehmen.
1. Kupplungsschutz (681) von der Antriebslaterne (341) lösen.
2. Pumpenwelle (210) an Schlüsselweite festhalten. Siehe
"Abb. 8" auf Seite 42
3. Laufradmutter (922) mit eingelegtem Runddichtring (412.4)
lösen.
4. Laufrad (230) abziehen. Laufrad auf einer sauberen und
ebenen Fläche ablegen.
5. Passfeder (940) aus der Passfedernut entnehmen.
6. Rotierende Einheit der Gleitringdichtung (433) von der
Laufradnabe abziehen.
7. Sechskantschrauben (901) lösen
8. Gehäusedeckel (161) von der Laterne (341) lösen.
9. Gegenring der Gleitringdichtung (433) aus dem
Gehäusedeckel (161) entnehmen.
8.5

Pumpe/Anlage montieren

8.5.1

Voraussetzungen

 Montage anhand der zugehörigen Explosionszeichnung.
 O-Ringe prüfen, falls notwendig durch neue ersetzen.
 Schrauben mit angegebenen Anzugsmomenten anziehen.
Siehe Kapitel 8.6 auf Seite 42
 Ausgebaute Einzelteile reinigen und auf Verschleiß prüfen.
Gegebenenfalls durch Original-Ersatzteile austauschen.
 Dichtflächen sind sauber und fettfrei.
