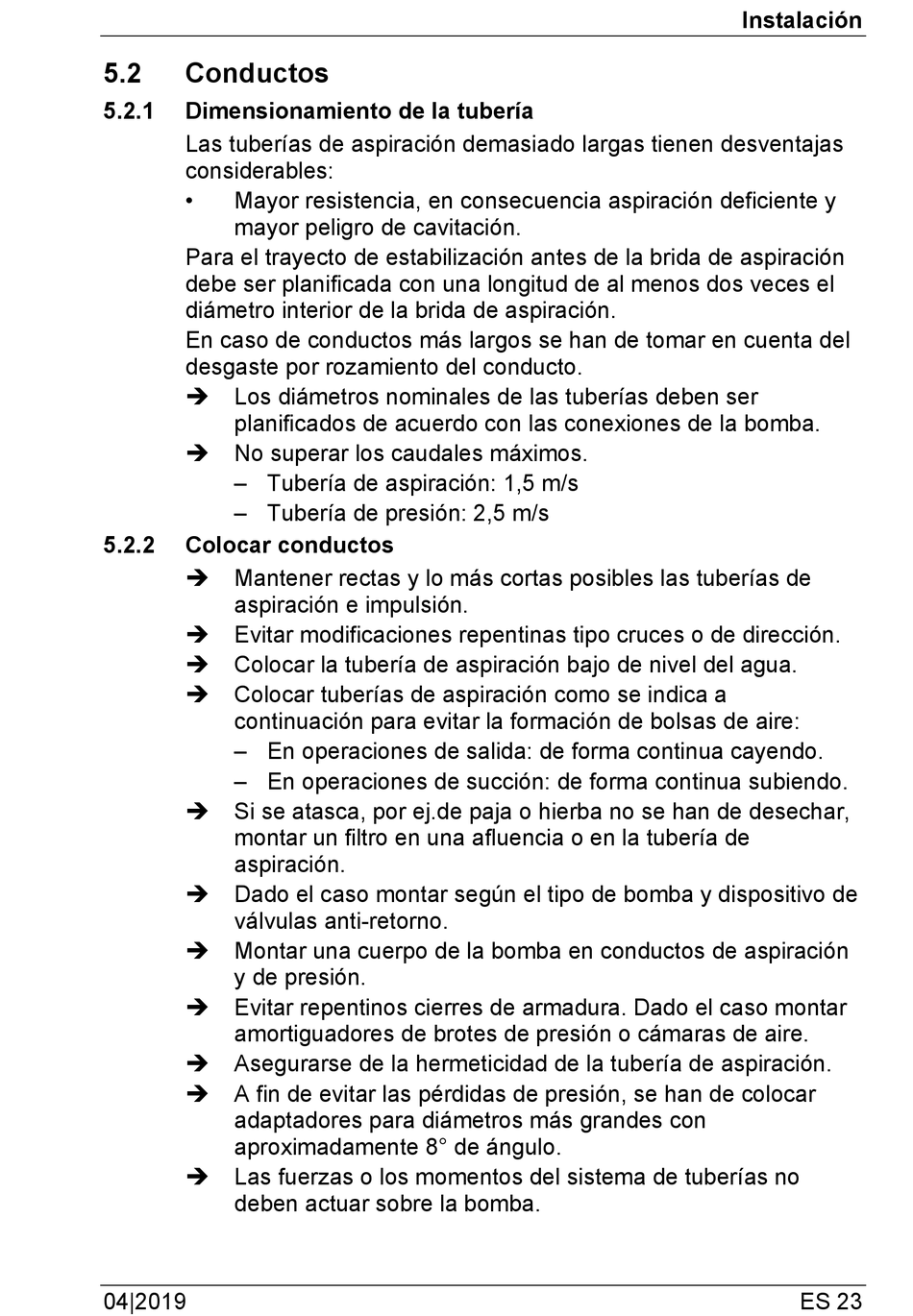

5.2

Conductos

5.2.1 Dimensionamiento de la tubería
Las tuberías de aspiración demasiado largas tienen desventajas
considerables:
• Mayor resistencia, en consecuencia aspiración deficiente y
mayor peligro de cavitación.
Para el trayecto de estabilización antes de la brida de aspiración
debe ser planificada con una longitud de al menos dos veces el
diámetro interior de la brida de aspiración.
En caso de conductos más largos se han de tomar en cuenta del
desgaste por rozamiento del conducto.
 Los diámetros nominales de las tuberías deben ser
planificados de acuerdo con las conexiones de la bomba.
 No superar los caudales máximos.
– Tubería de aspiración: 1,5 m/s
– Tubería de presión: 2,5 m/s
5.2.2

Colocar conductos

 Mantener rectas y lo más cortas posibles las tuberías de
aspiración e impulsión.
 Evitar modificaciones repentinas tipo cruces o de dirección.
 Colocar la tubería de aspiración bajo de nivel del agua.
 Colocar tuberías de aspiración como se indica a
continuación para evitar la formación de bolsas de aire:
– En operaciones de salida: de forma continua cayendo.
– En operaciones de succión: de forma continua subiendo.
 Si se atasca, por ej.de paja o hierba no se han de desechar,
montar un filtro en una afluencia o en la tubería de
aspiración.
 Dado el caso montar según el tipo de bomba y dispositivo de
válvulas anti-retorno.
 Montar una cuerpo de la bomba en conductos de aspiración
y de presión.
 Evitar repentinos cierres de armadura. Dado el caso montar
amortiguadores de brotes de presión o cámaras de aire.
Asegurarse de la hermeticidad de la tubería de aspiración.

 A fin de evitar las pérdidas de presión, se han de colocar
adaptadores para diámetros más grandes con
aproximadamente 8° de ángulo.
 Las fuerzas o los momentos del sistema de tuberías no
deben actuar sobre la bomba.
04|2019
Instalación
ES 23
