5. FC 300 steuern

5.3. Drivecom 21-Steuerprofil

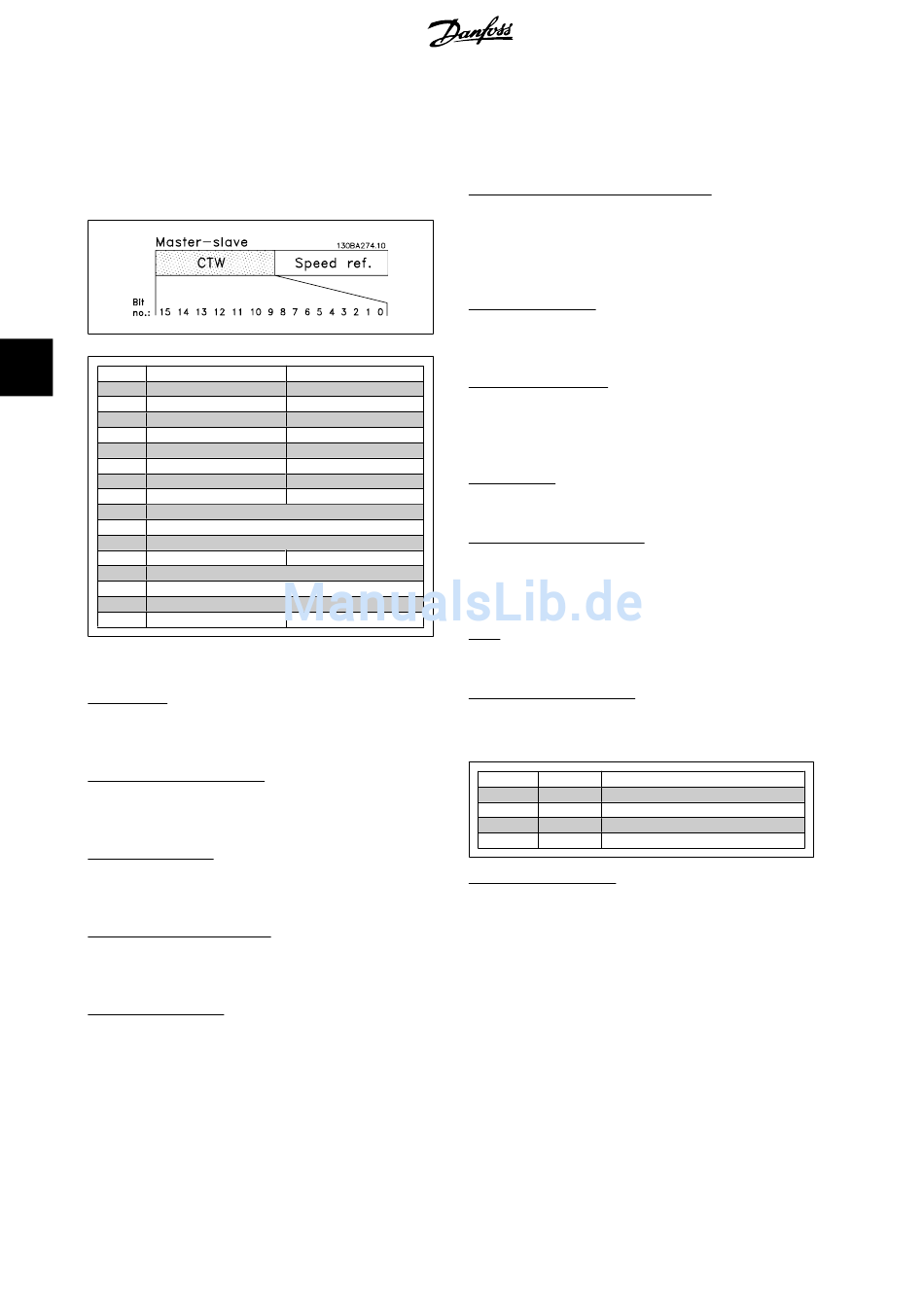

5.3.1. Steuerwort gemäß Drivecom 21-Profil
(Par. 8-10 = Profidrive-Profil)
5
Bit
Bitwert = 0
00
Ausschalten
01
Spannung sperren
02
Schnellstopp
03
Betrieb deaktivieren
04
Rampe deaktivieren
05
Speichern
06
Rampenstopp
07
Ohne Funktion
08
09
10
11
Festdrehzahl JOG 1 AUS Festdrehzahl JOG 1 EIN
12
13
14
15
Vorwärts
Erklärung der Bits:
Bit 00, AUS/EIN:
Bei Bit 00 = „0" wird Übergang 2, 6 oder 8 ausgeführt.
Bei Bit 00 = „1" wird Übergang 3 ausgeführt.
Bit 01, Spannung sperren/aktivieren:
Bei Bit 01 = „0" wird Übergang 9, 10 oder 12 ausgeführt.
Bit 01 = „1" = „Spannung aktivieren".
Bit 02, Schnellstopp/Start:
Bei Bit 02 = „0" wird Übergang 7, 10 oder 11 ausgeführt.
Bit 02 = „1" = Schnellstopp nicht aktiv.
Bit 03, Betrieb deaktivieren/freigeben:
Bei Bit 03 = „0" wird Übergang 5 ausgeführt.
Bit 03 = „1" = „Betrieb freigeben".
Bit 04, Schnellstopp/Rampe:
Bei Bit 04 = „0" wird Übergang 7 oder 11 ausgeführt, Schnellstopp.
Bit 04 = „1" = Rampe aktivieren.
26
Bitwert = 1
Einschalten
Spannung aktivieren
Start
Betrieb freigeben
Rampe aktivieren
Start möglich
Start
Reset
Reserviert
Reserviert
Reserviert
Reserviert
LSB-Parametersatzanwahl
MSB-Parametersatzanwahl
Reversierung
MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Produkthandbuch für FC 300 Interbus
Bit 05, Ausgangsfrequenz speichern/Start möglich:
Bit 05 = „0": Die aktuelle Ausgangsfrequenz wird auch dann gehalten,
wenn der Sollwert geändert wird.
Bit 05 = „1": Der Frequenzumrichter kann wieder seine regelnde Funktion
ausführen; der Betrieb erfolgt gemäß dem jeweiligen Sollwert.
Bit 06, Rampenstopp/Start
Bei Bit 06 = „0" wird die Motordrehzahl vom VLT bis zum Stopp reduziert.
Bei Bit 06 = „1" wird dem VLT ein Startbefehl gegeben.
Bit 07, Ohne Funktion/Reset:
Quittieren einer Abschaltung.
Bit 07 = „0": Es erfolgt kein Reset.
Bit 07 = „1": Es erfolgt ein Reset nach Abschaltung.
Bit 08, 09 und 10:
Drivecom-reserviert
Bit 11, Festdrehzahl JOG 1 AUS/EIN:
Aktivierung der programmierten Drehzahl in Par. 8-90 Bus-Festdrehzahl
1. Festdrehzahl JOG 1 ist nur möglich, wenn Bit 04 = „0" und Bit 00 bis
03 = „1".
Bit 12:
Danfoss-reserviert
Bits 13/14, Parametersatzauswahl:
Bit 13 und 14 dienen zur Wahl zwischen den vier Parametersätzen nach
folgender Tabelle:
Bit 14
Bit 13
Parametersatz
0
0
1
0
1
2
1
0
3
1
1
4
Bit 15, Vorwärts/Reversierung:
Bei Bit 15 = „0" erfolgt keine Reversierung.
Bit 15 = „1" bewirkt Reversierung.
Hinweis: In der Werkseinstellung ist Reversierung in Parameter 8-54 Re-
versierung auf [Klemme] eingestellt.
