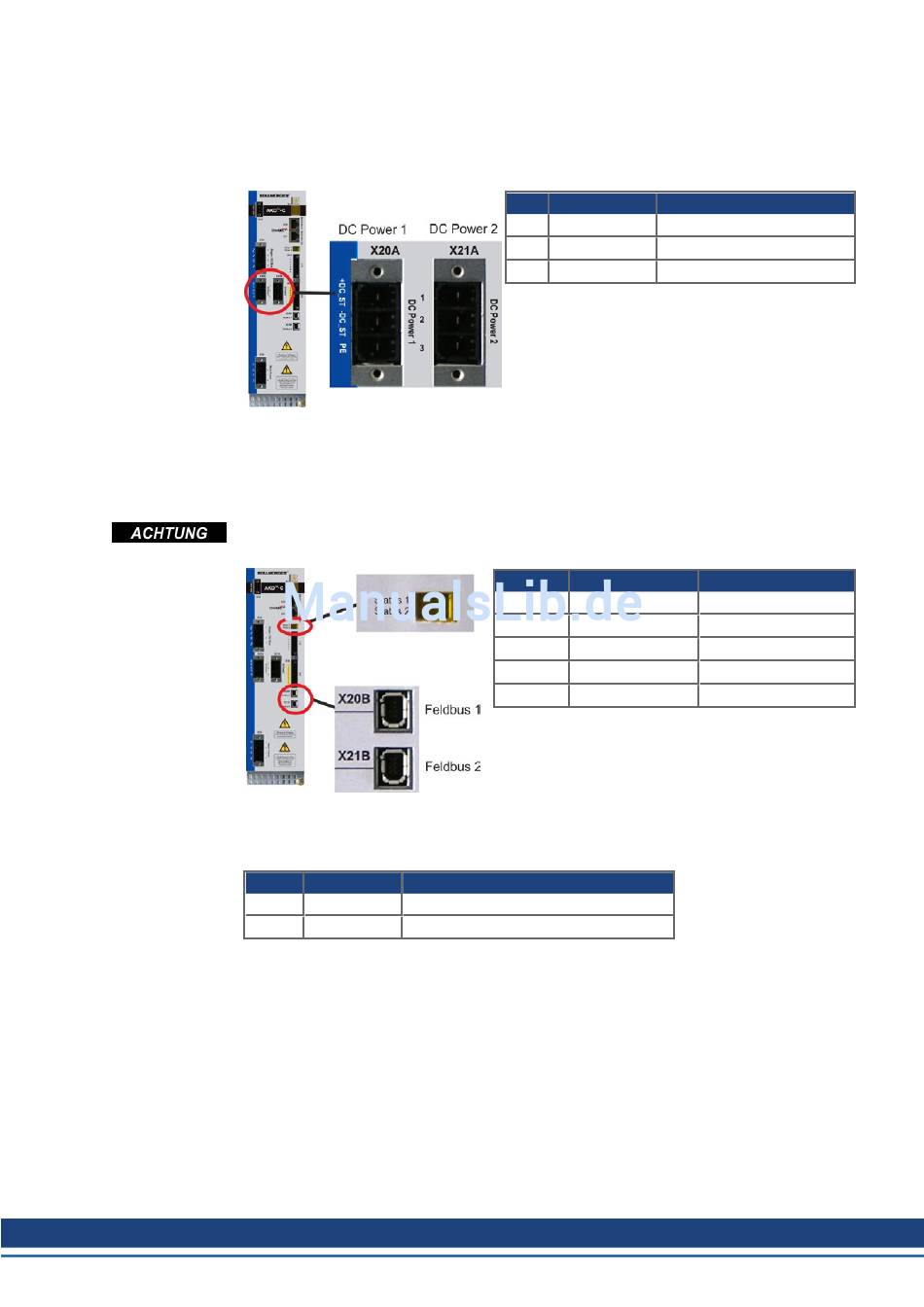

9.9.2 DC Power X20A, X21A

Die DC Power Anschlüsse versorgen bis zu 8 AKD-N Servoverstärker pro Antriebsstrang
mit Gleichstrom. Anschluss für DC Power durch Gegenstecker mit Zugentlastung.
Der Stecker ist am Kollmorgen CCNCN1 Kabel angeschlagen (➜ # 56).

9.9.3 Lokaler Feldbus (X20B, X21B)

Lokale Feldbus Stecker getrennt für jeden Antriebsstrang ermöglichen dem AKD-C mit allen
angeschlossenen AKD-N über ein 4-adriges Bussystem zu kommunizieren.
Der Stecker ist am Kollmorgen CCNCN1 Kabel angeschlagen (➜ # 56).
Diese Schnittstellen dürfen nicht direkt mit standard EtherCAT Geräten verbunden werden.
Die Stecker sind Typ 1 Mini I/O, benutzen Sie nur Kollmorgen Kabel CCNCN1.
Status LEDs für die lokalen Feldbusverbindungen
Der Status der Kommunikation wird über die eingebauten Status LEDs angezeigt, ein Paar
für jeden Antriebsstrang.
LED
Grün
Gelb
Name Funktion
Link In Ein = aktiv, Aus= inaktiv
Betrieb Ein = in Betrieb, Aus= nicht in Betrieb
Kollmorgen | kdn.kollmorgen.com | September 2016
AKD-C Betriebsanleitung | 9 Elektrische Installation
Pin Signal Beschreibung
1 +DC_ST DC Power positiv
2 -DC_ST DC Power negativ
3 PE Schutzerde
Pin Signal
1 Empfangen +
2 Empfangen -
3 Senden +
6 Senden -
4,5,7,8 n.c.
Beschreibung
Empfangen +
Empfangen -
Senden +
Senden -
Nicht verbunden
