9.9 Anschluss der Antriebsstränge
AKD-C unterstützt zwei Antriebsstränge mit bis zu 16 AKD-N Servoverstärker.
Verwenden Sie IP67 Kabeldurchführungen für den Durchbruch der Hybridkabel durch die
Schaltschrankwand.
AKD-C Betriebsanleitung | 9 Elektrische Installation

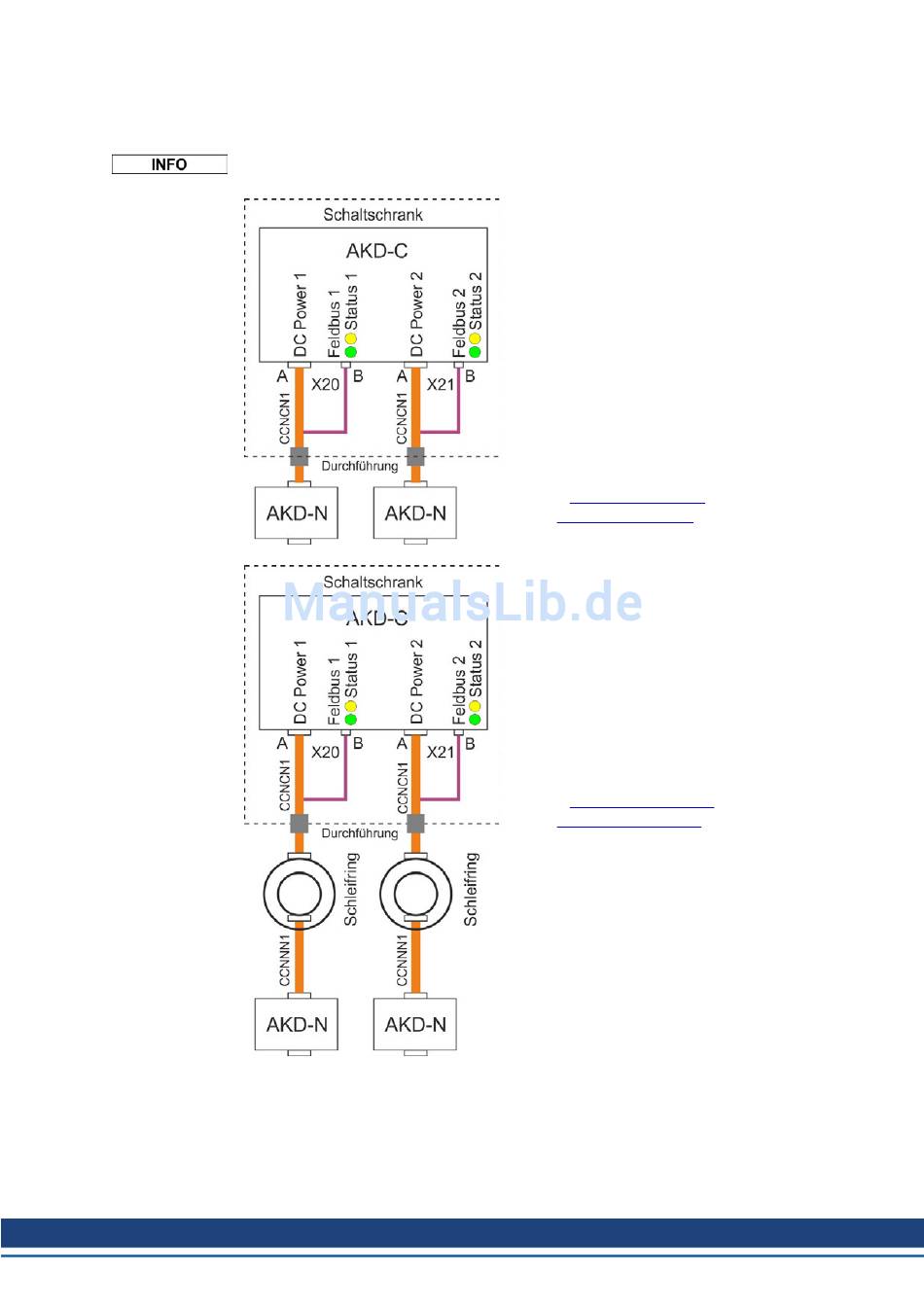

Zum Anschluss des ersten AKD-N an einen der DC
Antriebsstränge muss der Kollmorgen Kabeltyp
CCNCN1 benutzt werden. Dieses Kabel ist ein Y
Adapter mit einem Hybridstecker am AKD-N Ende
und zwei Steckern am AKD-C Ende mit getrenntem
DC Power und lokalem Feldbus.
Kollmorgen empfiehlt zur Sicherstellung der Schutz-
klasse IP67 die Kabeldurchführungsleisten KDL/S
kombiniert mit der Kabeldurchführungstülle KDT/S
von:
Murrplastik Systemtechnik GmbH
Fabrikstraße 10
D-71570 Oppenweiler, Germany
Telefon: +49 (0)7191 482-0
Website: www.murrplastik.de
E-Mail: info@murrplastik.de
Schleifringe für Drehtische
Wenn AKD-N auf einem Drehtisch montiert werden
soll, benötigen Sie für die Leistungs- und Daten-
übertragung zwischen AKD-C im Schaltschrank und
AKD-N auf dem Drehtisch ein Schleifring System.
Kollmorgen arbeitet mit der Firma STEMMANN-
TECHNIK zusammen, die kundenspezifische
Schleifring Lösungen anbietet:
STEMMANN-TECHNIK GmbH
Niedersachsenstraße 2
D-48465 Schüttorf, Germany
Telefon: +49 (0)592381-0
Website: www.stemmann.com
E-Mail: sales@stemmann.de
