6.9.1 Anschluß Schweißbrenner
Pos. Symbol
1
2
3
4
• Zentralstecker des Schweißbrenners in den Zentralanschluß einführen und mit Überwurfmutter
verschrauben.
• Schweißstromstecker des Kombibrenners in die Anschlußbuchse, Schweißstrom "-" stecken und
durch Rechtsdrehen verriegeln
Nur bei Geräten mit integriertem Kühlmodul:
• Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
84

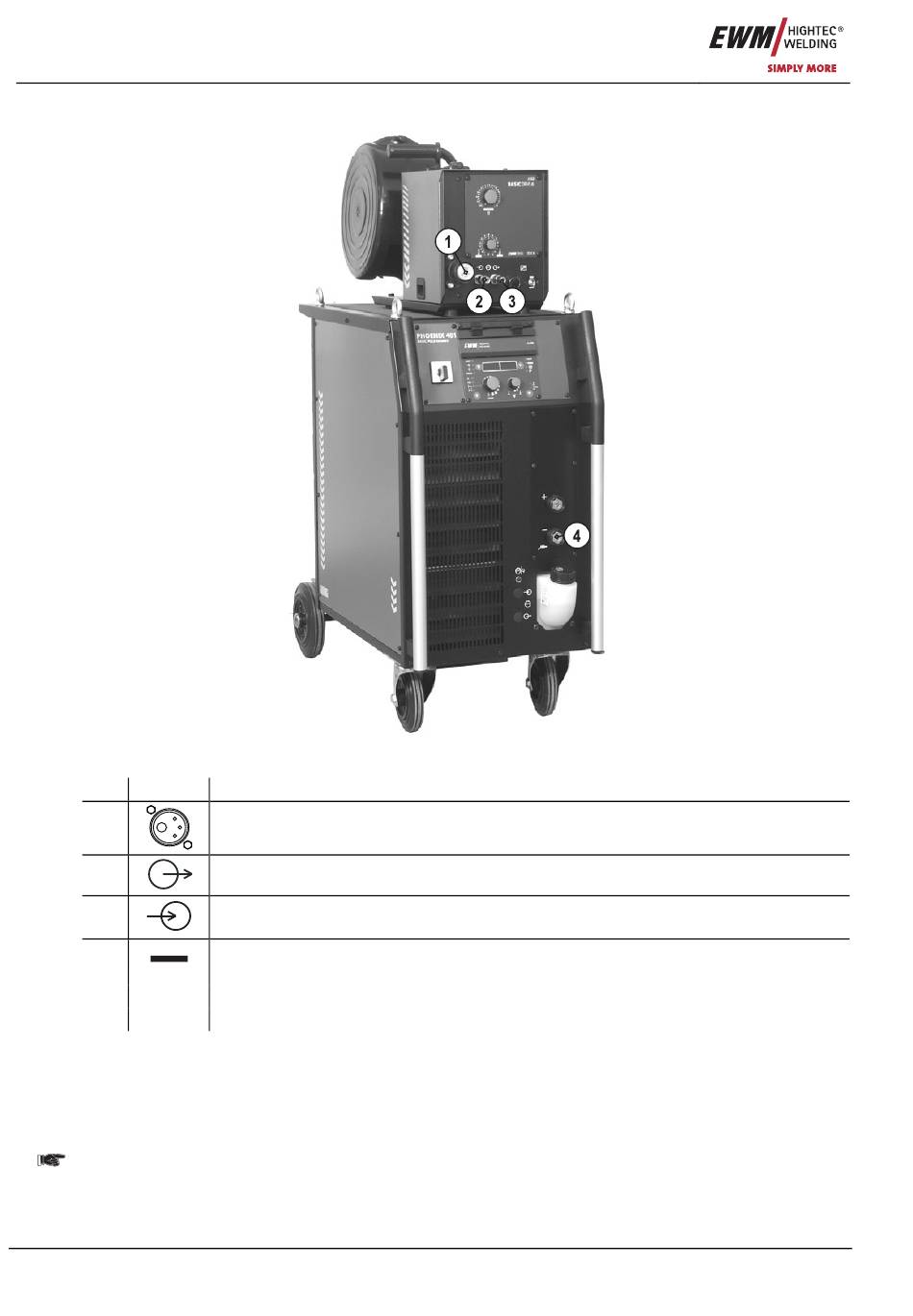

Abbildung 6-11
Beschreibung 0
Eurozentralanschluß (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Anschlußbuchse, Schweißstrom „-"
• MIG/MAG-Schweißen:
• WIG-Schweißen:
• E-Hand-Schweißen:
Werkstückanschluß
Schweißstromanschluß für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluß
