Funktionsbeschreibung
MIG/MAG-Schweißen
5.2.3
MIG/MAG-Arbeitspunkt
Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung
vorgegeben, d. h. der Anwender muß zur Vorgabe seines Arbeitspunktes z.B. nur die gewünschte
Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom
und -spannung (Arbeitspunkt).
Die Einstellung des Arbeitspunktes kann auch von Zubehörkomponenten wie Fernsteller,
Schweißbrenner usw. vorgegeben werden.
5.2.3.1
Anwahl der Anzeigeeinheit
Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialdicke oder Drahtgeschwindigkeit
angezeigt werden.
Bedienelement
Anwendungsbeispiel
Sie müssen Aluminium schweißen, Material= AlMg, Gas= Ar 100%, Drahtdurchmesser= 1,2 mm
(Entspricht also JOB 183), haben keine Vorgaben und kennen nicht die notwendigen Einstellungen z. B.
für die Drahtgeschwindigkeit.
Anzeige auf Materialdicke umschalten, Arbeitspunkt auf z.B. 5 mm Blechdicke einstellen.
Das entspricht einer Drahtgeschwindigkeit von 8,4 m/min.
5.2.3.2
Arbeitspunkteinstellung über Materialdicke, Schweißstrom, Drahtgeschwindigkeit
In den folgenden Ausführungen wird repräsentativ zur Einstellung des Arbeitspunktes nur noch die
Drahtgeschwindigkeit aufgeführt.
Bedienelement
m/min
5.2.3.3
Vorgabe Korrektur der Lichtbogenlänge
Zur individuellen Anpassung der Lichtbogenlänge an jede Schweißaufgabe und jede Anwendung besteht
die Möglichkeit, eine „Korrektur der Lichtbogenlänge" einzustellen.

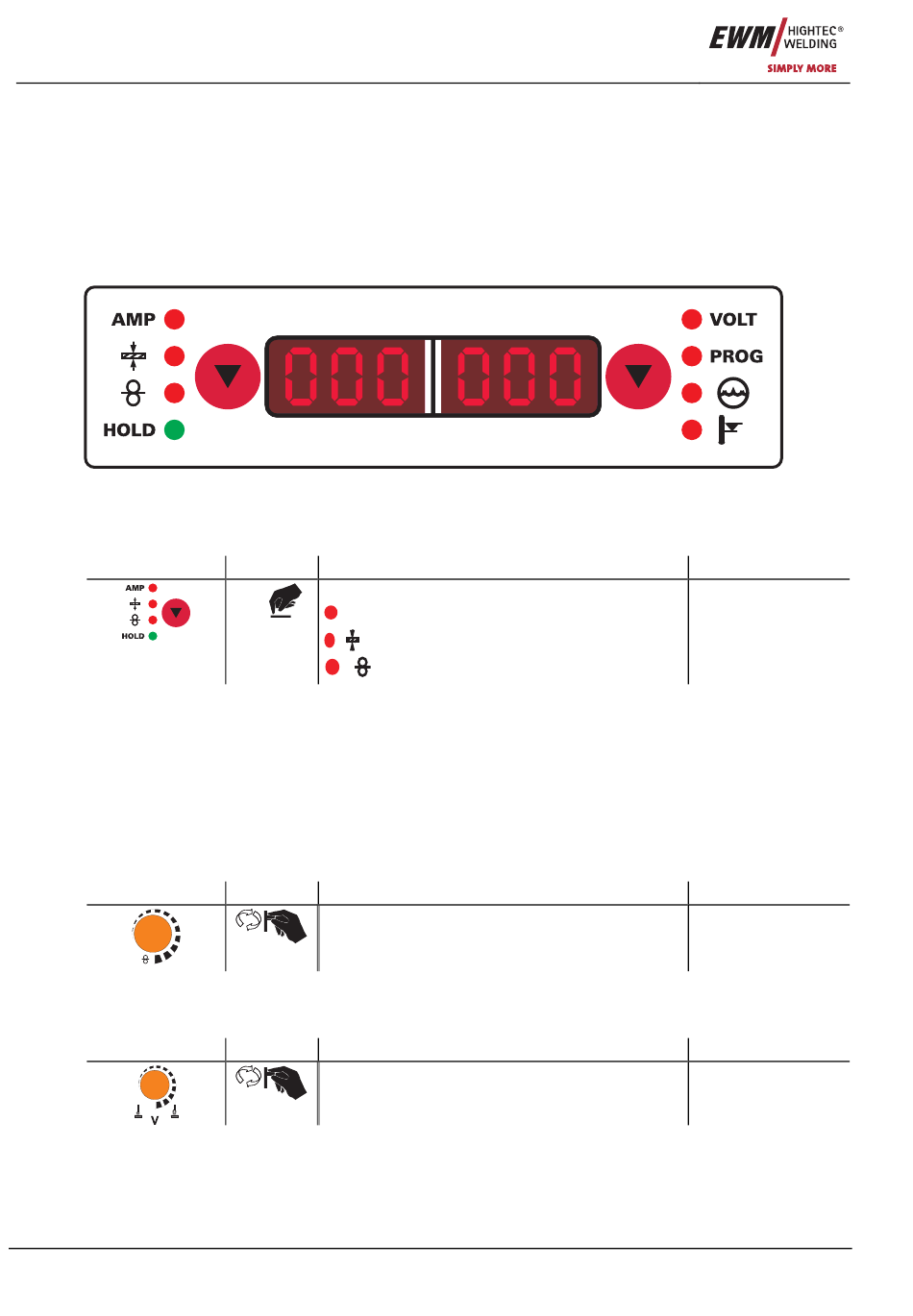

Bedienelement
36
Abbildung 5-6
Aktion
Ergebnis
Umschaltung der LCD-Anzeige zwischen:
A
X x
Schweißstrom,
Materialdicke,
Drahtgeschwindigkeit
Aktion
Ergebnis
Arbeitspunkt wird über zuvor angewählte
Drahtgeschwindigkeit eingestellt.
Aktion
Ergebnis
Einstellung „Korrektur der Lichtbogenlänge"
Display
keine Änderung
Display
Gewählter
Parameter
Display
Angewählter
Parameter
