Inbetriebnahme

Schutzgasversorgung

6.11 Schutzgasversorgung
6.11.1 Anschluß Schutzgasversorgung
Pos. Symbol
1
2
3
4
5
6
7
In die Schutzgasversorgung dürfen keine Verunreinigungen gelangen, da dies sonst zu
Verstopfungen führt.
Alle Schutzgasverbindungen sind gasdicht herzustellen!
• Schutzgasflasche in Flaschenaufnahme stellen und mit Sicherungskette gegen Umfallen sichern!
• Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
• Druckminderer an das Gasflaschenventil montieren.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Druckminderer montieren.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
88

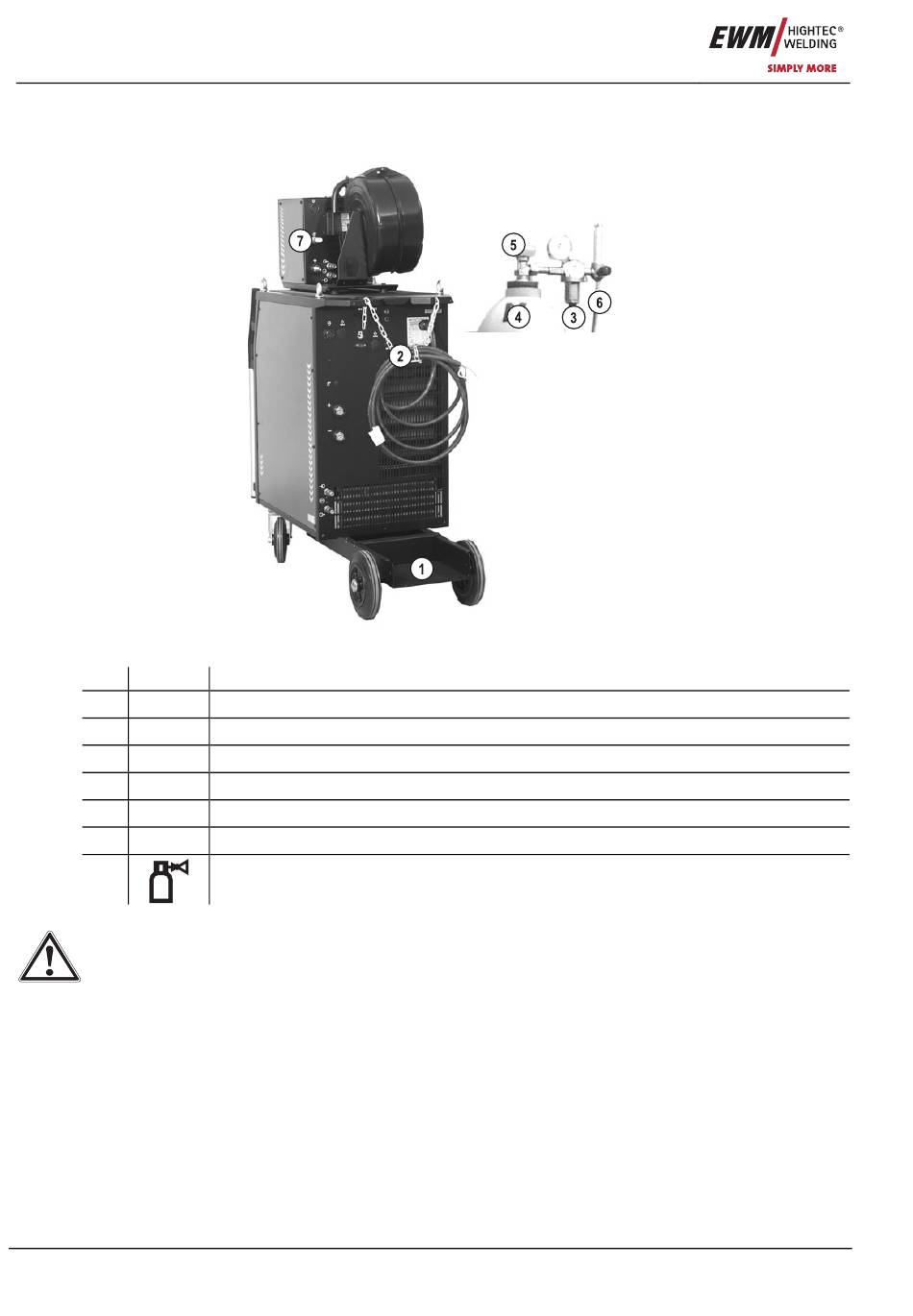

Abbildung 6-14
Beschreibung 0
Flaschenaufnahme
Sicherungskette
Druckminderer
Schutzgasflasche
Flaschenventil
Überwurfmutter G ¼"
Anschlußnippel G¼", Schutzgasanschluß
Art. Nr.: 099-004838-EWM00
