5.2.3.4 Zubehörkomponenten zur Arbeitspunkteinstellung
Zubehörkomponente
Fernsteller PHOENIX R10
MIG/MAG-Powercontrol-Programmbrenner
PC-Software PC 300,

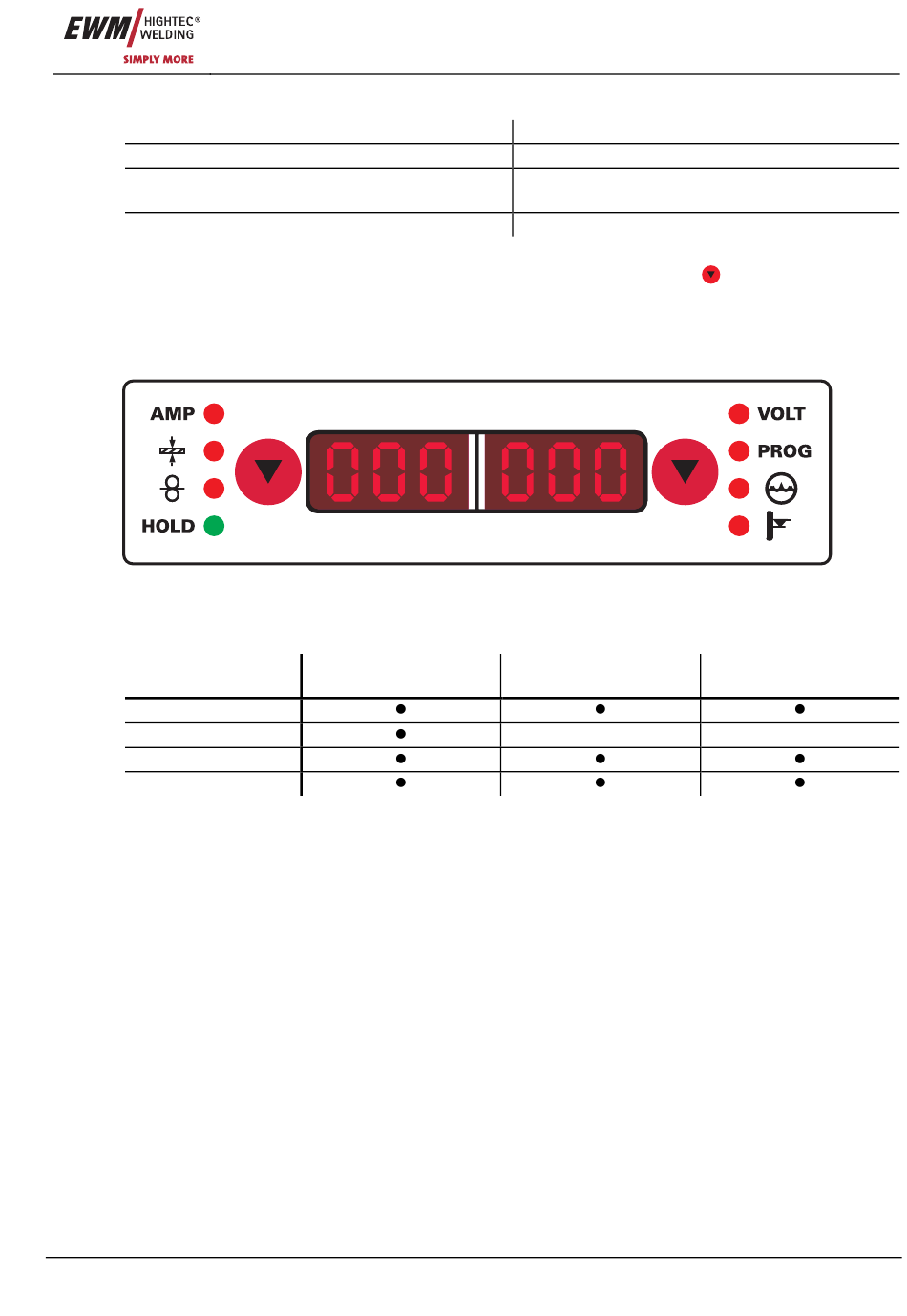

5.2.4 MIG/MAG-Schweißdatenanzeige (Display)
Links neben dem LCD-Display der Steuerung befindet sich eine „Pfeil-Taste" (
anzuzeigenden Schweißparameter. Mit dieser Taste werden die Parameter von oben nach unten
durchgewählt. Nach dem untersten Punkt wird wieder beim obersten fortgefahren.
Auf diese Weise werden auch die Einstellungen für Gasnachströmzeit, Drahtrückbrand und Hotstartstrom
vorgenommen.
Die Parameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte, die Signalleuchte „Hold" leuchtet) angezeigt werden.
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen
(z.B. Drahtgeschwindigkeit) erfolgen, schaltet die Anzeige auf die Sollwerte um.
Art. Nr.: 099-004838-EWM00
Abbildung 5-7
Vor dem Schweißen
(Sollwerte)
Funktionsbeschreibung
Beschreibung
siehe Kapitel " Fernsteller"
siehe Kapitel "MIG/MAG-Powercontrol-
Programmbrenner"
siehe Betriebsanleitung PC-Software PC 300
Während dem
Schweißen (Istwerte)
MIG/MAG-Schweißen
) zur Auswahl der
Nach dem Schweißen
(Holdwerte)
