EWM PHOENIX BASIC series Betriebsanleitung Seite 19

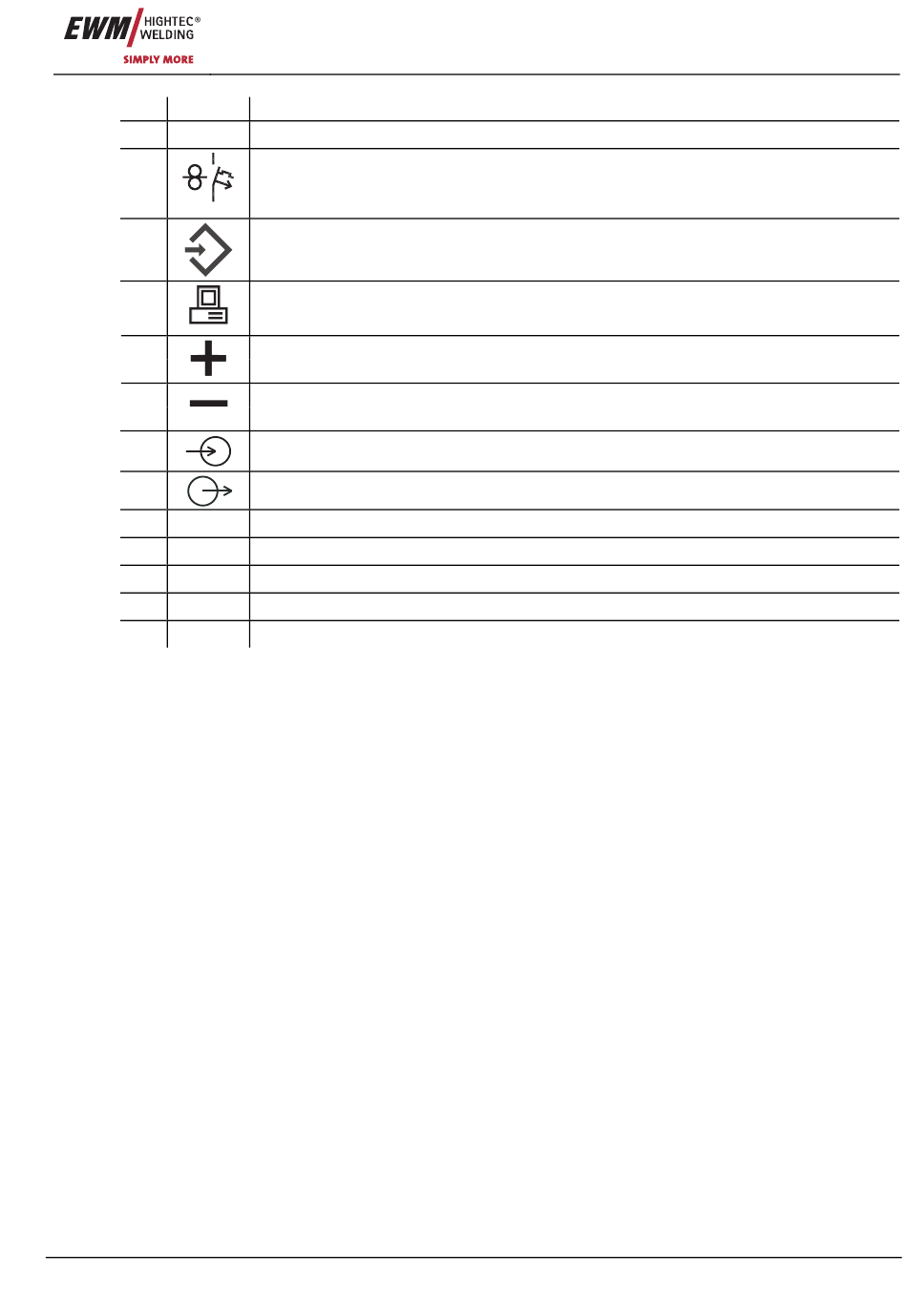

Pos. Symbol
1
2
42V/4A
3
4
PC INT
5
6
7
8
9
10
11
12
13
Art. Nr.: 099-004838-EWM00
Beschreibung 0
Kranöse
Taster "Sicherungsautomat"
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Anschlußbuchse 19-polig (analog)
Anschluß Steuerleitung Drahtvorschubgerät
PC-Schnittstelle, seriell (D-SUB Anschlußbuchse 9-polig)
Anschlußbuchse, Schweißstrom „+"
• MIG/MAG-Schweißen:
Anschlußbuchse, Schweißstrom „-"
• MIG/MAG-Fülldrahtschweißen: Schweißstrom zum „DV" Zentralanschluß / Brenner
Kühlmittelrücklauf vom DV-Gerät (Schnellverschluß rot)
Kühlmittelvorlauf zum DV-Gerät (Schnellverschluß blau)
Transportrollen, Bockrollen
Austrittsöffnung Kühlluft
Sicherungskette
Zugentlastung mit Netzanschlußkabel
Flaschenaufnahme
Gerätebeschreibung
PHOENIX 301; 351; 421; 521 BASIC forceArc
Schweißstrom zum „DV" Zentralanschluß / Brenner
19
