6 Bedienung
kalte Außentemperatur
milde Außentemperatur
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

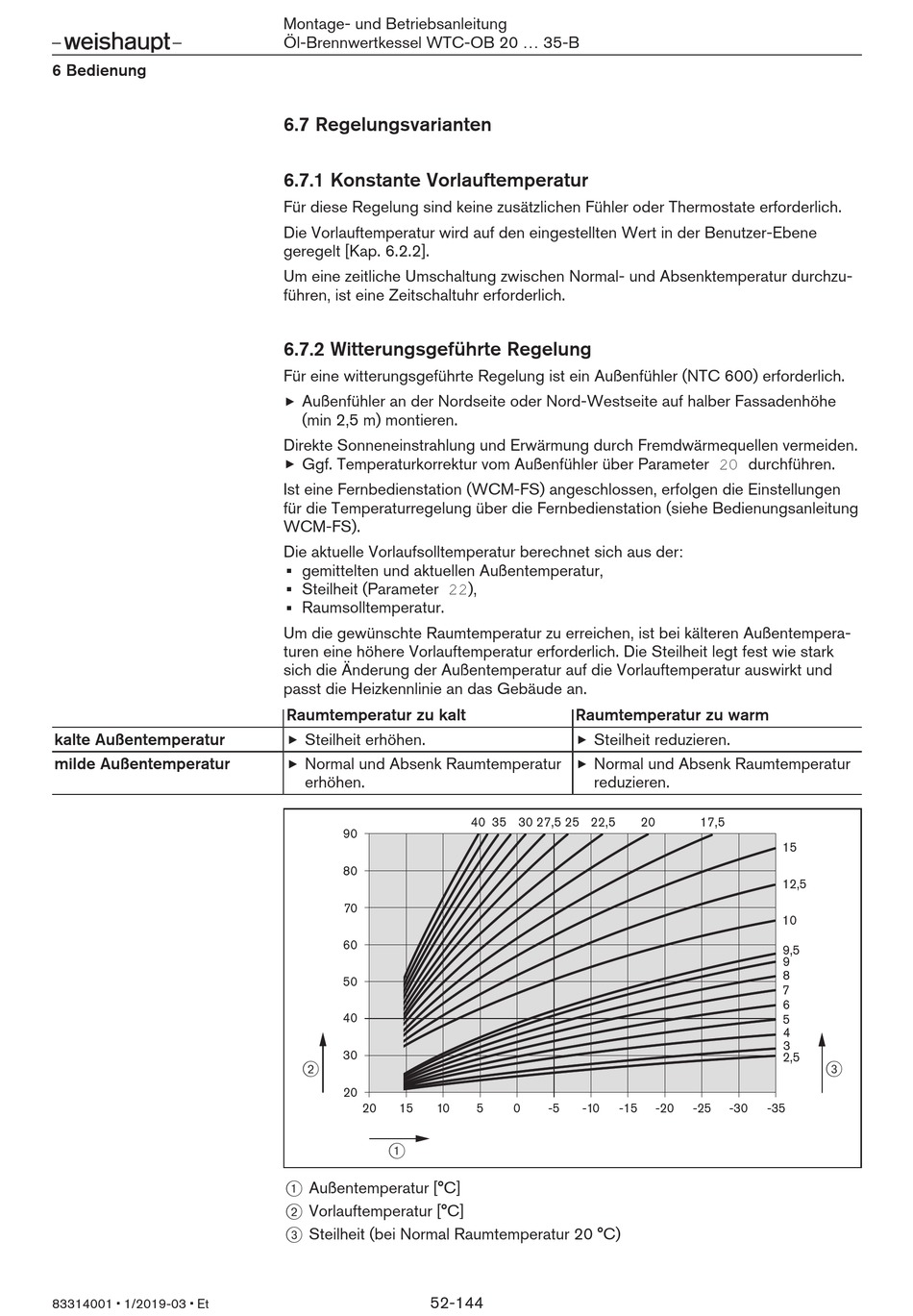

6.7 Regelungsvarianten

6.7.1 Konstante Vorlauftemperatur

Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich.
Die Vorlauftemperatur wird auf den eingestellten Wert in der Benutzer-Ebene
geregelt [Kap. 6.2.2].
Um eine zeitliche Umschaltung zwischen Normal- und Absenktemperatur durchzu-
führen, ist eine Zeitschaltuhr erforderlich.
6.7.2 Witterungsgeführte Regelung
Für eine witterungsgeführte Regelung ist ein Außenfühler (NTC 600) erforderlich.
Außenfühler an der Nordseite oder Nord-Westseite auf halber Fassadenhöhe
(min 2,5 m) montieren.
Direkte Sonneneinstrahlung und Erwärmung durch Fremdwärmequellen vermeiden.
Ggf. Temperaturkorrektur vom Außenfühler über Parameter 20 durchführen.
Ist eine Fernbedienstation (WCM-FS) angeschlossen, erfolgen die Einstellungen
für die Temperaturregelung über die Fernbedienstation (siehe Bedienungsanleitung
WCM-FS).
Die aktuelle Vorlaufsolltemperatur berechnet sich aus der:
gemittelten und aktuellen Außentemperatur,
Steilheit (Parameter 22),
Raumsolltemperatur.
Um die gewünschte Raumtemperatur zu erreichen, ist bei kälteren Außentempera-
turen eine höhere Vorlauftemperatur erforderlich. Die Steilheit legt fest wie stark
sich die Änderung der Außentemperatur auf die Vorlauftemperatur auswirkt und
passt die Heizkennlinie an das Gebäude an.
Raumtemperatur zu kalt
Steilheit erhöhen.
Normal und Absenk Raumtemperatur
erhöhen.
90
80
70
60
50
40
30
2
20
20
15
10
1
1 Außentemperatur [°C]
2 Vorlauftemperatur [°C]
3 Steilheit (bei Normal Raumtemperatur 20 °C)
52-144
Raumtemperatur zu warm
Steilheit reduzieren.
Normal und Absenk Raumtemperatur
reduzieren.
40
35
30 27,5
25
22,5
20
5
0
-5
-10
-15
17,5
15
12,5
10
9,5
9
8
7
6
5
4
3
2,5
3
-20
-25
-30
-35
