Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

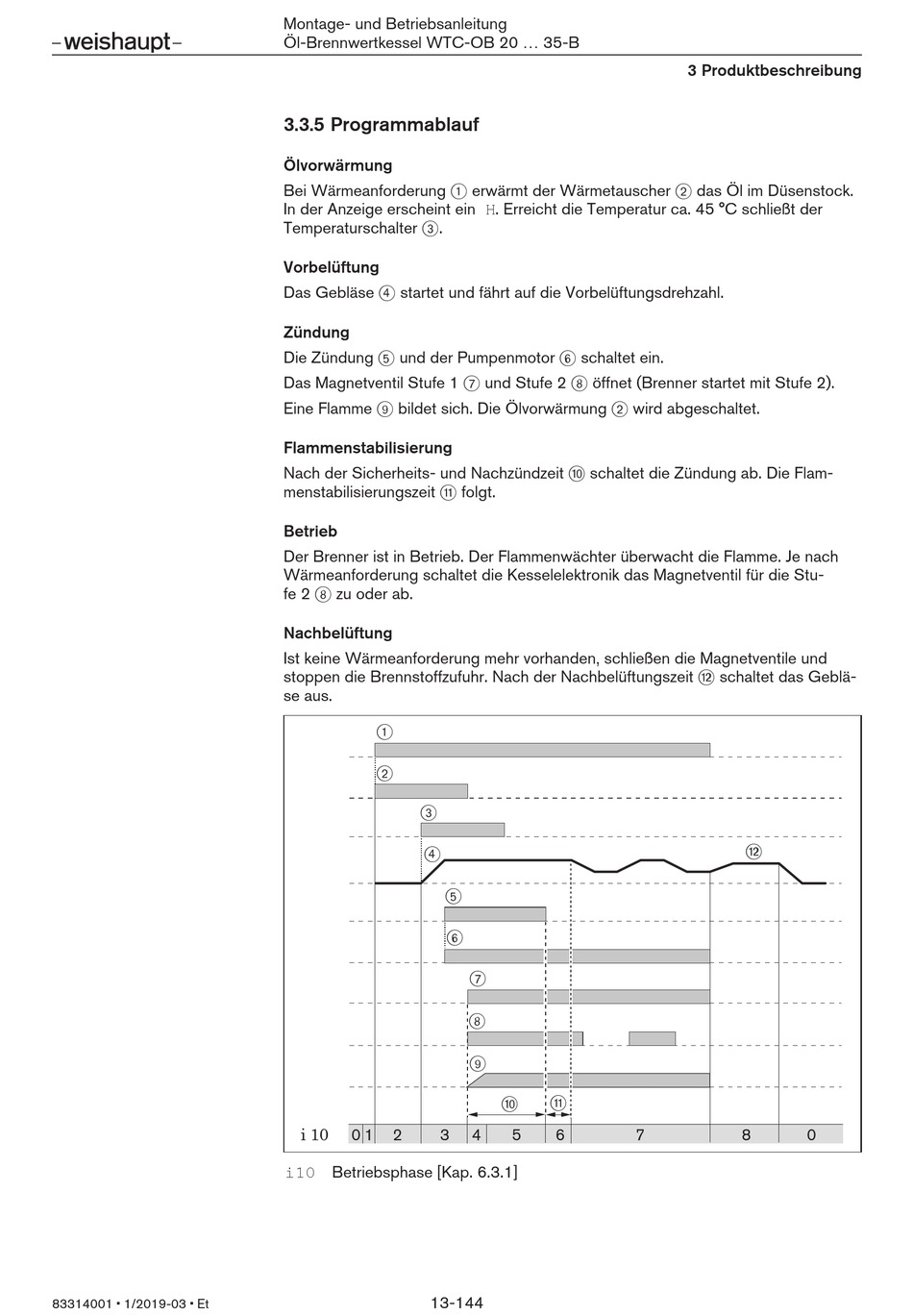

3.3.5 Programmablauf

Ölvorwärmung
Bei Wärmeanforderung 1 erwärmt der Wärmetauscher 2 das Öl im Düsenstock.
In der Anzeige erscheint ein H. Erreicht die Temperatur ca. 45 °C schließt der
Temperaturschalter 3.
Vorbelüftung
Das Gebläse 4 startet und fährt auf die Vorbelüftungsdrehzahl.
Zündung
Die Zündung 5 und der Pumpenmotor 6 schaltet ein.
Das Magnetventil Stufe 1 7 und Stufe 2 8 öffnet (Brenner startet mit Stufe 2).
Eine Flamme 9 bildet sich. Die Ölvorwärmung 2 wird abgeschaltet.
Flammenstabilisierung
Nach der Sicherheits- und Nachzündzeit 0 schaltet die Zündung ab. Die Flam-
menstabilisierungszeit q folgt.
Betrieb
Der Brenner ist in Betrieb. Der Flammenwächter überwacht die Flamme. Je nach
Wärmeanforderung schaltet die Kesselelektronik das Magnetventil für die Stu-
fe 2 8 zu oder ab.
Nachbelüftung
Ist keine Wärmeanforderung mehr vorhanden, schließen die Magnetventile und
stoppen die Brennstoffzufuhr. Nach der Nachbelüftungszeit w schaltet das Geblä-
se aus.
1
2
3
4
5
6
0 1 2 3
i10 Betriebsphase [Kap. 6.3.1]
13-144
7
8
9
q
0
4 5 6 7
3 Produktbeschreibung
w w
8 0
