7 Inbetriebnahme
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

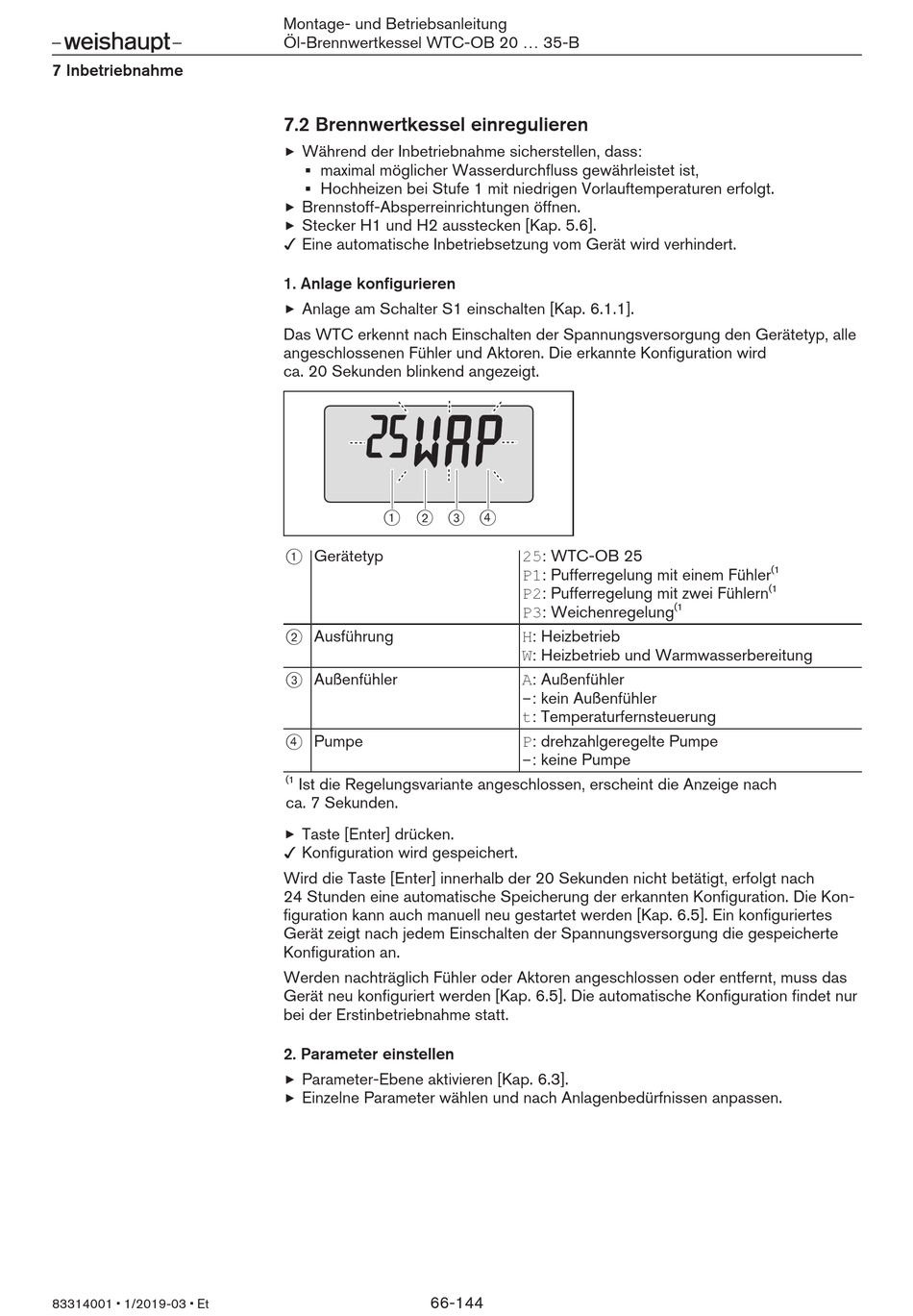

7.2 Brennwertkessel einregulieren

Während der Inbetriebnahme sicherstellen, dass:
maximal möglicher Wasserdurchfluss gewährleistet ist,
Hochheizen bei Stufe 1 mit niedrigen Vorlauftemperaturen erfolgt.
Brennstoff-Absperreinrichtungen öffnen.
Stecker H1 und H2 ausstecken [Kap. 5.6].
Eine automatische Inbetriebsetzung vom Gerät wird verhindert.
1. Anlage konfigurieren
Anlage am Schalter S1 einschalten [Kap. 6.1.1].
Das WTC erkennt nach Einschalten der Spannungsversorgung den Gerätetyp, alle
angeschlossenen Fühler und Aktoren. Die erkannte Konfiguration wird
ca. 20 Sekunden blinkend angezeigt.
1 2 3 4
1 Gerätetyp
2 Ausführung
3 Außenfühler
4 Pumpe
(1
Ist die Regelungsvariante angeschlossen, erscheint die Anzeige nach
ca. 7 Sekunden.
Taste [Enter] drücken.
Konfiguration wird gespeichert.
Wird die Taste [Enter] innerhalb der 20 Sekunden nicht betätigt, erfolgt nach
24 Stunden eine automatische Speicherung der erkannten Konfiguration. Die Kon-
figuration kann auch manuell neu gestartet werden [Kap. 6.5]. Ein konfiguriertes
Gerät zeigt nach jedem Einschalten der Spannungsversorgung die gespeicherte
Konfiguration an.
Werden nachträglich Fühler oder Aktoren angeschlossen oder entfernt, muss das
Gerät neu konfiguriert werden [Kap. 6.5]. Die automatische Konfiguration findet nur
bei der Erstinbetriebnahme statt.
2. Parameter einstellen
Parameter-Ebene aktivieren [Kap. 6.3].
Einzelne Parameter wählen und nach Anlagenbedürfnissen anpassen.
66-144
25: WTC-OB 25
P1: Pufferregelung mit einem Fühler
P2: Pufferregelung mit zwei Fühlern
(1
P3: Weichenregelung
H: Heizbetrieb
W: Heizbetrieb und Warmwasserbereitung
A: Außenfühler
-: kein Außenfühler
t: Temperaturfernsteuerung
P: drehzahlgeregelte Pumpe
-: keine Pumpe
(1
(1
