3.3.3 Elektrische Teile

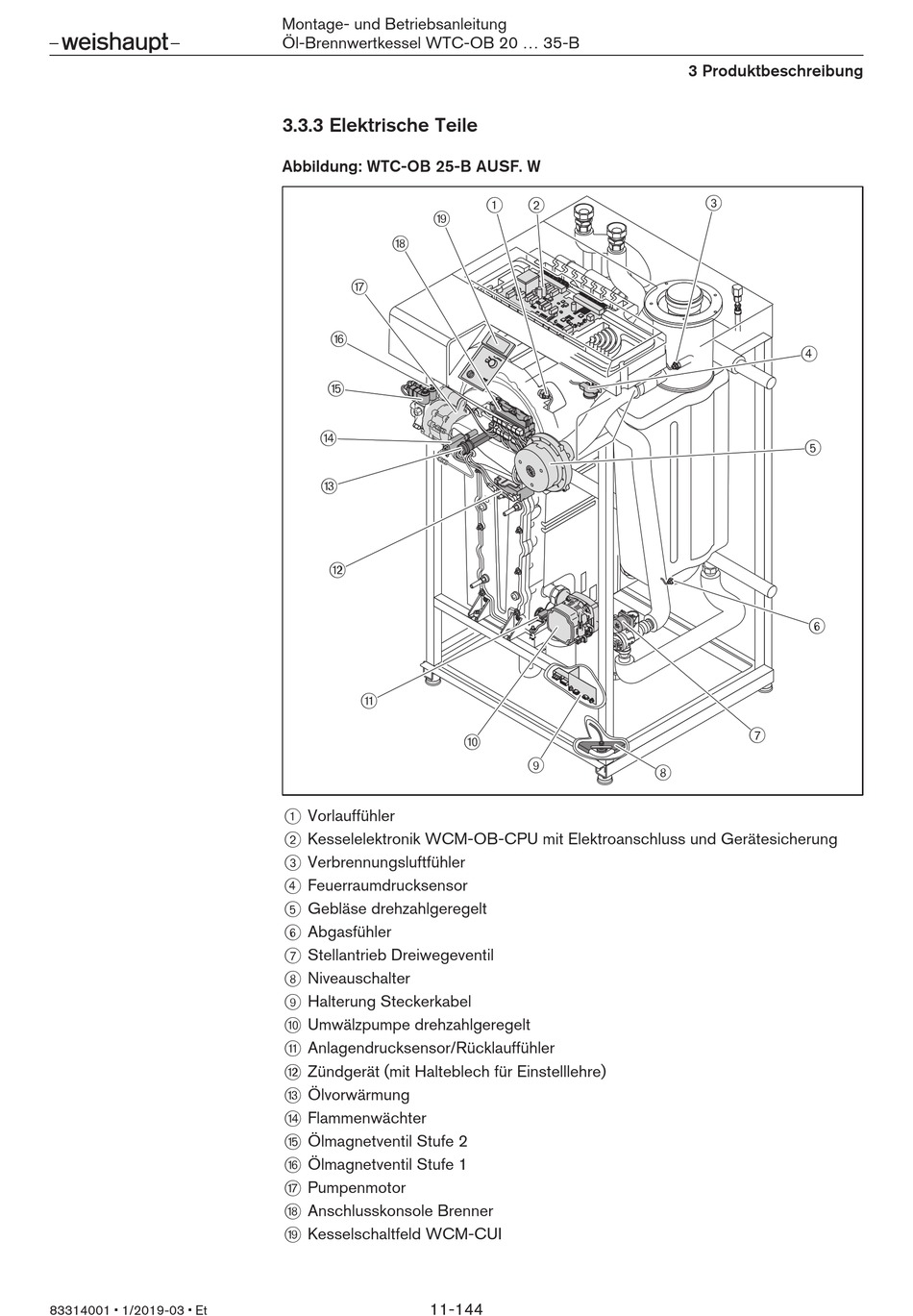

Abbildung: WTC-OB 25-B AUSF. W
o
i
u
z
t
r
e
w
q
1 Vorlauffühler
2 Kesselelektronik WCM-OB-CPU mit Elektroanschluss und Gerätesicherung
3 Verbrennungsluftfühler
4 Feuerraumdrucksensor
5 Gebläse drehzahlgeregelt
6 Abgasfühler
7 Stellantrieb Dreiwegeventil
8 Niveauschalter
9 Halterung Steckerkabel
0 Umwälzpumpe drehzahlgeregelt
q Anlagendrucksensor/Rücklauffühler
w Zündgerät (mit Halteblech für Einstelllehre)
e Ölvorwärmung
r Flammenwächter
t Ölmagnetventil Stufe 2
z Ölmagnetventil Stufe 1
u Pumpenmotor
i Anschlusskonsole Brenner
o Kesselschaltfeld WCM-CUI
