Weishaupt WTC-OB 20 Montage- Und Betriebsanleitung Seite 83

1.
1
3.
1
4
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B

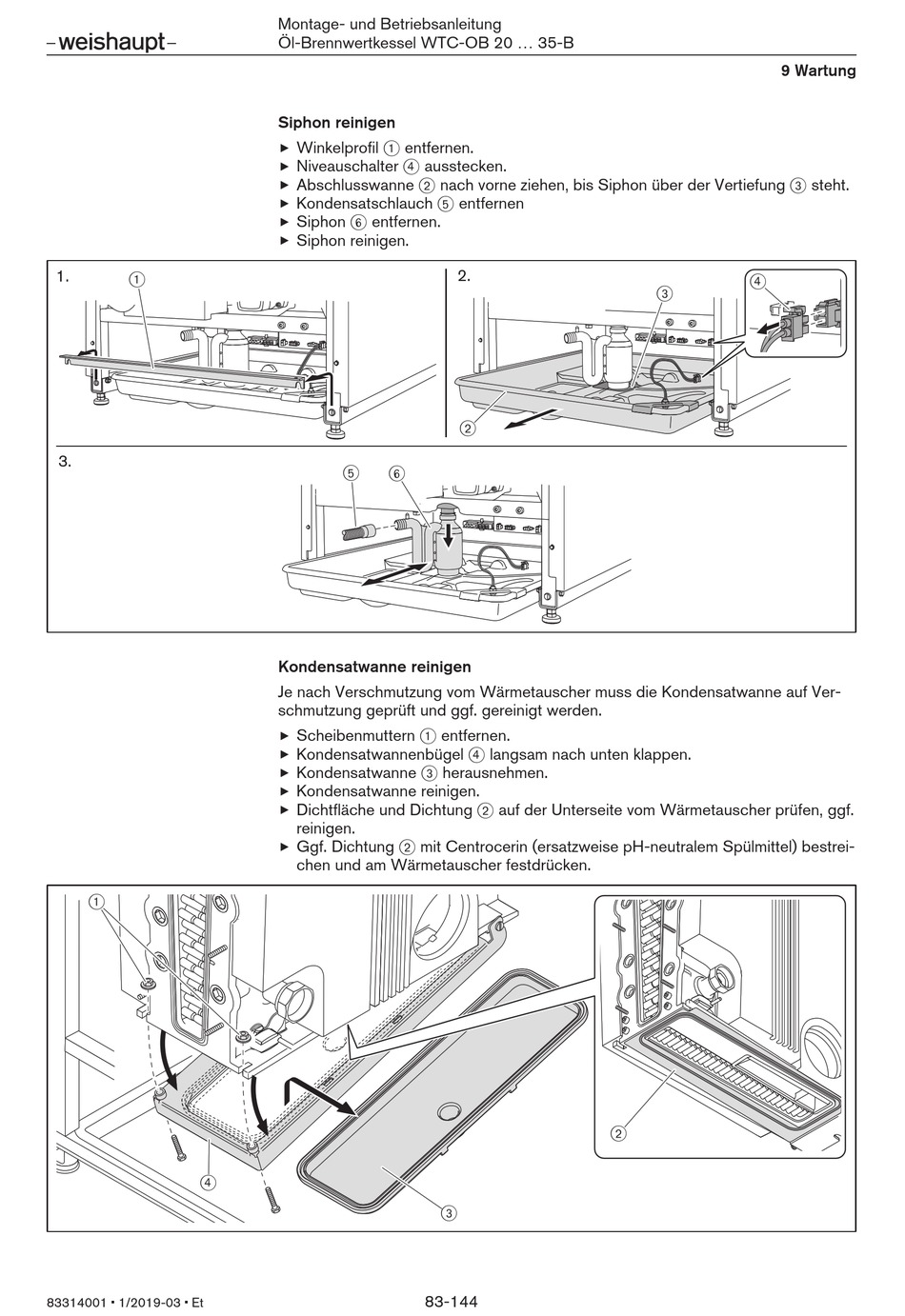

Siphon reinigen
Winkelprofil 1 entfernen.
Niveauschalter 4 ausstecken.
Abschlusswanne 2 nach vorne ziehen, bis Siphon über der Vertiefung 3 steht.
Kondensatschlauch 5 entfernen
Siphon 6 entfernen.
Siphon reinigen.
5
6
Kondensatwanne reinigen
Je nach Verschmutzung vom Wärmetauscher muss die Kondensatwanne auf Ver-
schmutzung geprüft und ggf. gereinigt werden.
Scheibenmuttern 1 entfernen.
Kondensatwannenbügel 4 langsam nach unten klappen.
Kondensatwanne 3 herausnehmen.
Kondensatwanne reinigen.
Dichtfläche und Dichtung 2 auf der Unterseite vom Wärmetauscher prüfen, ggf.
reinigen.
Ggf. Dichtung 2 mit Centrocerin (ersatzweise pH-neutralem Spülmittel) bestrei-
chen und am Wärmetauscher festdrücken.
3
83-144
2.
2
2
9 Wartung
4
3
