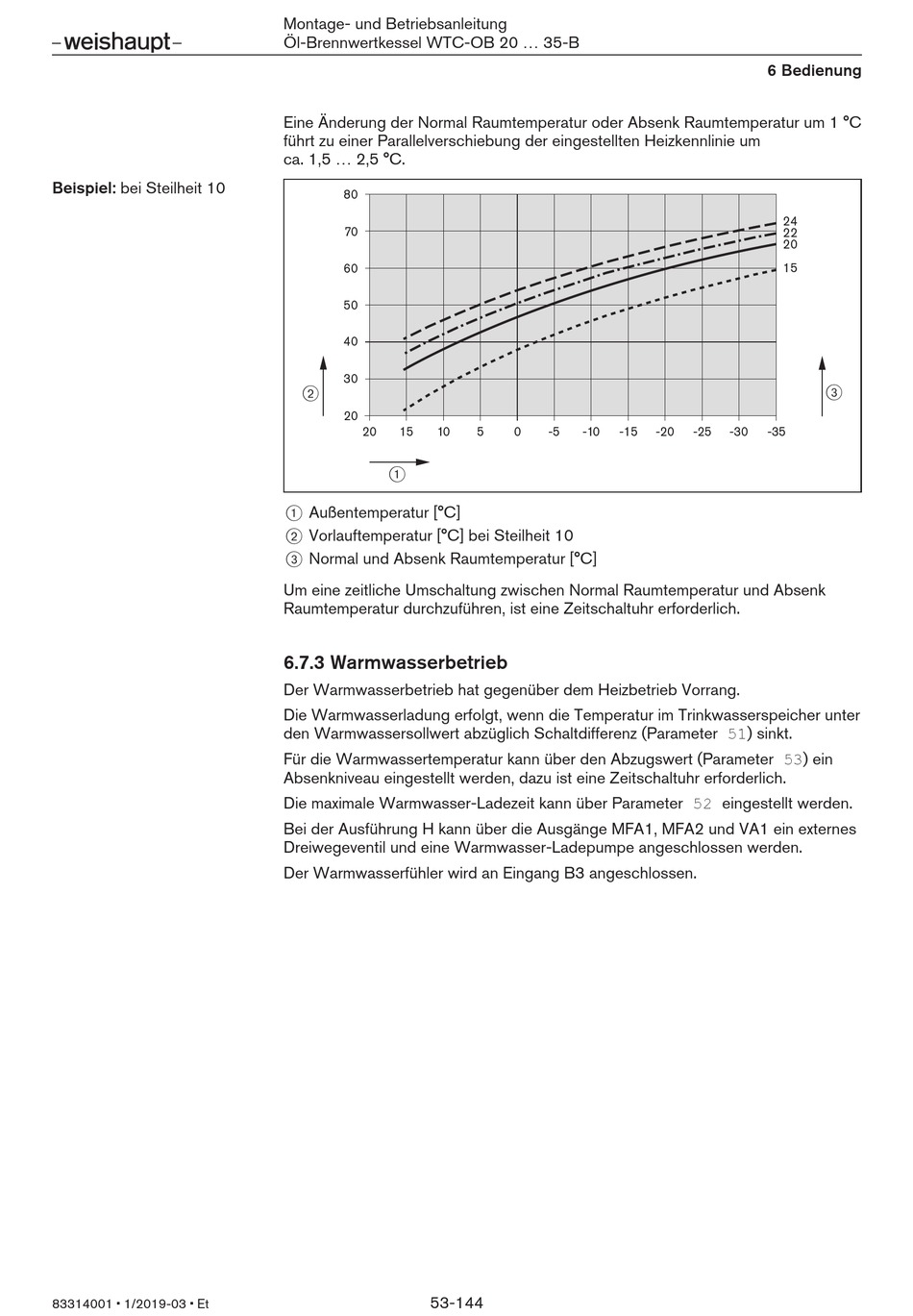

Beispiel: bei Steilheit 10
83314001 1/2019-03 Et
Montage- und Betriebsanleitung
Öl-Brennwertkessel WTC-OB 20 ... 35-B
Eine Änderung der Normal Raumtemperatur oder Absenk Raumtemperatur um 1 °C
führt zu einer Parallelverschiebung der eingestellten Heizkennlinie um
ca. 1,5 ... 2,5 °C.
80
70
60
50
40
30
2
20
20 15 10
1
1 Außentemperatur [°C]
2 Vorlauftemperatur [°C] bei Steilheit 10
3 Normal und Absenk Raumtemperatur [°C]
Um eine zeitliche Umschaltung zwischen Normal Raumtemperatur und Absenk
Raumtemperatur durchzuführen, ist eine Zeitschaltuhr erforderlich.

6.7.3 Warmwasserbetrieb

Der Warmwasserbetrieb hat gegenüber dem Heizbetrieb Vorrang.
Die Warmwasserladung erfolgt, wenn die Temperatur im Trinkwasserspeicher unter
den Warmwassersollwert abzüglich Schaltdifferenz (Parameter 51) sinkt.
Für die Warmwassertemperatur kann über den Abzugswert (Parameter 53) ein
Absenkniveau eingestellt werden, dazu ist eine Zeitschaltuhr erforderlich.
Die maximale Warmwasser-Ladezeit kann über Parameter 52 eingestellt werden.
Bei der Ausführung H kann über die Ausgänge MFA1, MFA2 und VA1 ein externes
Dreiwegeventil und eine Warmwasser-Ladepumpe angeschlossen werden.
Der Warmwasserfühler wird an Eingang B3 angeschlossen.
53-144
5 0 -5 -10 -15
6 Bedienung
24
22
20
15
3
-20 -25 -30 -35
