5.3 Kondensatanschluss

Vergiftungsgefahr durch austretendes Abgas
Bei nicht richtig montiertem oder nicht gefülltem Siphon tritt Abgas aus. Einatmen
führt zu Schwindel, Übelkeit bis hin zum Tod.
Auf richtige Montage vom Siphon achten.
Füllstand vom Siphon regelmäßig prüfen und ggf. nachfüllen, besonders bei län-
gerem Stillstand oder Betrieb mit Rücklauftemperaturen > 55 °C.
Das beim Brennwertbetrieb anfallende Kondensat wird über einen integrierten Si-
phon dem Abwasser zugeführt.
Arbeitsblatt DWA-A 251 und die örtlichen Vorschriften beachten, ggf. eine Neutra-
lisationseinrichtung einbauen.
Ist eine Höherlegung vom Kondensatabgang erforderlich, kann ein Gerätefußver-
längerungs-Set (Zubehör) eingebaut werden.
Wenn die Einleitestelle vom Abwassersystem oberhalb vom Kondensatabgang
liegt:
Kondensathebeeinrichtung einbauen.

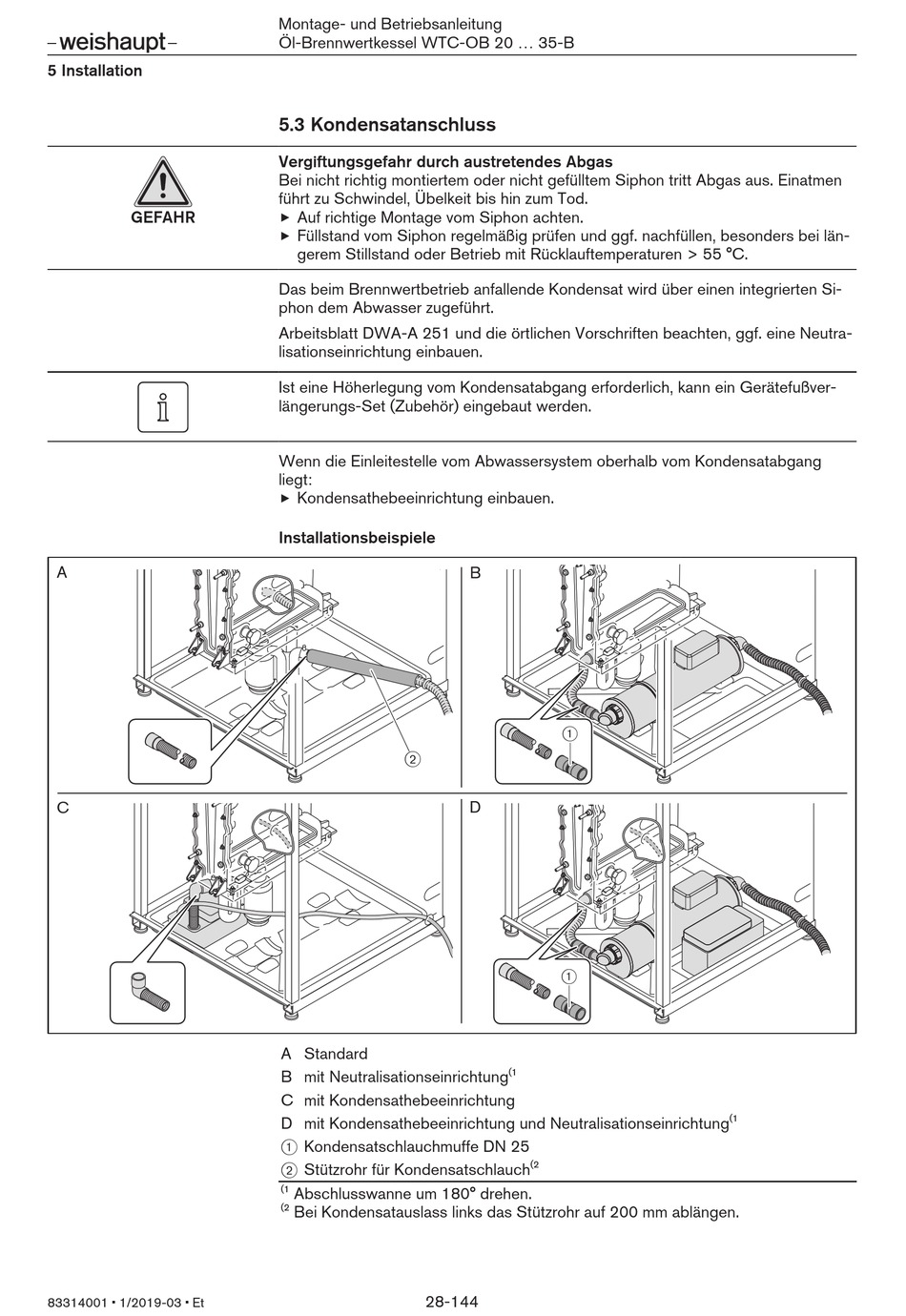

Installationsbeispiele
2
A Standard
B mit Neutralisationseinrichtung
C mit Kondensathebeeinrichtung
D mit Kondensathebeeinrichtung und Neutralisationseinrichtung
1 Kondensatschlauchmuffe DN 25
2 Stützrohr für Kondensatschlauch
(1
Abschlusswanne um 180° drehen.
(2
Bei Kondensatauslass links das Stützrohr auf 200 mm ablängen.
